Ürün ayrıntıları:
|
| Çapraz Boyut: | 10.4 inç | model: | LQ104V1DG62 |
|---|---|---|---|
| Parlaklık: | 550 cd / m² | Piksel Biçimi: | 640 (RGB) × 480 [VGA] 76PPI |
| Görüş açısı: | 70/70/50/60 (Tip.) | arayüz türü: | Paralel RGB (1 kanal, 6 bit), 31 pimli Konektör |
| çevre: | Operating Temperature: -30 ~ 80 °C ; Çalışma Sıcaklığı: -30 ~ 80 ° C; Storage Tempe | Işık kaynağı: | WLED [6S3P], 50K saat, W / O Sürücüsü |
| Vurgulamak: | CCFL LVDS Endüstriyel LCD Panel,CCFL NEC TFT Panel |
||

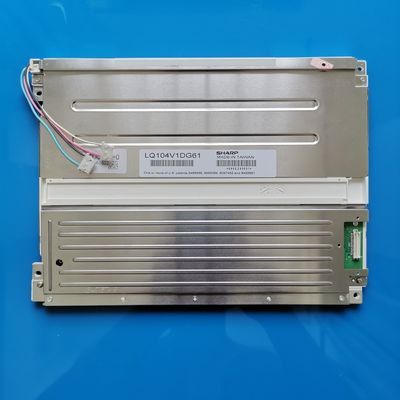

LQ104 Serisi LQ104V1DG74 LQ104V1DG72 LQ104V1DG71 LQ104V1DG62 LQ104V1DG61

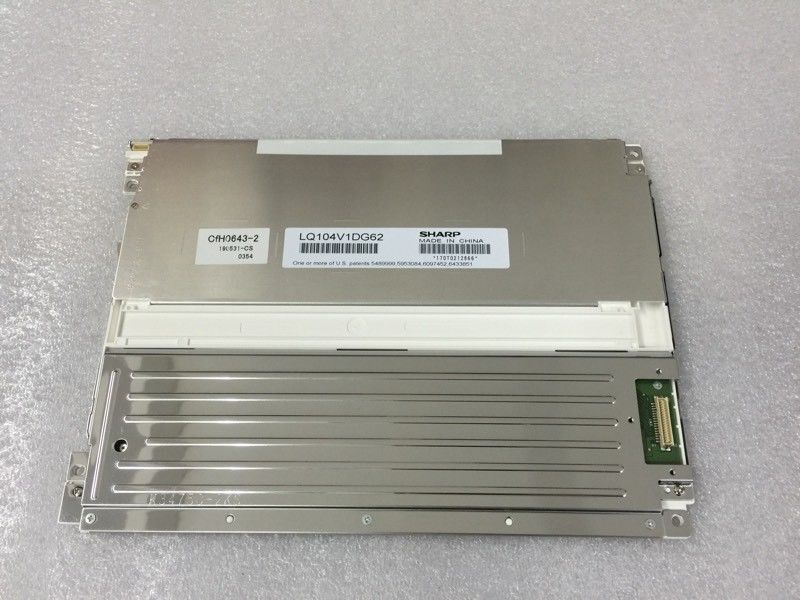

| Temel Detay: | Üretici firma | Model adı | LQ104V1DG62  1 Uyumlu |
|
|---|---|---|---|---|
| Panel Tipi | a-Si TFT-LCD, LCM | Başka bir isim | - | |
| Panel Boyutu | 10.4 inç | İçin tasarlandı | ||
| En yüksek reyting : | OP Sıcaklığı | -30 ~ 80 ° C | ST Sıcaklığı | -30 ~ 80 ° C |
| Titreşim Seviyesi | 2,0 G (19,6 m / s²) | RoHS |
| Temel Bilgiler: | Parlaklık | 550 cd / m² (Tipik) | Kontrast Oranı | 600: 1 (Tipik) (Aktarıcı) |
|---|---|---|---|---|
| İyi Görüntü | saat 6 | Tepki Hızı | 10/25 (Tipik) (Tr / Td) (ms) | |
| Görüş açısı | 70/70/50/60 (Tipik) (CR≥10) | Çalışma modu | TN, Normalde Beyaz, Geçirgen | |
| Renk Performansı: | Renklilik | Gx: 0,313;Wy: 0,329 | Destek Rengi | 262 K (6 bit) |
| Renk sıcaklığı | 6485K | Beyaz Tekdüzelik | 1,35 (Maks.) (5 puan) | |
| 1931 Renk Gamlt: | NTSC Oranı | % 40 | sRGB | % 56 kapsama |
| Adobe RGB | % 42 kapsama | DCI-P3 | % 41 kapsama | |
| Rec. 2020 | % 30 kapsama | Uyarılar | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Piksel Özellikleri: | Piksel Sayısı | 640 (RGB) × 480 [VGA] | Aranjman | RGB Dikey Şerit |
|---|---|---|---|---|
| Nokta Aralığı (G × Y) | 0.110 × 0.330 mm | Piksel Aralığı (G × Y) | 0,330 × 0,330 mm [76PPI] | |
| Fiziksel boyut : | Aktif Görüntüleme | 211,2 (G) × 158,4 (Y) mm | Genel Dim. | 246,5 (G) × 179,4 (Y) mm |
| Çerçeve Açma | 214,6 (G) × 162,4 (Y) mm | Genel Derinlik | 12,5 (Maks.) Mm | |
| Anahat Özellikleri: | Form Şekli | Düz Dikdörtgen | Oryantasyon | Manzara türü |
| En Boy Oranı (G: Y) | 4: 3 | Şekil Stili | ||
| Sabitleme: | Solda, sağ çerçevede yüz montaj delikleri (2-Φ3.4, 2-R1.7 × 4.4) | |||
| Diğer detay: | kitle | 580 g (Maks.) | Yüzey | Yansıma Önleyici, Sert kaplama (3H), Yansıma Önleme |
| Yenileme hızı : | 60 Hz |
|---|---|
| Ters Tarama: | Evet (U / D, L / R) |
| Güç tüketimi : | 5,2 W |
| Sinyal Elektrik: | Giriş Akımı | 200 / 130mA (Tipik) (ICC) | Giriş gerilimi | 3.3 / 5.0V (Tipik) (VCC) | ||
|---|---|---|---|---|---|---|
| Tüketim | - | Sinyal Arayüzü | Paralel RGB (1 kanal, 6 bit) | |||
| Sinyaller için Mantık Gerilimi: | VIL≤0.8V;2.1V≤VIH | |||||
| Arayüz Özellikleri: | Durum | - | Fiziksel Tip | Bağlayıcı | ||
| Sinyal Arayüzü: | Marka | Modeli | Miktar | Pin Aralığı | Pin Miktarı | Pin Ataması |
| HRS | DF9MA-31P-1V (32) | 1 parça | 1.0 mm | 31 iğne | DRGB-31P1C6B-010K | |
| Lamba Özellikleri: | Lamba Şekli | 3 dize | Lamba Tipi | WLED | Durum | Kenar ışığı tipi (Üst taraf) |
|---|---|---|---|---|---|---|
| Değiş tokuş | Değiştirilebilir | Miktar | 6S3P | Hayat | 50K (Min.) (Saat) | |
| Lamba Elektrik: | Giriş Akımı | 80 / 100mA (Tip / Maks.) | Giriş gerilimi | 18,6 / 21,6V (Tip / Maks.) | ||
| Tüketim | 4,5 / 6,5 W (Tip / Maks.) | |||||
| Arayüz Özellikleri: | Durum | - | Fiziksel Tip | Bağlayıcı | ||
| Arayüz Detayı: | Marka | Modeli | Miktar | Pin Aralığı | Pin Miktarı | Pin Ataması |
| JST | SM06B-SRSS-TB (LF) (SN) | 1 parça | 1.0 mm | 6 iğne | BLE-6PINS-AAACCC | |
| Arka Işık Sürücüsü: | Hayır | |||||
LQ104V1DG62 ekranı destekler 640 (RGB) × 4804: 3 (G: Y) en boy oranına sahip (VGA), pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik detaylara gelince, 211,2 (G) × 158,4 (Y) mm aktif alana, 246,5 (G) × 179,4 (Y) × 12,5 (D) mm dış hat boyutuna, 214,6 (G) × 162,4 görüntüleme alanı boyutuna sahiptir. (H) mm, Parlama Önleyici, Sert kaplama (3H), Yansıma Önleyici, net ağırlık 580 g (Maks.)TN, Normalde Beyaz, Geçirgen LCM ürünü olarak LQ104V1DG62, 550 cd / m² ekran parlaklığı sağlayabilir 600: 1 transimisif kontrast oranı, 70/70/50/60 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, saat 6 konumunda en iyi görüş yönü ve 10/25 (Tip.) (Tr / Td) ms tepki süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 6 bitlik bir gri tonlama sinyali ile belirlenir, böylece 262K renkten oluşan bir palet ve ayrıca% 40 renk gamı (NTSC) performansıyla sunulur.Bu ürün, Edge ışık tipi (Üst taraf) olarak yerleştirilmiş ve 50K saatlik çalışma ömrüne sahip arka ışık sistemi olarak 6S3P WLED'i benimsemiştir, ayrıca harici arka ışık sürücüsüne de ihtiyaç vardır.
