Ürün ayrıntıları:
|
| Panel Markası: | Keskin | Panel Modeli: | LQ104V1DG5B |
|---|---|---|---|
| Lamba tipi: | 2 adet CCFL, 50K saat, Sürücüsüz | Sinyal Arayüzü: | Paralel RGB (1 kanal, 6 bit), 31 pimli Konektör |
| Panel Boyutu: | 10.4" | Parlaklık: | 350 cd / m² (Tip.) |
| çözüm: | 640 (RGB) × 480, VGA, 76PPI | çevre: | Operating Temp.: -10 ~ 65 °C ; Çalışma Sıcaklığı: -10 ~ 65 ° C; Storage Temp.: -30 |
| Vurgulamak: | CCFL LVDS Endüstriyel LCD Panel,CCFL NEC TFT Panel |
||
LQ104 Serisi LQ104V1DG5B LQ104V1DG5A LQ104V1DG59 LQ104V1DG52 LQ104V1DG51
| Piksel Özellikleri: | çözüm | 640 (RGB) × 480, VGA | Nokta Aralığı (mm) | 0.110 × 0.330 (Y × D) |
|---|---|---|---|---|
| Piksel Biçimi | RGB Dikey Şerit | Piksel Aralığı (mm) | 0,330 × 0,330 (Y × D) [76PPI] | |
| Mekanik Boyut: | Aktif Alan (mm) | 211,2 (Y) × 158,4 (D) | Çerçeve Alanı (mm) | 214,6 (Y) × 162,4 (D) |
| Anahat Ölçü (mm) | 246,5 (Y) × 179,4 (D) | Derinlik (mm) | 15,5 (Maks.) | |
| Anahat Özellikleri: | Form Stili | Düz Dikdörtgen | Anahat Şekli | |
| En Boy Oranı | 4: 3 (Y: D) | Oryantasyon | Manzara türü | |
| Montaj : | Solda, sağ çerçevede yüz montaj delikleri (2-Φ3.4, 2-R1.7 × 4.4) | |||
| Diğer Özellikler: | Ağırlık | 620 g (Maks.) | Tedavi | Yansıma önleyici, Sert kaplama (3H) |
| Temel Bilgiler: | Parlaklık (cd / m²) | 350 (Tipik) | Kontrast Oranı | 350: 1 (Tipik) (Aktarıcı) |
|---|---|---|---|---|
| Görüş açısı | 70/70/40/70 (Tipik) (CR≥10) | Ekran modu | TN, Normalde Beyaz, Geçirgen | |
| En iyi görünüm | saat 6 | Yanıt (ms) | 10/25 (Tipik) (Tr / Td) | |
| Renk Performansı: | Beyaz Koordinat | X: 0,313;Y: 0,329 | Ekran Renkleri | 262 K (6 bit) |
| Renk sıcaklığı | 6485K | Beyaz Tekdüzelik | 1,45 (Maks.) (5 puan) |
| Sinyal Elektrik: | Gerilim beslemesi | 3.3 / 5.0V (Tip.) | Akım kaynağı | 200 / 130mA (Tipik) (3.3V / 5.0V) | ||
|---|---|---|---|---|---|---|
| Sinyal Tipi: | Paralel RGB (1 kanal, 6 bit) | Sinyal Voltajı | - | |||
| Arayüz Özellikleri: | Durum | - | Tür | Bağlayıcı | ||
| Arayüz Detayı: | Marka | Modeli | Miktar | Pinler | Saha | PIN konfigürasyonu |
| HRS | DF9MA-31P-1V | 1 parça | 31 iğne | 1.0 mm | DRGB-31P1C6B-010K | |
| Arka Işık Özellikleri: | Şekil | Düz | Tür | CCFL | Durum | Kenar ışığı tipi (Üst taraf) |
|---|---|---|---|---|---|---|
| Değiştirme | Değiştirilebilir | Miktar | 2 parça | Ömür | 50K (Min.) (Saat) | |
| Lamba Elektrik: | Gerilim beslemesi | 467V (Tip.) | Akım kaynağı | 3.0 / 6.5 / 7.0mA (Min./Tip./Maks.) | ||
| Sıklık | 35/60 / 70KHz (Min./Tip./Maks.) | Başlangıç Gerilimi | 1000 / 1450V (Maks.) (Ta = + 25/0 ℃) | |||
| Tüketim | 5,6 W (Tipik) | |||||
| Arayüz Özellikleri: | Durum | Tür | Bağlayıcı | |||
| Arayüz Detayı: | Marka | Modeli | Miktar | Pinler | Saha | PIN konfigürasyonu |
| JST | BHR-03VS-1 | 2 parça | 3 iğne | 4.0 mm | BLL-3PINS-HNL | |
| Arka Işık Sürücüsü: |
Hayır |
|||||

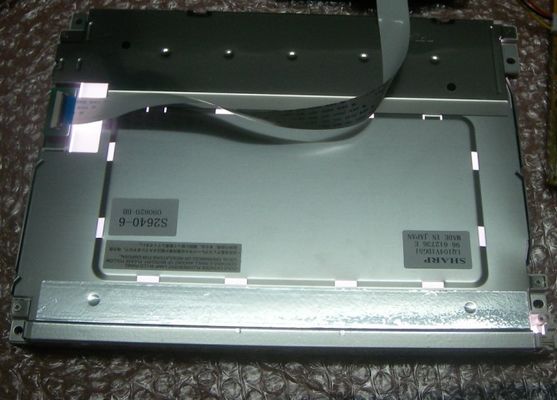

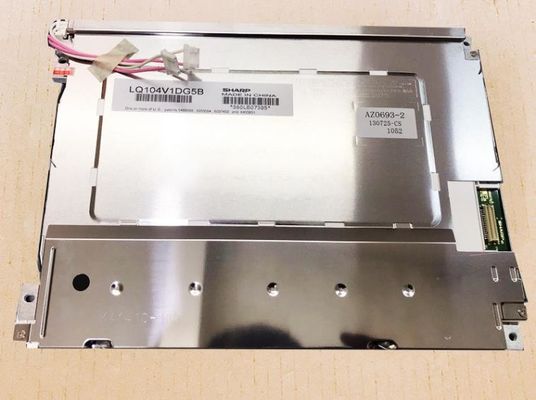

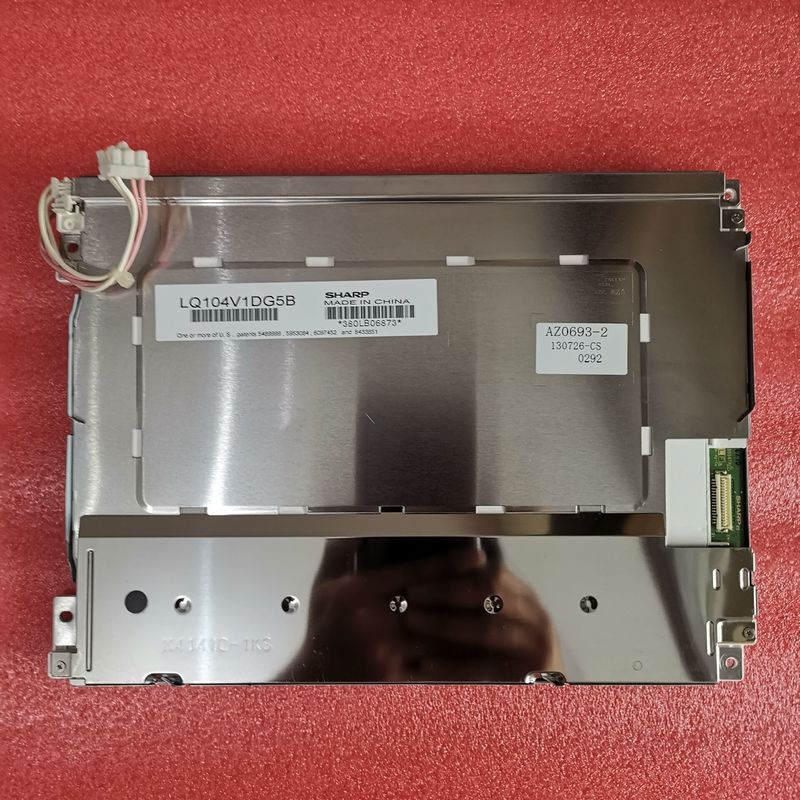

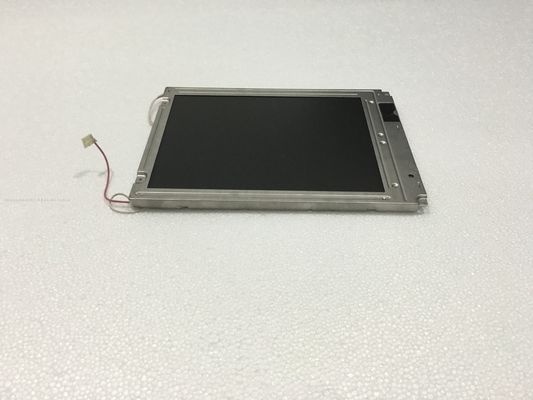

LQ104V1DG5B ekranı destekler 640 (RGB) × 4804: 3 (G: Y) en boy oranına sahip (VGA), pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik ayrıntılara gelince, 211,2 (G) × 158,4 (Y) mm aktif alana, 246,5 (G) × 179,4 (Y) × 15,5 (D) mm dış hat boyutuna, 214,6 (G) × 162,4 görüntüleme alanı boyutuna sahiptir. (H) mm, Parlama Önleyici yüzey işleme ile, Sert kaplama (3H), net ağırlık 620g (Maks.).TN, Normalde Beyaz, Geçirgen LCM ürünü olarak LQ104V1DG5B, 350 cd / m² ekran parlaklığı sağlayabilir 350: 1 transimisif kontrast oranı, 70/70/40/70 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, saat 6 konumunda en iyi görüş yönü ve 10/25 (Tip.) (Tr / Td) ms tepki süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 6 bitlik gri skala sinyali ile belirlenir, böylece 262K renkten oluşan bir palet sunar.Bu ürün, Edge ışık tipi (Üst taraf) olarak yerleştirilen ve 50K saatlik çalışma ömrü olan arka ışık sistemi olarak 2 adet CCFL'yi benimsemiştir, ayrıca harici arka ışık sürücüsüne de ihtiyaç vardır.
