Ürün ayrıntıları:
|
| Üretici firma: | Keskin | Model adı: | LQ104V1DG5A |
|---|---|---|---|
| Piksel Sayısı: | 640 (RGB) × 480 (VGA) 76PPI | Ekran boyutu: | 10.4" |
| Parlaklık: | 350 cd / m² (Tip.) | Arka Işık: | 2 adet CCFL, 50K saat, Sürücü Yok |
| Sinyal Türü: | Paralel RGB (1 kanal, 6 bit), Konektör 31 pim | Max. Maks. Ratings Puanlar: | Depolama Sıcaklığı: -30 ~ 70 ° C Çalışma Sıcaklığı: -10 ~ 65 ° C |
| Vurgulamak: | CCFL LVDS Endüstriyel LCD Panel,CCFL NEC TFT Panel |
||
LQ104 Serisi LQ104V1DG5B LQ104V1DG5A LQ104V1DG59 LQ104V1DG52 LQ104V1DG51
| Panel Boyutu: | 10.4 inç | |||
|---|---|---|---|---|
| Piksel Özellikleri: | çözüm | Piksel Düzenleme | Nokta Aralığı (G × Y) | Piksel Aralığı (G × Y) |
| 640 (RGB) × 480, VGA | RGB Dikey Şerit | 0.110 × 0.330 mm | 0,330 × 0,330 mm [76PPI] | |
| Mekanik Boyut: | Aktif Alan (G × Y) | Çerçeve Alanı (G × Y) | Anahat Boyut (G × Y) | Anahat Derinliği |
| 211,2 × 158,4 mm | 214,6 × 162,4 mm | 246,5 × 179,4 mm | 15,5 (Maks.) Mm | |
| Anahat Özellikleri: | Form Stili | En Boy Oranı | Oryantasyon | Şekil Stili |
| Düz Dikdörtgen | 4: 3 (G: Y) | Manzara türü | ||
| Sabitleme: | Solda, sağ çerçevede yüz montaj delikleri (2-Φ3.4, 2-R1.7 × 4.4) | |||
| Diğer özellikler : | Panel Kapak | Ağırlık | Yüzey | |
| - | 620 g (Maks.) | Yansıma önleyici, Sert kaplama (3H) | ||
| Temel Bilgiler: | Parlaklık | Çalışma modu | Kontrast Oranı |
|---|---|---|---|
| 350 cd / m² (Tipik) | TN, Normalde Beyaz, Geçirgen | 500: 1 (Tipik) (Aktarıcı) | |
| İzleme Açısı (L / R / U / D) | Yönü Görüntüleme | Tepki Hızı | |
| 70/70/50/60 (Tipik) (CR≥10) | saat 6 | 10/25 (Tipik) (Tr / Td) (ms) | |
| Dispaly Renk: | Renk sıcaklığı | Renk Miktarı | Beyaz renk Renklilik |
| 6485K | 262 K (6 bit) | X: 0,313;Y: 0,329 | |
| Parlaklık Değişimi: | 1,45 (Maks.) (5 puan) | ||
| Güç tüketimi : | 6,4 W |
|---|---|
| Kare hızı : | 60 Hz |
| Ters Tarama: | Evet (U / D, L / R) |
| Sinyal Elektrik: | Akım Girişi | Gerilim Girişi | Tüketim | |||
|---|---|---|---|---|---|---|
| 210 / 140mA (Tipik) (3.3V / 5.0V) | 3.3 / 5.0V (Tip.) | - | ||||
| Arayüz Özellikleri: | Durum | Tür | Arayüz | |||
| - | Bağlayıcı | Paralel RGB (1 kanal, 6 bit) | ||||
| Sinyal Arayüzü: | Marka | Modeli | Miktar | Pin Aralığı | Pinler | Pin Ataması |
| HRS | DF9MA-31P-1V (32) | 1 parça | 1.0 mm | 31 iğne | DRGB-31P1C6B-010K | |
| Arka Işık Özellikleri: | Tür | Durum | Şekil | Miktar | Yaşam (Saat) | Değiştirme |
|---|---|---|---|---|---|---|
| CCFL | Kenar ışığı tipi (Alt taraf) | Düz | 2 parça | 50K (Tipik) | - | |
| CCFL Elektrik: | Akım Girişi | Gerilim Girişi | Tüketim | |||
| 3.5 / 6.0 / 7.0mA (Min./Tip./Maks.) | 466.7V (Tip.) | 5,6 W (Tipik) | ||||
| Açma Gerilimi | Lamba Frekansı | |||||
| 1000 / 1450V (Maks.) (Ta = + 25/0 ℃) | 35/60 / 70KHz (Min./Tip./Maks.) | |||||
| Arayüz Özellikleri: | Durum | Tür | CCFL Sürücüsü | |||
 |
Bağlayıcı | Hayır | ||||
| Arayüz Detayı | Marka | Modeli | Miktar | Pin Aralığı | Pinler | Pin Ataması |
| JST | BHR-02 (8.0) VS-1N | 2 parça | 8,0 mm | 2 iğne | BLL-2PINS-HL | |

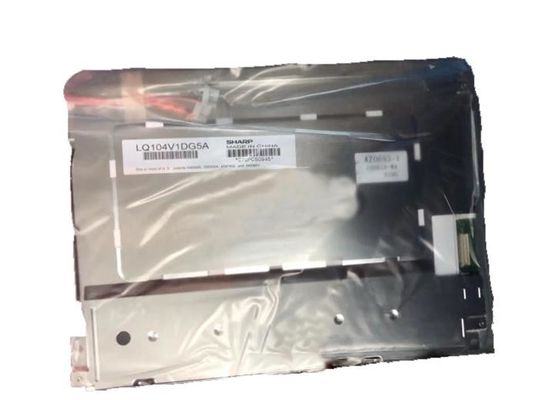

LQ104V1DG5A ekranı destekler 640 (RGB) × 4804: 3 (G: Y) en boy oranına sahip (VGA), pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik ayrıntılara gelince, 211,2 (G) × 158,4 (Y) mm aktif alana, 246,5 (G) × 179,4 (Y) × 15,5 (D) mm dış hat boyutuna, 214,6 (G) × 162,4 görüntüleme alanı boyutuna sahiptir. (H) mm, Parlama Önleyici yüzey işleme ile, Sert kaplama (3H), net ağırlık 620g (Maks.).TN, Normalde Beyaz, Geçirgen LCM ürünü olarak LQ104V1DG5A, 350 cd / m² ekran parlaklığı sağlayabilir 500: 1 transimisif kontrast oranı, 70/70/50/60 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, saat 6 konumunda en iyi görüş yönü ve 10/25 (Tip.) (Tr / Td) ms tepki süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 6 bitlik gri skala sinyali ile belirlenir, böylece 262K renkten oluşan bir palet sunar.Bu ürün, Edge ışık tipi (Alt taraf) olarak yerleştirilmiş ve 50K saatlik çalışma ömrü olan arka ışık sistemi olarak 2 adet CCFL'yi benimsemiştir, ayrıca harici arka ışık sürücüsüne de ihtiyaç vardır.
