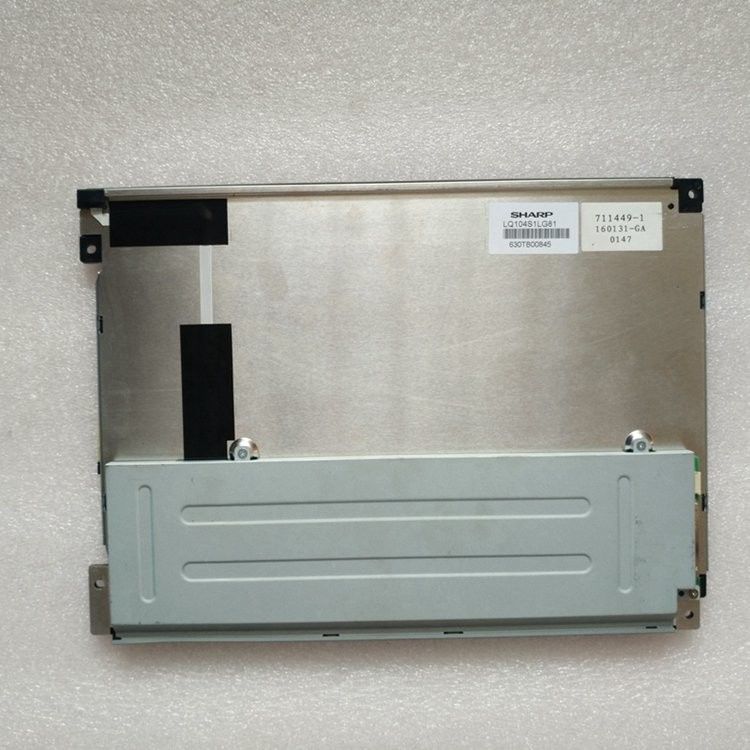

Ürün ayrıntıları:
|
| Panel Markası: | Keskin | Panel Modeli: | LQ104S1LG61 |
|---|---|---|---|
| çözüm: | 800 (RGB) × 600, SVGA, 96PPI | Parlaklık: | 420 cd / m² (Tip.) |
| Panel Boyutu: | 10.4 inç | Sinyal Arayüzü: | LVDS (1 kanal, 6 bit), 20 pimli Konektör |
| Lamba tipi: | 2 adet CCFL, 50K saat, Sürücüsüz | çevre: | Operating Temp.: -30 ~ 80 °C ; Çalışma Sıcaklığı: -30 ~ 80 ° C; Storage Temp.: -30 |
| Vurgulamak: | CCFL LVDS Endüstriyel LCD Panel,CCFL NEC TFT Panel |
||
LQ104 Serisi LQ104S1LG82 LQ104S1LG81 LQ104S1LG76 LQ104S1LG75 LQ104S1LG61
| Piksel Özellikleri: | Piksel Biçimi | 800 (RGB) × 600 [SVGA] | Nokta Aralığı | 0,088 × 0,264 mm (Y × D) |
|---|---|---|---|---|
| Yapılandırma | RGB Dikey Şerit | Piksel aralığı | 0,264 × 0,264 mm (Y × D) [96PPI] | |
| Mekanik Boyut: | Görüntü Alanı | 211,2 × 158,4 mm (Y × D) | Çerçeve Alanı | 214,6 × 162,4 mm (Y × D) |
| Anahat Dim. | 246,5 × 179,4 mm (Y × D) | Anahat Derinliği | 13,7 (Maks.) Mm | |
| Anahat Özellikleri: | Form faktörü | Düz Dikdörtgen | Oryantasyon | Manzara türü |
| En Boy Oranı | 4: 3 (Y: D) | Şekil Stili | ||
| Delikler ve Parantezler: | Solda, sağ çerçevede yüz montaj delikleri (2-Φ3.4, 2-3.4 × 4.4) | |||
| Diğer özellikler : | Ağırlık | 620 g (Maks.) | Yüzey | Yansıma Önleyici, Sert kaplama (3H), Yansıma Önleme |
| Temel Bilgiler: | Parlaklık | 420 cd / m² (Tipik) | Kontrast Oranı | 600: 1 (Tipik) (Aktarıcı) |
|---|---|---|---|---|
| Görüş açısı | 70/70/50/60 (Tipik) (CR≥10) | Optik Mod | TN, Normalde Beyaz, Geçirgen | |
| Yönü Görüntüleme | saat 6 | Tepki Süresi | 10/25 (Tipik) (Tr / Td) (ms) | |
| Renk Performansı: | Renklilik | Gx: 0,313;Wy: 0,329 | Renk Numaraları | 262 K (6 bit) |
| Renk sıcaklığı | 6485K | Beyaz Tekdüzelik | 1,25 (Maks.) (5 puan) |
| Çerçeve Frekansı: | 60 Hz |
|---|---|
| Ters Tarama: | Evet (U / D, L / R) |
| Güç tüketimi : | 8,0 W |
| Arka Işık Özellikleri: | Lamba Şekli | Düz | Lamba Tipi | CCFL | Ömür | 50K (Min.) (Saat) |
|---|---|---|---|---|---|---|
| Değiştirme | Değiştirilebilir | Miktar | 2 parça | Durum | Kenar ışığı tipi (Üst taraf) | |
| Lamba Elektrik: | Gerilim Girişi | 583V (Tip.) | Akım Girişi | 3.0 / 6.0 / 6.5mA (Min./Tip./Maks.) | ||
| Sıklık | 35/60 / 80KHz (Min./Tip./Maks.) | Başlama Gerilimi | 1300V (Maks.) (Ta = -30 ℃) | |||
| Tüketim | 7,0 W (Tip.) | |||||
| Arayüz Özellikleri: | Tür | Bağlayıcı | Durum | - | Lamba Sürücüsü | Hayır |
| Arayüz Detayı: | Marka | Modeli | Pin Aralığı | Pinler | Miktar | Yapılandırma |
| JST | BHR-02 (8.0) VS-1N | 8,0 mm | 2 iğne | 2 parça | BLL-2PINS-HL | |
| Sinyal Systerm: | LVDS (1 kanal, 6 bit) | Mantık Gerilimi | - | |||
|---|---|---|---|---|---|---|
| Sinyal Elektrik: | Gerilim Girişi | 3.3 / 5.0V (Tip.) | Akım Girişi | 300 / 200mA (Tipik) (3.3 / 5.0V) | ||
| Arayüz Özellikleri: | Tür | Bağlayıcı | Durum | - | ||
| Konektör Detayı: | Marka | Modeli | Pin Aralığı | Pinler | Miktar | Yapılandırma |
| JAE | FI-SE20P-HF | 1,25 mm | 20 iğne | 1 parça | LVDS-20P1C6B-070D | |
LQ104S1LG61 ekranı destekler 800 (RGB) × 6004: 3 (G: Y) en boy oranına sahip (SVGA), pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik detaylara gelince, 211,2 (G) × 158,4 (Y) mm aktif alana, 246,5 (G) × 179,4 (Y) mm dış hat boyutuna, 214,6 (G) × 162,4 (Y) mm görüş alanı boyutuna, Parlama Önleyici, Sert kaplama (3H), Yansıma Önleyici, 620g net ağırlık (Maks.) ile yüzey işleme.TN, Normalde Beyaz, Geçirgen LCM ürünü olan LQ104S1LG61, 420 cd / m² ekran parlaklığı sağlayabilir 600: 1 transimisif kontrast oranı, 70/70/50/60 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, saat 6 konumunda en iyi görüş yönü ve 10/25 (Tip.) (Tr / Td) ms tepki süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 6 bitlik gri skala sinyali ile belirlenir, böylece 262K renkten oluşan bir palet sunar.Bu ürün, Edge ışık tipi (Üst taraf) olarak yerleştirilen ve 50K saatlik çalışma ömrü olan arka ışık sistemi olarak 2 adet CCFL'yi benimsemiştir, ayrıca harici arka ışık sürücüsüne de ihtiyaç vardır.
