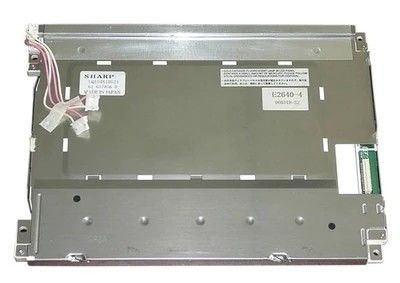

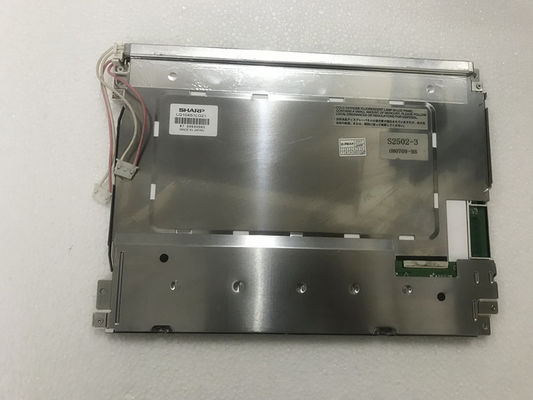

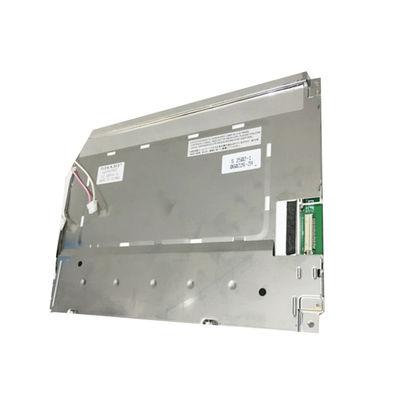

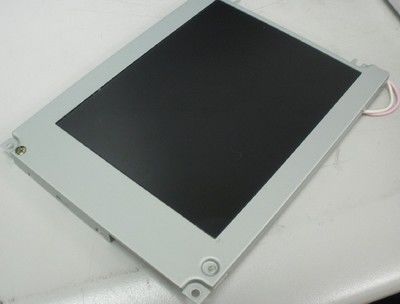

Ürün ayrıntıları:
|
| Model adı: | LQ104S1LG21 | Üretici firma: | Keskin |
|---|---|---|---|
| Ekran boyutu: | 10.4 inç | Parlaklık: | 350 cd / m² (Tip.) |
| Piksel Sayısı: | 800 (RGB) × 600 (SVGA) 96PPI | Max. Maks. Ratings Puanlar: | Depolama Sıcaklığı: -30 ~ 70 ° C Çalışma Sıcaklığı: -10 ~ 65 ° C |
| Arka Işık: | 2 adet CCFL, 50K saat, Sürücü Yok | Sinyal Türü: | LVDS (1 kanal, 6 bit), 20 pimli Konektör |
| Vurgulamak: | CCFL LVDS Endüstriyel LCD Panel,CCFL NEC TFT Panel |
||
LQ104 Serisi LQ104S1LG21 LQ104S1DG61 LQ104S1DG51 LQ104S1DG34 LQ104S1DG31
| Temel Bilgiler: | Parlaklık | 350 cd / m² (Tipik) | Kontrast Oranı | 300: 1 (Tipik) (Aktarıcı) |
|---|---|---|---|---|
| İyi Görüntü | saat 6 | Tepki Hızı | 10/25 (Tipik) (Tr / Td) (ms) | |
| Görüş açısı | 70/70/40/70 (Tipik) (CR≥10) | Çalışma modu | TN, Normalde Beyaz, Geçirgen | |
| Renk Performansı: | Renklilik | Gx: 0,313;Wy: 0,329 | Destek Rengi | 262 K (6 bit) |
| Renk sıcaklığı | 6485K | Beyaz Tekdüzelik | 1,45 (Maks.) (5 puan) |
| Piksel Özellikleri: | Piksel Sayısı | 800 (RGB) × 600 [SVGA] | Aranjman | RGB Dikey Şerit |
|---|---|---|---|---|
| Nokta Aralığı (G × Y) | 0,088 × 0,264 mm | Piksel Aralığı (G × Y) | 0,264 × 0,264 mm [96PPI] | |
| Fiziksel boyut : | Aktif Görüntüleme | 211,2 (G) × 158,4 (Y) mm | Genel Dim. | 246,5 (G) × 179,4 (Y) mm |
| Çerçeve Açma | 214,6 (G) × 162,4 (Y) mm | Genel Derinlik | 15,5 (Maks.) Mm | |
| Anahat Özellikleri: | Form Şekli | Düz Dikdörtgen | Oryantasyon | Manzara türü |
| En Boy Oranı (G: Y) | 4: 3 | Şekil Stili | ||
| Sabitleme: | Solda, sağ çerçevede yüz montaj delikleri (2-Φ3.4, 2-3.4 × 4.4) | |||
| Diğer detay: | kitle | 620 g (Maks.) | Yüzey | Yansıma önleyici, Sert kaplama (3H) |
| Yenileme hızı : | 60 Hz |
|---|---|
| Ters Tarama: | Evet (U / D, L / R) |
| Güç tüketimi : | 6,6 W |
| Sinyal Elektrik: | Giriş Akımı | 310 / 510mA (Tip.) | Giriş gerilimi | 3,3V (Tip.) | ||
|---|---|---|---|---|---|---|
| Tüketim | - | Sinyal Arayüzü | LVDS (1 kanal, 6 bit) | |||
| Arayüz Özellikleri: | Durum | - | Fiziksel Tip | Bağlayıcı | ||
| Sinyal Arayüzü: | Marka | Modeli | Miktar | Pin Aralığı | Pin Miktarı | Pin Ataması |
| I-PEX | 20186-020E-13F | 1 parça | 1,25 mm | 20 iğne | LVDS-20P1C6B-070D | |
| Lamba Özellikleri: | Lamba Şekli | Düz | Lamba Tipi | CCFL | Durum | Kenar ışığı tipi (Üst taraf) |
|---|---|---|---|---|---|---|
| Değiş tokuş | Değiştirilebilir | Miktar | 2 parça | Hayat | 50K (Min.) (Saat) | |
| Lamba Elektrik: | Giriş Akımı | 3.5 / 6.0 / 7.0mA (Min./Tip./Maks.) | Giriş gerilimi | 467V (Tip.) | ||
| Sıklık | 35/60 / 70KHz (Min./Tip./Maks.) | Açma Gerilimi | 1450V (Maks.) (Ta = -10 ℃) | |||
| Tüketim | 5,6 W (Tipik) | |||||
| Arayüz Özellikleri: | Durum | - | Fiziksel Tip | Bağlayıcı | ||
| Arayüz Detayı: | Marka | Modeli | Miktar | Pin Aralığı | Pin Miktarı | Pin Ataması |
| JST | BHR-03VS-1 | 2 parça | 4.0 mm | 3 iğne | BLL-3PINS-HNL | |
| Arka Işık Sürücüsü: | Hayır | |||||
LQ104S1LG21 ekranı destekler 800 (RGB) × 6004: 3 (G: Y) en boy oranına sahip (SVGA), pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik detaylara gelince, 211,2 (G) × 158,4 (Y) mm aktif alana, 246,5 (G) × 179,4 (Y) mm dış hat boyutuna, 214,6 (G) × 162,4 (Y) mm görüş alanı boyutuna, Parlama Önleyici yüzey işlemeli, Sert kaplama (3H), net ağırlık 620g (Maks.).TN, Normalde Beyaz, Geçirgen LCM ürünü olarak LQ104S1LG21, 350 cd / m² ekran parlaklığı sağlayabilir 300: 1 transimisif kontrast oranı, 70/70/40/70 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, saat 6 konumunda en iyi görüş yönü ve 10/25 (Tip.) (Tr / Td) ms tepki süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 6 bitlik gri skala sinyali ile belirlenir, böylece 262K renkten oluşan bir palet sunar.Bu ürün, Edge ışık tipi (Üst taraf) olarak yerleştirilen ve 50K saatlik çalışma ömrü olan arka ışık sistemi olarak 2 adet CCFL'yi benimsemiştir, ayrıca harici arka ışık sürücüsüne de ihtiyaç vardır.
