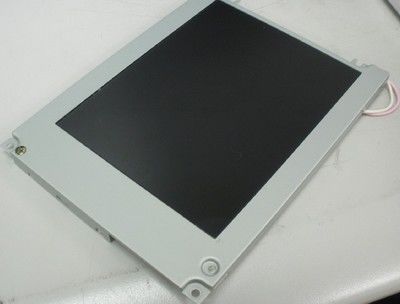

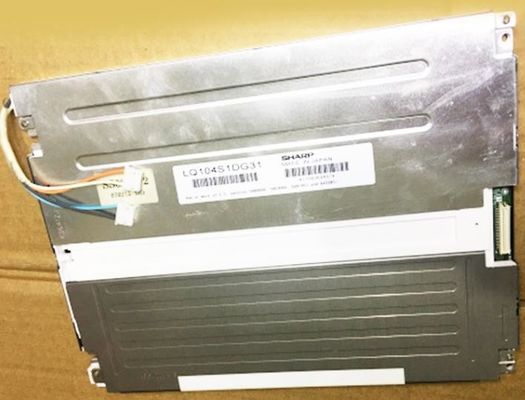

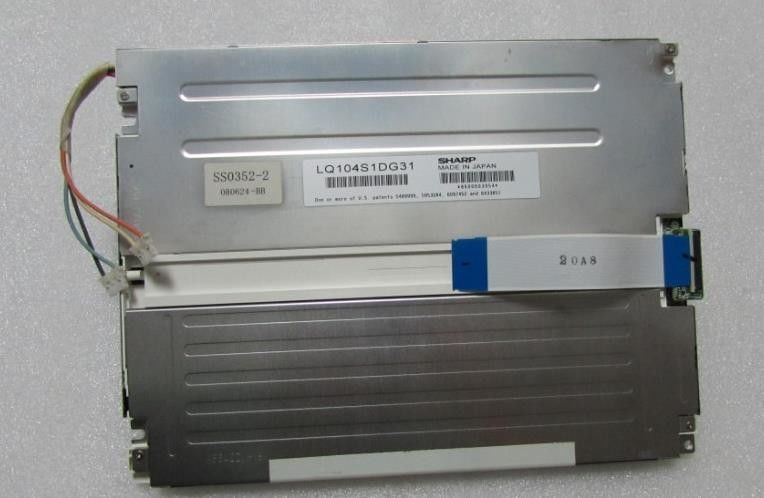

Ürün ayrıntıları:
|
| Marka: | Keskin | model: | LQ104S1DG31 |
|---|---|---|---|
| Çapraz Boyut: | 10.4 inç | Parlaklık: | 350 cd / m² (Tip.) |
| arayüz türü: | CMOS (1 kanal, 6 bit), 41 pimli Konektör | Işık kaynağı: | CCFL [2 adet], 50K saat, W / O Sürücüsü |
| Piksel Biçimi: | 800 (RGB) × 600 [SVGA] 96PPI | çevre: | Operating Temperature: -30 ~ 80 °C ; Çalışma Sıcaklığı: -30 ~ 80 ° C; Storage Tempe |
| Vurgulamak: | CCFL LVDS Endüstriyel LCD Panel,CCFL NEC TFT Panel |
||
LQ104 Serisi LQ104S1LG21 LQ104S1DG61 LQ104S1DG51 LQ104S1DG34 LQ104S1DG31
| Temel Bilgiler: | Parlaklık (cd / m²) | İzleme Açısı (L / R / U / D) | Tepki Süresi (ms) |
|---|---|---|---|
| 350 (Tipik) | 70/70/50/60 (Tipik) (CR≥10) | 10/25 (Tipik) (Tr / Td) | |
| En iyi görünüm | Ekran modu | Kontrast Oranı | |
| saat 6 | TN, Normalde Beyaz, Geçirgen | 300: 1 (Min.) (Aktarıcı) | |
| Dispaly Renk: | Renk sıcaklığı | Ekran Renkleri | Beyaz Koordinat |
| 6485K | 262 K (6 bit) | X: 0,313;Y: 0,329 | |
| Beyaz Varyasyon: | 1,45 (Maks.) (5 puan) | ||
| Panel Boyutu: | 10.4 " | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Biçimi | Piksel Yapılandırması | Piksel Aralığı (mm) | Nokta Aralığı (mm) |
| 800 (RGB) × 600 [SVGA] | RGB Dikey Şerit | 0,264 × 0,264 [96PPI] | 0,088 × 0,264 | |
| Mekanik Boyut: | Aktif Alan (mm) | Çerçeve Alanı (mm) | Anahat Boyut (mm) | Anahat Derinliği (mm) |
| 211,2 (Y) × 158,4 (D) | 215,4 (Y) × 162,4 (D) | 243 (Y) × 183,8 (D) | 11,5 (Maks.) Mm | |
| Anahat Özellikleri: | Form faktörü | Oryantasyon | En Boy Oranı | Şekil Stili |
| Düz Dikdörtgen | Manzara türü | 4: 3 (Y: D) | ||
| Montaj : | Yüz montaj delikleri (2-Φ3.5, 2-R1.75) | |||
| Diğer detay: | Ağırlık | Panel Kapak | Tedavi | |
| 600 g (Maks.) | - | Yansıma önleyici, Sert kaplama (3H) | ||
| Ters Tarama: | Evet (180 °) |
|---|---|
| Dikey Frekans: | 60 Hz |
| Güç tüketimi : | 6,6 W |
| Lamba Özellikleri: | Tür | Durum | Miktar | Şekil | Yaşam (Saat) | Lamba Değişimi |
|---|---|---|---|---|---|---|
| CCFL | Kenar ışığı tipi (Üst taraf) | 2 parça | Düz | 50K (Min.) | Değiştirilebilir | |
| CCFL Elektrik: | Gerilim beslemesi | Akım kaynağı | Güç | |||
| 467V (Tip.) | 3.5 / 6.0 / 6.5mA (Min./Tip./Maks.) | 5,6 W (Tipik) | ||||
| Çalışma Frekansı | Başlama Gerilimi | |||||
| 35/60 / 70KHz (Min./Tip./Maks.) | 1300V (Maks.) (Ta = -30 ℃) | |||||
| Arayüz Özellikleri: | Durum | Arka Işık Sürücüsü | Tür | |||
| - | Hayır | Bağlayıcı | ||||
| Arayüz Detayı: | Marka | Modeli | Pin Aralığı | Pin Miktarı | Miktar | Yapılandırma |
| JST | BHR-02 (8.0) VS-1N | 8,0 mm | 2 iğne | 2 parça | BLL-2PINS-HL | |
| Panel Sürüş Elektrik: | Gerilim beslemesi | Akım kaynağı | Güç | |||
|---|---|---|---|---|---|---|
| 3.3 / 5.0V (Tipik) (VCC) | 300 / 200mA (Tipik) (ICC) | - | ||||
| Ekran Sinyalleri için Voltaj: | VIL≤0.9V;2.1V≤VIH | |||||
| Arayüz Özellikleri: | Durum | Sinyal | Tür | |||
| - | CMOS (1 kanal, 6 bit) | Bağlayıcı | ||||
| Konektör Detayı: | Marka | Modeli | Pin Aralığı | Pin Miktarı | Miktar | Yapılandırma |
| HRS | DF9MA-41P-1V | 1.0 mm | 41 iğne | 1 parça | DRGB-41P1C6B-010C | |
LQ104S1DG31 ekranı destekler 800 (RGB) × 6004: 3 (G: Y) en boy oranına sahip (SVGA), pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik detaylara gelince, 211,2 (G) × 158,4 (Y) mm aktif alan, 243 (G) × 183,8 (Y) mm dış hat boyutu, 215,4 (G) × 162,4 (Y) mm görüntüleme alanı boyutu, Parlama Önleyici yüzey işlemeli, Sert kaplama (3H), net ağırlık 600g (Maks.).TN, Normalde Beyaz, Geçirgen LCM ürünü olarak LQ104S1DG31, 350 cd / m² ekran parlaklığı sağlayabilir 300: 1 transimisif kontrast oranı, 70/70/50/60 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, saat 6 konumunda en iyi görüş yönü ve 10/25 (Tip.) (Tr / Td) ms tepki süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 6 bitlik gri skala sinyali ile belirlenir, böylece 262K renkten oluşan bir palet sunar.Bu ürün, Edge ışık tipi (Üst taraf) olarak yerleştirilen ve 50K saatlik çalışma ömrü olan arka ışık sistemi olarak 2 adet CCFL'yi benimsemiştir, ayrıca harici arka ışık sürücüsüne de ihtiyaç vardır.
