Ürün ayrıntıları:
|
| Model: | LQ101R1SX03 | Marka: | keskin |
|---|---|---|---|
| Çapraz Boyut: | 10.1 İnç | Parlaklık: | 400 cd/m² (Tip.) |
| Işık kaynağı: | WLED [7S6P], 10K saat, sürücü yok | Arayüz türü: | MIPI (2 ch, 4 veri şeridi), 51 pin Bağlantı |
| Piksel Formatı: | 2560 ((RGB) × 1600 [WQXGA] 299PPI | Çevre: | Çalışma sıcaklığı: -10 ~ 60 °C; Depolama sıcaklığı: -20 ~ 70 °C |
| Vurgulamak: | CCFL LVDS Endüstriyel LCD Panel,CCFL NEC TFT Panel |
||
LQ101 Serisi LQ101R1SX03 LQ101R1SX01A LQ101R1JX02
| Panel Boyutu: | 10.1 inç | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Karar | Piksel Düzenlemesi | Dot Pitch (W × H) | Piksel Pitch (W × H) |
| 2560 ((RGB) × 1600, WQXGA | RGB Dikey Şerit | 0.02825×0.08475 mm | 0.08475×0.08475 mm [299PPI] | |
| Mekanik Boyut: | Etkin Alan (W × H) | Bezel Alanı (W × H) | Çizelge Boyutu (W × H) | Çizelge Derinliği |
| 216.96×135.6 mm | - | 228.2×148.6 mm | 2.08/4.45 (En fazla.) mm | |
| Çizelge Özellikleri: | Şekil Tarzı | Görünüm oranı | Yönlendirme | Şekil tarzı |
| Düz Düzgen | 16:10 (W: H) | Manzara tipi | ||
| Bağlantı: | - Hayır. | |||
| Diğer özellikleri: | Panel kapağı | Ağırlık | Yüzey | |
| - | 125.0/138.0g (Tip/En fazla.) | Açık, sert kaplama | ||
| Temel Bilgi: | Parlaklık | Çalışma Modu | Kontrast oranı |
|---|---|---|---|
| 400 cd/m2 (Tip.) | IPS, normalde siyah, iletken | 9001 (Tip) (İletişim) | |
| Görme açısı ((L/R/U/D) | Görme Yönü | Yanıt Hızı | |
| 80/80/80/80 (Min.) ((CR≥10) | Simetri | 25 (Tip) ((Tr+Td) (ms) | |
| Ekran rengi: | Renk sıcaklığı | Renk miktarı | Beyaz Renk Renklilik |
| 6485K. | 16.7M (8-bit) | X:0.313Y:0.329 | |
| 1931 Color Gamlt: | NTSC oranı | sRGB kapsamı | Adobe RGB Kapsamı |
| % 51 | % 71 | % 53 | |
| DCI-P3 Kapsamı | Rek.2020 Kapsamı | Yorumlar | |
| % 53 | % 38 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Parlaklık Değişimi: | 1.25/1.40 (Tip/Max.) ((5 puan) | ||
| Çerçeve Hızı: | 60Hz |
|---|---|
| Ters tarama: | - Hayır. |
| Sinyal Elektrik: | Geçerli Girdi | Giriş voltajı | Tüketim | |||
|---|---|---|---|---|---|---|
| 185/370mA (Tip/Max.) | 3.3V (Tip.) | - | ||||
| Arayüz Özellikleri: | Konum | Türü | Arayüz | |||
| Bağlantı | MIPI (2 ch, 4 veri yolu) | |||||
| Sinyal Arayüzü: | Marka | Model | miktarı | Pin Pitch | Çubuklar | Pin Atama |
| HRS | FH35C-51S-0.3SHW | 1 adet | 0.3 mm | 51 pin | ||
| Arka ışık özellikleri: | Türü | Konum | Şekli | miktarı | Hayat ((Saatlar) | Değiştirme |
|---|---|---|---|---|---|---|
| WLED | Kenar ışığı tipi | 6 tel | 7S6P | 10K ((Tip.) | - | |
| WLED Elektrik: | Geçerli Girdi | Giriş voltajı | Tüketim | |||
| 20.0mA (Tip.) | 18.2/21.0/23.1V (Min./Tip/Max.) | 2.52 / 2.78W (Tip / Maks.) | ||||
| Arayüz Özellikleri: | Konum | Türü | WLED Sürücüsü | |||
| - | Panel sinyal arayüzüne dahil | - Hayır. | ||||

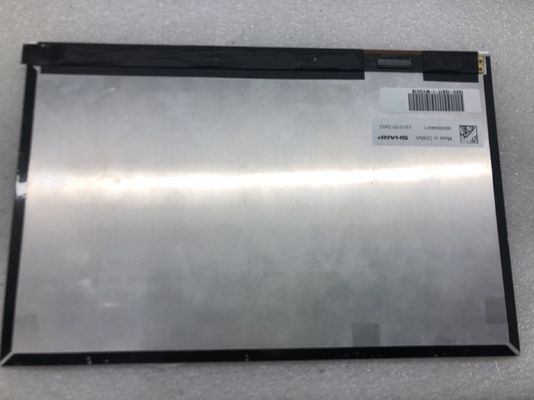

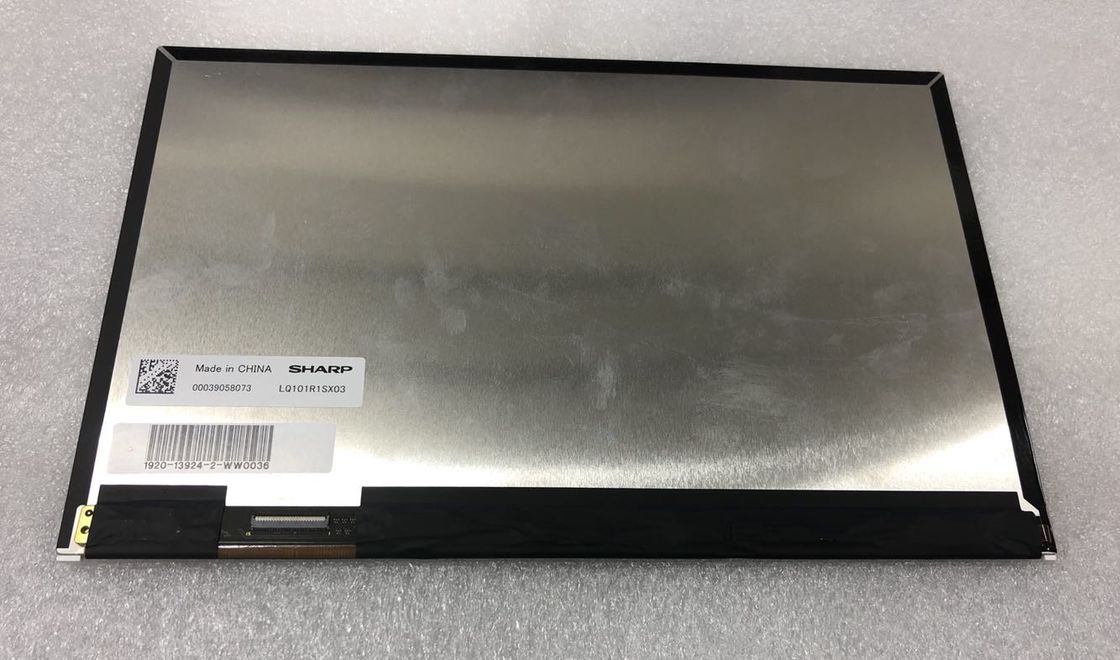

LQ101R1SX03 ekranı destekler2560 ((RGB) × 1600(WQXGA) 16:10 (W:H) boyut oranı ile, pikselleri RGB Dikey Şerit'te düzenlenmiş, Panelook'un hesaplamalarına göre piksel yoğunluğu 299 PPI'dir.216'lik aktif bir alanı var..96 ((W) × 135.6 ((H) mm, dış hat boyutu 228.2 ((W) × 148.6 ((H) × 4.45 ((D) mm, açık, sert kaplama yüzey tedavisi, net ağırlığı 125.0/138.0g (Tip./Max.).İletişimsel LCM ürünü, LQ101R1SX03, 400 cd/m2 ekran parlaklığı 900: 1 transmissive kontrast oranı, 80/80/80/80 (Min.)ve yanıt süresi 25 (tip.) ((Tr+Td) ms. Gri ölçeği veya alt pikselin parlaklığı, her nokta için 8 bitlik gri ölçekli bir sinyalle belirlenir ve böylece 16,7M renk paletini sunar.aynı zamanda renk gamut performansıyla %50 (NTSC)Bu ürün, Edge ışık tipi olarak yerleştirilen ve 10K saatlik bir çalışma ömrüne sahip olan 7S6P WLED'yi arka ışık sistemi olarak benimsedi.
