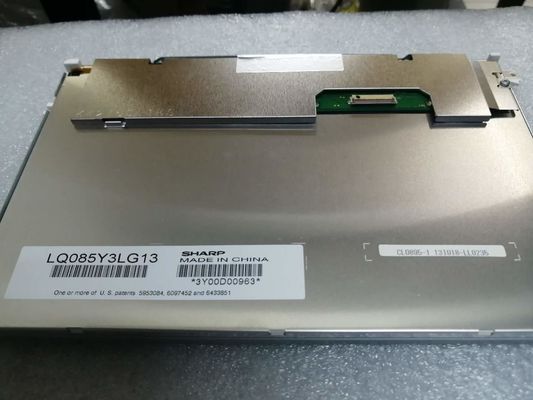

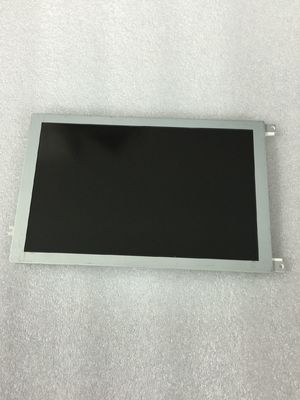

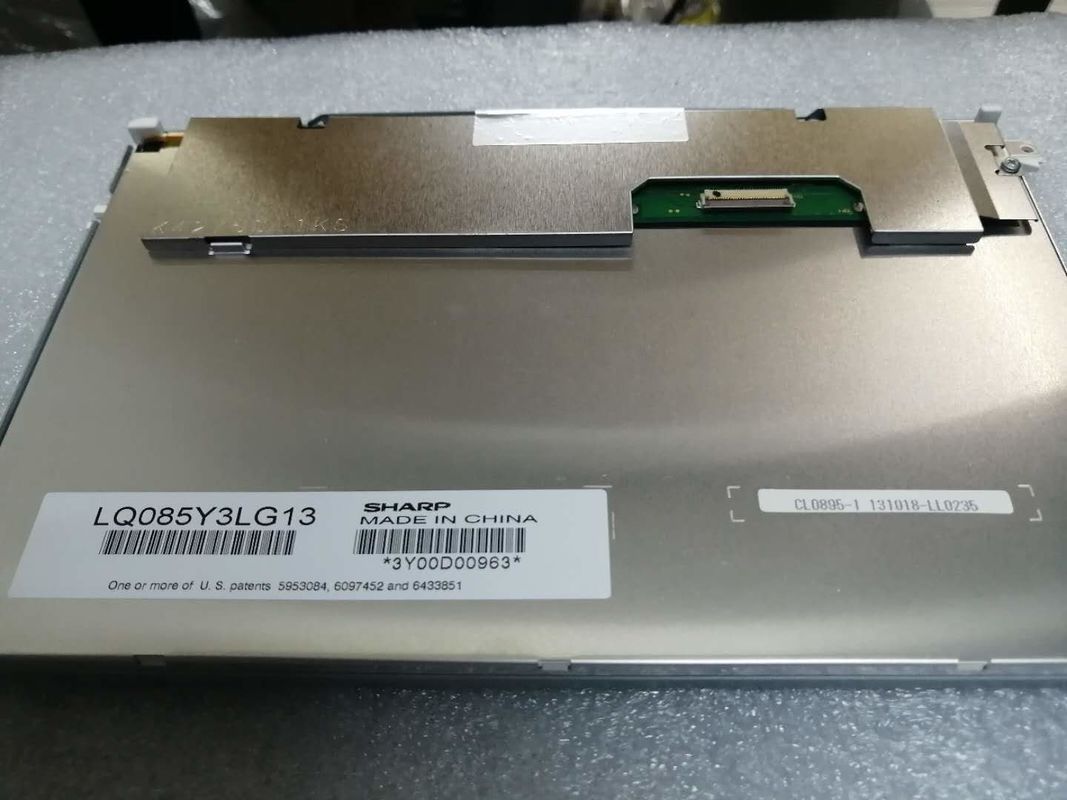

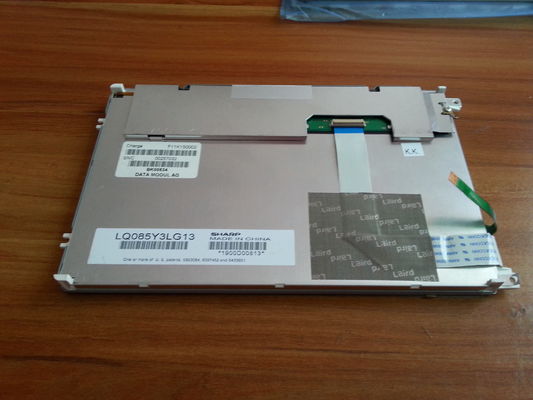

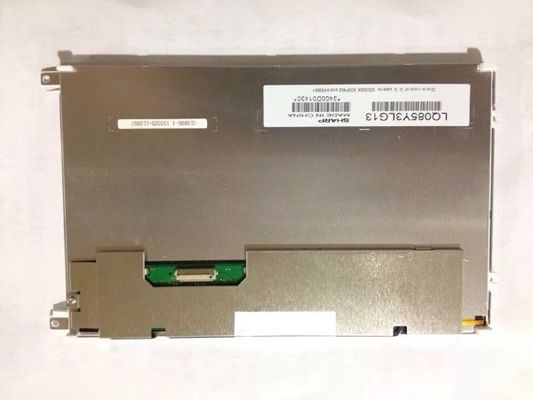

Ürün ayrıntıları:
|
| model: | LQ085Y3LG13 | Marka: | Keskin |
|---|---|---|---|
| Parlaklık: | 450cd / m | Çapraz Boyut: | 8.5 İnç |
| Piksel Biçimi: | 800 × 480 (RGB) [WVGA] 109PPI | arayüz türü: | LVDS (1 kanal, 6 bit), 33 pimli Konektör |
| Işık kaynağı: | WLED, 50K saat, LED Sürücülü | çevre: | Operating Temperature: -10 ~ 80 °C ; Çalışma Sıcaklığı: -10 ~ 80 ° C; Storage Tempe |
| Vurgulamak: | CCFL LVDS Endüstriyel LCD Panel,CCFL NEC TFT Panel |
||
LQ085 Serisi LQ085Y3LG13 LQ085Y3DG12
| Temel Bilgiler: | Parlaklık (cd / m²) | İzleme Açısı (L / R / U / D) | Tepki Süresi (ms) |
|---|---|---|---|
| 450 (Tipik) | 80/80/80/80 (Tip.) | 8/21 (Tipik) (Tr / Td) | |
| En iyi görünüm | Ekran modu | Kontrast Oranı | |
| saat 3 | TN, Normalde Beyaz, Geçirgen | 500: 1 (Tipik) (Aktarıcı) | |
| Dispaly Renk: | Renk sıcaklığı | Ekran Renkleri | Beyaz Koordinat |
| 7351.000 | 262 K (6 bit) | X: 0,300;Y: 0,320 |
| Panel Boyutu: | 8.5 " | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Biçimi | Piksel Yapılandırması | Piksel Aralığı (mm) | Nokta Aralığı (mm) |
| 800 × 480 (RGB) [WVGA] | RGB Yatay Şerit | 0,231 × 0,231 [109PPI] | 0,231 × 0,077 | |
| Mekanik Boyut: | Aktif Alan (mm) | Çerçeve Alanı (mm) | Anahat Boyut (mm) | Anahat Derinliği (mm) |
| 184,8 (Y) × 110,88 (D) | - | 227,4 (Y) × 134 (D) | 13,5 (Tipik) mm | |
| Anahat Özellikleri: | Form faktörü | Oryantasyon | En Boy Oranı | Şekil Stili |
| Düz Dikdörtgen | Manzara türü | 15: 9 (Y: D) | ||
| Montaj : | Sol ve sağ braketlerde yüz montaj delikleri. | |||
| Diğer detay: | Ağırlık | Panel Kapak | Tedavi | |
| TBD | - | Parlama önleyici | ||
| Lamba Özellikleri: | Tür | Durum | Miktar | Şekil | Yaşam (Saat) | Lamba Değişimi |
|---|---|---|---|---|---|---|
| WLED | Kenar ışığı tipi | - | - | 50K (Tipik) | - | |
| Arayüz Özellikleri: | Durum | Arka Işık Sürücüsü | Tür | |||
| - | LED Sürücülü | Panel sinyal arayüzüne dahildir | ||||
| Sürücü Elektrik: | Gerilim beslemesi | Akım kaynağı | Güç tüketimi | |||
| 12.0 ± 0.6V | TBD | - | ||||
| Panel Sürüş Elektrik: | Gerilim beslemesi | Akım kaynağı | Güç | |||
|---|---|---|---|---|---|---|
| 3,3V (Tip.) | TBD | - | ||||
| Arayüz Özellikleri: | Durum | Sinyal | Tür | |||
| - | LVDS (1 kanal, 6 bit) | Bağlayıcı | ||||
| Konektör Detayı: | Marka | Modeli | Pin Aralığı | Pin Miktarı | Miktar | Yapılandırma |
| HRS | FH12-33S-0.5SH (55) | 0,5 mm | 33 iğne | 1 parça | ||
LQ085Y3LG13 ekranı destekler 800 × 480 (RGB)15: 9 (G: Y) en boy oranına sahip (WVGA), pikselleri RGB Yatay Şerit'te düzenlenmiştir.Mekanik detaylara gelince, aktif alan 184,8 (G) × 110,88 (Y) mm, dış hat boyutu 227,4 (G) × 134 (Y) mm, yüzeyde Parlama Önleyici, net TBD ağırlığı.TN, Normalde Beyaz, Geçirgen LCM ürünü olan LQ085Y3LG13, 450 cd / m² ekran parlaklığı 500: 1 transimisif kontrast oranı, 80/80/80/80 (Tip.) (L / R / U / D) görüntüleme açısı, en iyi görünüm yönü saat 3 konumunda ve yanıt süresi 8/21 (Tip.) (Tr / Td) ms.Gri skala veya alt pikselin parlaklığı, her nokta için 6 bitlik gri skala sinyali ile belirlenir, böylece 262K renkten oluşan bir palet sunar.Bu ürün, LED Sürücülü, Edge ışıklı tip olarak yerleştirilmiş ve 50K saatlik çalışma ömrüne sahip arka ışık sistemi olarak WLED'i benimsemiştir.LQ085Y3LG13, 3.3V (Tip) güç kaynağı voltajına sahip 33 pimli Konektör ile bağlanan sinyal giriş sistemi olarak LVDS'yi (1 kanal, 6 bit) kullanır.
