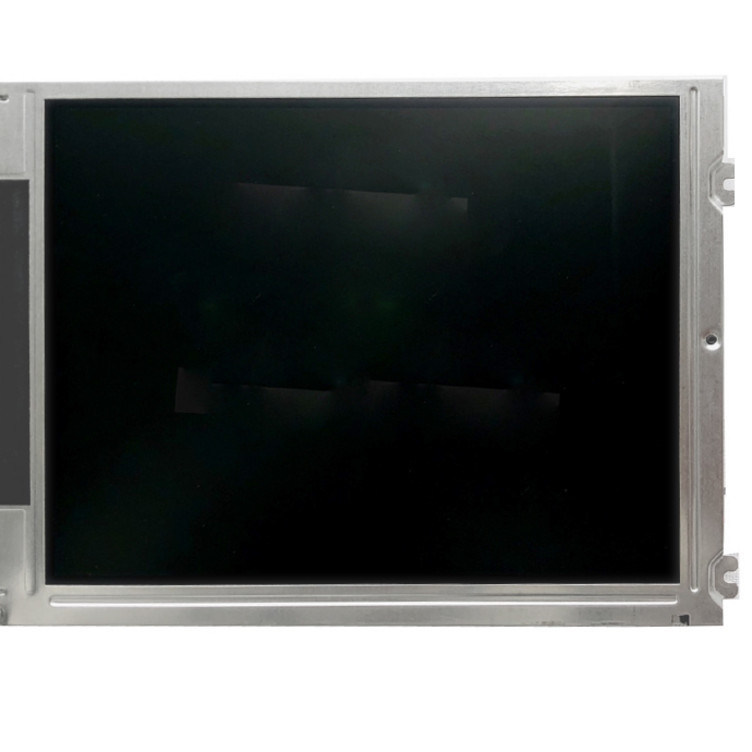

Ürün ayrıntıları:
|
| model: | LQ084V1DG41 | Marka: | Keskin |
|---|---|---|---|
| Çapraz Boyut: | 8.4 inç | Parlaklık: | 300 cd / m² (Tip.) |
| Piksel Biçimi: | 640 (RGB) × 480 [VGA] 95PPI | Işık kaynağı: | CCFL [1 adet], Sürücüsüz |
| arayüz türü: | Paralel RGB (1 kanal, 6 bit), 31 pimli Konektör | çevre: | Operating Temperature: -10 ~ 65 °C ; Çalışma Sıcaklığı: -10 ~ 65 ° C; Storage Tempe |
| Vurgulamak: | CCFL LVDS Endüstriyel LCD Panel,CCFL NEC TFT Panel |
||
LQ084 Serisi LQ084V1DG44 LQ084V1DG43 LQ084V1DG42 LQ084V1DG41
| Piksel Özellikleri: | Piksel Biçimi | 640 (RGB) × 480 [VGA] | Nokta Aralığı | 0,089 × 0,267 mm (Y × D) |
|---|---|---|---|---|
| Yapılandırma | RGB Dikey Şerit | Piksel aralığı | 0.267 × 0.267 mm (Y × D) [95PPI] | |
| Mekanik Boyut: | Görüntü Alanı | 170,88 × 128,16 mm (Y × D) | Çerçeve Alanı | 175,9 × 134,6 mm (Y × D) |
| Anahat Dim. | 221 × 152,4 mm (Y × D) | Anahat Derinliği | 12,0 (Tipik) mm | |
| Anahat Özellikleri: | Form faktörü | Düz Dikdörtgen | Oryantasyon | Manzara türü |
| En Boy Oranı | 4: 3 (Y: D) | Şekil Stili | ||
| Delikler ve Parantezler: | Yüz montaj delikleri | |||
| Diğer özellikler : | Ağırlık | 430 g (Maks.) | Yüzey | Parlama Önleyici (Bulanıklık% 25), Sert kaplama (3H) |
| Temel Bilgiler: | Parlaklık | 300 cd / m² (Tipik) | Kontrast Oranı | 600: 1 (Tipik) (Aktarıcı) |
|---|---|---|---|---|
| Görüş açısı | 70/70/60/50 (Tipik) (CR≥10) | Optik Mod | TN, Normalde Beyaz, Geçirgen | |
| Yönü Görüntüleme | saat 12 | Tepki Süresi | 10/25 (Tipik) (Tr / Td) (ms) | |
| Renk Performansı: | Renklilik | Gx: 0,313;Wy: 0,329 | Renk Numaraları | 262 K (6 bit) |
| Renk sıcaklığı | 6485K | Beyaz Tekdüzelik | 1,45 (Maks.) (5 puan) |
| Arka Işık Özellikleri: | Lamba Şekli | - | Lamba Tipi | CCFL | Ömür | - |
|---|---|---|---|---|---|---|
| Değiştirme | Değiştirilebilir | Miktar | 1 parça | Durum | Kenar ışığı tipi (Alt taraf) | |
| Lamba Elektrik: | Gerilim Girişi | 680V (Tip.) | Akım Girişi | 3.5 / 6.0 / 6.5mA (Min./Tip./Maks.) | ||
| Sıklık | 35/45 / 70KHz (Min./Tip./Maks.) | Başlama Gerilimi | 1500V (Maks.) (Ta = -10 ℃) | |||
| Tüketim | 4,1 W (Tipik) | |||||
| Arayüz Özellikleri: | Tür | Bağlayıcı | Durum | - | Lamba Sürücüsü | Hayır |
| Arayüz Detayı: | Marka | Modeli | Pin Aralığı | Pinler | Miktar | Yapılandırma |
| JST | BHR-03VS-1 | 4.0 mm | 3 iğne | 1 parça | BLL-3PINS-HNL | |
| Sinyal Systerm: | Paralel RGB (1 kanal, 6 bit) | Mantık Gerilimi | VIL≤0.8V;2.1V≤VIH | |||
|---|---|---|---|---|---|---|
| Sinyal Elektrik: | Gerilim Girişi | 3.3 / 5.0V (Tipik) (VCC) | Akım Girişi | 240 / 155mA (Tipik) (ICC) | ||
| Arayüz Özellikleri: | Tür | Bağlayıcı | Durum | - | ||
| Konektör Detayı: | Marka | Modeli | Pin Aralığı | Pinler | Miktar | Yapılandırma |
| HRS | DF9BA-31P-1V | 1.0 mm | 31 iğne | 1 parça | DRGB-31P1C6B-010K | |
LQ084V1DG41 ekranı destekler 640 (RGB) × 4804: 3 (G: Y) en boy oranına sahip (VGA), pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik detaylara gelince, aktif alan 170.88 (G) × 128.16 (Y) mm, dış hat boyutu 221 (G) × 152.4 (Y) mm, görüş alanı boyutu 175.9 (G) × 134.6 (Y) mm, Parlama Önleyici (% 25 Bulanıklık), Sert kaplama (3H), 430 g net ağırlık (Maks.)TN, Normalde Beyaz, Geçirgen LCM ürünü olarak LQ084V1DG41, 300 cd / m² ekran parlaklığı sağlayabilir 600: 1 transimisif kontrast oranı, 70/70/60/50 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, saat 12 konumunda en iyi görüş yönü ve 10/25 (Tip.) (Tr / Td) ms tepki süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 6 bitlik gri skala sinyali ile belirlenir ve böylece 262K renkten oluşan bir palet sunar.Bu ürün, Edge ışık tipi (Alt taraf) olarak yerleştirilen arka ışık sistemi olarak 1 adet CCFL'yi benimsemiştir, ek olarak harici arka ışık sürücüsü gereklidir.
