Ürün ayrıntıları:
|
| Panel Markası: | Keskin | Panel Modeli: | LQ084V1DG21E |
|---|---|---|---|
| Parlaklık: | 300 cd / m² (Tip.) | Panel Boyutu: | 8.4" |
| Lamba tipi: | 1 adet CCFL, 50K saat | Sinyal Arayüzü: | Paralel RGB (1 kanal, 6 bit), 31 pimli Konektör |
| çözüm: | 640 (RGB) × 480, VGA, 94PPI | çevre: | Operating Temp.: 0 ~ 55 °C ; Çalışma Sıcaklığı: 0 ~ 55 ° C; - - |
| Vurgulamak: | CCFL LVDS Endüstriyel LCD Panel,CCFL NEC TFT Panel |
||

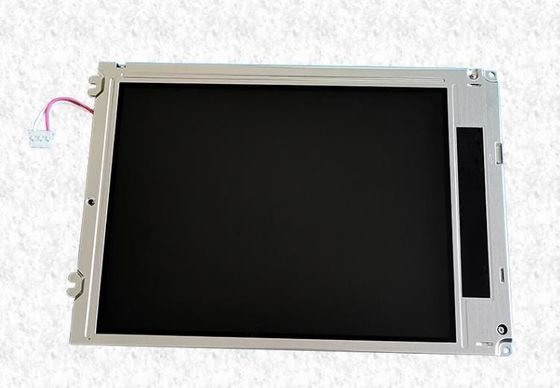

LQ084 Serisi LQ084V1DG22 LQ084V1DG21E LQ084V1DG21
| Piksel Özellikleri: | Piksel Biçimi | 640 (RGB) × 480 [VGA] | Nokta Aralığı | 0,089 × 0,270 mm (Y × D) |
|---|---|---|---|---|
| Yapılandırma | RGB Dikey Şerit | Piksel aralığı | 0,267 × 0,270 mm (Y × D) [94PPI] | |
| Mekanik Boyut: | Görüntü Alanı | 170,88 × 129,6 mm (Y × D) | Çerçeve Alanı | 175,9 × 134,6 mm (Y × D) |
| Anahat Dim. | 216 × 152,4 mm (Y × D) | Anahat Derinliği | 12,0 (Tipik) mm | |
| Anahat Özellikleri: | Form faktörü | Düz Dikdörtgen | Oryantasyon | Manzara türü |
| En Boy Oranı | 4: 3 (Y: D) | Şekil Stili |
| Temel Bilgiler: | Parlaklık | 300 cd / m² (Tipik) | Kontrast Oranı | 250: 1 (Tipik) (Aktarıcı) |
|---|---|---|---|---|
| Görüş açısı | 55/55/55/40 (Tipik) (CR≥10) | Optik Mod | TN, Normalde Beyaz, Geçirgen | |
| Yönü Görüntüleme | - | Tepki Süresi | 20/40 (Tipik) (Tr / Td) (ms) | |
| Renk Performansı: | Renklilik | - | Renk Numaraları | 262 K (6 bit) |
| Arka Işık Özellikleri: | Lamba Şekli | - | Lamba Tipi | CCFL | Ömür | 50K (Tipik) (Saat) |
|---|---|---|---|---|---|---|
| Değiştirme | Değiştirilebilir (LQ0DDB0004) | Miktar | 1 parça | Durum | Kenar ışığı tipi (Alt taraf) | |
| Lamba Elektrik: | Gerilim Girişi | Akım Girişi | 2.0 / 6.0 / 6.5mA (Min./Tip./Maks.) | |||
| Sıklık | 20/45 / 70KHz (Min./Tip./Maks.) | Başlama Gerilimi | 1300 / 1500V (Maks.) (Ta = + 25/0 ℃) | |||
| Tüketim | 4,1 W (Tipik) | |||||
| Arayüz Özellikleri: | Tür | Bağlayıcı | Durum | - | Lamba Sürücüsü | - |
| Arayüz Detayı: | Marka | Modeli | Pin Aralığı | Pinler | Miktar | Yapılandırma |
| JST | BHR-03VS-1 | 4.0 mm | 3 iğne | 1 parça | BLL-3PINS-HNL | |
LQ084V1DG21E ekranı destekler 640 (RGB) × 4804: 3 (G: Y) en boy oranına sahip (VGA), pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik detaylara gelince, aktif alan 170.88 (G) × 129.6 (Y) mm, dış hat boyutu 216 (G) × 152.4 (Y) mm, görüş alanı boyutu 175.9 (G) × 134.6 (Y) mm.TN, Normalde Beyaz, Geçirgen LCM ürünü olarak LQ084V1DG21E, 300 cd / m² ekran parlaklığı sağlayabilir 250: 1 transimisif kontrast oranı, 55/55/55/40 (Tip.) (CR≥10) (L / R / U / D) görüş açısı ve 20/40 (Tip.) (Tr / Td) ms'lik yanıt süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 6 bitlik gri skala sinyali ile belirlenir, böylece 262K renkten oluşan bir palet sunar.Bu ürün, Arka ışık sistemi olarak 1 adet CCFL'yi benimsemiştir; bu, Edge ışıklı tip (Alt taraf) olarak yerleştirilmiştir ve 50K saatlik çalışma ömrüne sahiptir.
