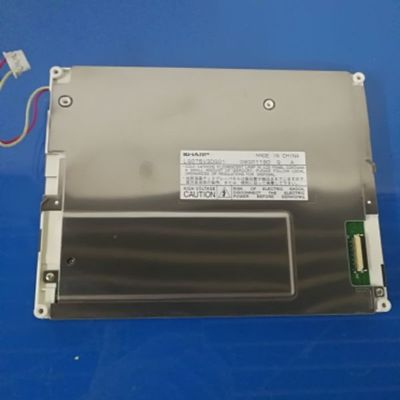

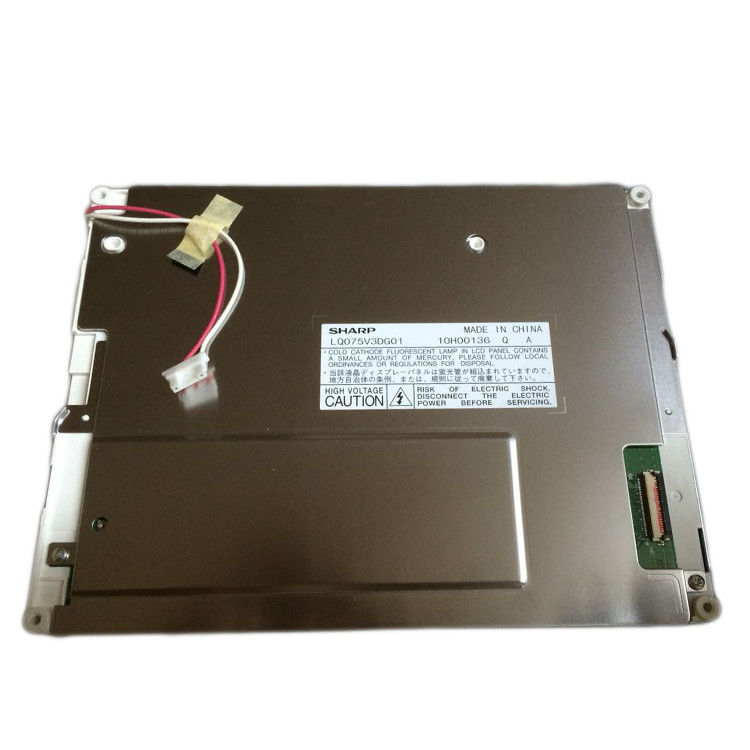

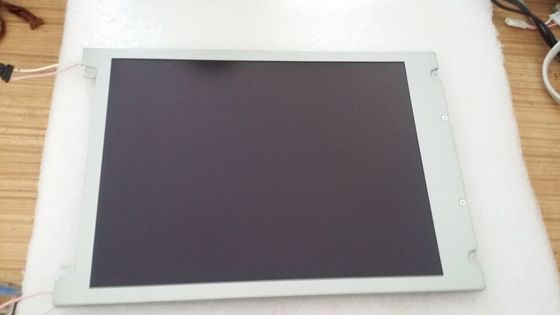

Ürün ayrıntıları:
|
| Model adı: | LQ075V3DG01 | Üretici firma: | Keskin |
|---|---|---|---|
| Parlaklık: | 400 cd / m² (Tip.) | Ekran boyutu: | 7.5 inç |
| Sinyal Türü: | Paralel RGB (1 kanal, 6 bit), 33 pimli Konektör | Arka Işık: | 1 adet CCFL, 50K saat, Sürücü Yok |
| Piksel Sayısı: | 640 (RGB) × 480 (VGA) 107PPI | Max. Maks. Ratings Puanlar: | Storage Temp.: -30 ~ 80 °C Operating Temp.: -30 ~ 80 °C ; Depolama Sıcaklığı: -30 ~ 80 ° C |
| Vurgulamak: | CCFL Sharp TFT LCD Ekran,WLED LVDS TFT Dokunmatik Panel |
||
LQ075 Serisi LQ075V3DG03 LQ075V3DG01
| Ekran boyutu : | 7.5 " | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Numarası | Piksel Biçimi | Nokta Aralığı (H × V) | Piksel Aralığı (Y × D) |
| 640 (RGB) × 480, VGA | RGB Dikey Şerit | 0,079 × 0,237 mm | 0,237 × 0,237 mm [107PPI] | |
| Mekanik Boyut: | Görüntü Alanı (Y × D) | Çerçeve Açıklığı (H × V) | Genel Boyut (H × V) | Genel Derinlik |
| 151,68 × 113,76 mm | 156,3 × 118,4 mm | 179 × 139,5 mm | 12,7 (Tipik) mm | |
| Anahat Özellikleri: | Form Şekli | En Boy Oranı (H: V) | Oryantasyon | Şekil Stili |
| Düz Dikdörtgen | 4: 3 | Manzara türü | ||
| Diğer Özellikler: | kitle | Panel Kapak | Yüzey İşlem | |
| 365 g (Maks.) | - | Parlama önleyici | ||
| Temel Bilgiler: | Parlaklık | Çalışma modu | Kontrast Oranı |
|---|---|---|---|
| 400 cd / m² (Tipik) | TN, Normalde Beyaz, Geçirgen | 600: 1 (Tipik) (Aktarıcı) | |
| İyi Görüntü | Görüş açısı | Tepki Süresi | |
| saat 6 | 70/70/60/65 (Tipik) (CR≥10) | 5/21 (Tip.) (Tr / Td) (ms) | |
| Dispaly Renk: | Renk sıcaklığı: | Destek Rengi | Renk Koordinatı |
| 6485K | 262 K (6 bit) | X: 0,313;Y: 0,329 |
| Arka Işık Özellikleri: | Tür | Durum | Yaşam (Saat) | Miktar | Şekil | Değiştirme |
|---|---|---|---|---|---|---|
| CCFL | Kenar ışığı tipi (Üst taraf) | 50K (Tipik) | 1 parça | U şekli | - | |
| CCFL Elektrik: | Giriş gerilimi | Giriş Akımı | Güç tüketimi | |||
| 850 ± 85V | 6.0 ± 0.5mA | |||||
| Çalışma Frekansı | Başlangıç Gerilimi | |||||
| 50 / 80KHz (Min./Maks.) | 1500 / 2250V (Maks.) (Ta = + 25 / -30 ℃) | |||||
| Arayüz Özellikleri: | CCFL Sürücü Durumu | Fiziksel Tip | Arayüz Konumu | |||
| Hayır | Bağlayıcı | - | ||||
| Arayüz Detayı | Marka adı | Model adı | Miktar | Pinler | Pin Aralığı | PIN konfigürasyonu |
| JST | BHR-02 (8.0) VS-1N | 1 parça | 2 iğne | 8,0 mm | BLL-2PINS-HL | |
| Sinyal Elektrik: | Giriş gerilimi | Giriş Akımı | Güç tüketimi | |||
|---|---|---|---|---|---|---|
| 3,3V (Tipik) (VCC) | 185mA (Tipik) (ICC) | - | ||||
| Ekran Sinyalleri için Voltaj: | VIL≤0.8V;2.1V≤VIH | |||||
| Arayüz Özellikleri: | Sinyal Tipi | Fiziksel Tip | Arayüz Konumu | |||
| Paralel RGB (1 kanal, 6 bit) | Bağlayıcı | - | ||||
| Arayüz Detayı: | Marka adı | Model adı | Miktar | Pinler | Pin Aralığı | PIN konfigürasyonu |
| IRISO | IMSA-9637S-33Y902 | 1 parça | 33 iğne | 0,5 mm | DRGB-33P1C6B-020A | |
LQ075V3DG01 ekranı destekler 640 (RGB) × 4804: 3 (G: Y) en boy oranına sahip (VGA), pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik detaylara gelince, 151.68 (G) × 113.76 (Y) mm aktif alana, 179 (G) × 139.5 (Y) mm dış hat boyutuna, 156.3 (G) × 118.4 (Y) mm görüş alanı boyutuna, Parlama Önleyici yüzey işleme ile, net ağırlık 365g (Maks.).TN, Normalde Beyaz, Geçirgen LCM ürünü olarak LQ075V3DG01, 400 cd / m² ekran parlaklığı sağlayabilir 600: 1 transimisif kontrast oranı, 70/70/60/65 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, saat 6 konumunda en iyi görüş yönü ve 5/21 (Tip.) (Tr / Td) ms tepki süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 6 bitlik gri skala sinyali ile belirlenir, böylece 262K renkten oluşan bir palet sunar.Bu ürün, Edge ışık tipi (Üst taraf) olarak yerleştirilmiş ve 50K saatlik çalışma ömrüne sahip arka ışık sistemi olarak 1 adet CCFL'yi benimsemiştir, ayrıca harici arka ışık sürücüsüne de ihtiyaç vardır.
