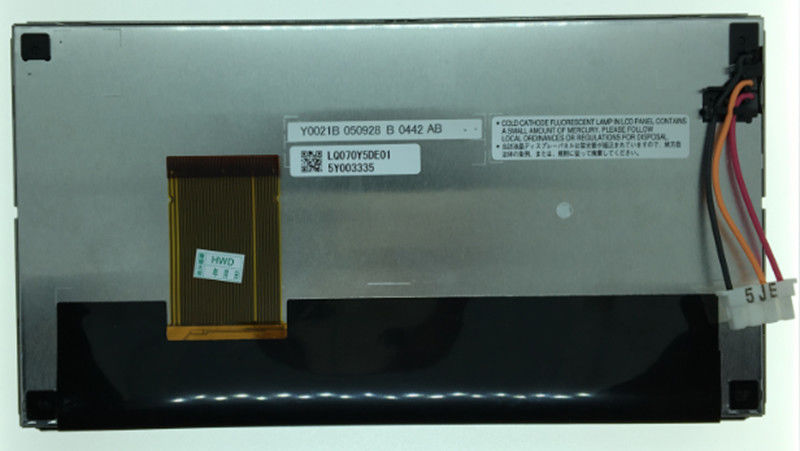

Ürün ayrıntıları:
|
| Panel Modeli: | LQ070Y5DE01 | Panel Markası: | Keskin |
|---|---|---|---|
| Parlaklık: | 320 cd / m² (Tip.) | Panel Boyutu: | 7.0 İNÇ |
| Lamba tipi: | 1 adet CCFL, Sürücüsüz | Sinyal Arayüzü: | Paralel RGB (1 kanal, 6 bit), 50 pimli FPC |
| çözüm: | 800 (RGB) × 480, WVGA, 134PPI | çevre: | Operating Temp.: -30 ~ 85 °C ; Çalışma Sıcaklığı: -30 ~ 85 ° C; Storage Temp.: -40 |
| Vurgulamak: | CCFL Sharp TFT LCD Ekran,WLED LVDS TFT Dokunmatik Panel |
||
| Temel Bilgiler: | Üretici firma | Panel Modeli | Panel Tipi | Takma ad |
|---|---|---|---|---|
| KESKİN | LQ070Y5DE01 | a-Si TFT-LCD, LCM | - | |
| Çevre: | RoHS Eyaleti | Çalışma sıcaklığı. | Saklama derecesi. | Titreşim Seviyesi |
| -30 ~ 85 ° C | -40 ~ 85 ° C | 3,0 G (29,4 m / s²) |
| Temel Bilgiler: | Parlaklık (cd / m²) | İzleme Açısı (L / R / U / D) | Tepki Süresi (ms) |
|---|---|---|---|
| 320 (Tipik) | 65/65/60/65 (Tipik) (CR≥10) | 30/50 (Tipik) (Tr / Td) | |
| En iyi görünüm | Ekran modu | Kontrast Oranı | |
| saat 6 | TN, Normalde Beyaz, Geçirgen | 100: 1 (Min.) (Aktarıcı) | |
| Dispaly Renk: | Renk sıcaklığı | Ekran Renkleri | Beyaz Koordinat |
| 6274K | 262 K (6 bit) | X: 0,315;Y: 0,345 |
| Panel Boyutu: | 7.0 " | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Biçimi | Piksel Yapılandırması | Piksel Aralığı (mm) | Nokta Aralığı (mm) |
| 800 (RGB) × 480 [WVGA] | RGB Dikey Şerit | 0,195 × 0,1725 [134PPI] | 0,065 × 0,1725 | |
| Mekanik Boyut: | Aktif Alan (mm) | Çerçeve Alanı (mm) | Anahat Boyut (mm) | Anahat Derinliği (mm) |
| 156 (Y) × 82,8 (D) | 157,7 (Y) × 84,27 (D) | 171,6 (Y) × 93,2 (D) | 11,25 / 14,35 (Tip / Maks.) Mm | |
| Anahat Özellikleri: | Form faktörü | Oryantasyon | En Boy Oranı | Şekil Stili |
| Düz Dikdörtgen | Manzara türü | 17: 9 (Y: D) | ||
| Montaj : | Olmadan | |||
| Diğer detay: | Ağırlık | Panel Kapak | Tedavi | |
| 280 g (Maks.) | - | - | ||
| Ters Tarama: | Evet (U / D, L / R) |
|---|---|
| Dikey Frekans: | 60 Hz |
| Lamba Özellikleri: | Tür | Durum | Miktar | Şekil | Yaşam (Saat) | Lamba Değişimi |
|---|---|---|---|---|---|---|
| CCFL | Kenar ışığı tipi | 1 parça | U şekli | - | - | |
| CCFL Elektrik: | Gerilim beslemesi | Akım kaynağı | Güç | |||
| 660 ± 70V | 6.0 ± 0.5mA | 7,92 W (Tip.) | ||||
| Çalışma Frekansı | Başlama Gerilimi | |||||
| 30 / 100KHz (Min./Maks.) | 1125 / 1280V (Maks.) (Ta = + 25 / -30 ℃) | |||||
| Arayüz Özellikleri: | Durum | Arka Işık Sürücüsü | Tür | |||
| - | Hayır | Bağlayıcı | ||||
| Arayüz Detayı: | Marka | Modeli | Pin Aralığı | Pin Miktarı | Miktar | Yapılandırma |
| JST | BHR-04VS-1 | 4.0 mm | 4 iğne | 1 parça | BLL-4PINS-LNNH | |
| Panel Sürüş Elektrik: | Gerilim beslemesi | Akım kaynağı | Güç | |||
|---|---|---|---|---|---|---|
| 14 / 5.3 / 2.7V (Tipik) (VDD / VSHA / VSHD) | 0.20 / 40 / 8mA (Tipik) (IDD / ISHA / ISHD) | - | ||||
| Arayüz Özellikleri: | Durum | Sinyal | Tür | |||
| - | Paralel RGB (1 kanal, 6 bit) | FPC | ||||
| FPC Detayı: | Marka | Modeli | Pin Aralığı | Pin Miktarı | Miktar | Yapılandırma |
| 0,5 mm | 50 iğne | 1 parça | ||||
LQ070 Serisi LQ070Y5DG10 LQ070Y5DG09 LQ070Y5DG03 LQ070Y5DG02 LQ070Y5DE01
LQ070Y5DE01 ekranı destekler 800 (RGB) × 480En boy oranı 17: 9 (G: Y) olan (WVGA), pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik detaylara gelince, aktif alan 156 (G) × 82,8 (Y) mm, dış hat boyutu 171,6 (G) × 93,2 (Y) × 14,35 (D) mm, görüntüleme alanı boyutu 157,7 (G) × 84,27 (H) mm, net ağırlık 280g (Maks.).Bir TN, Normalde Beyaz, Geçirgen LCM ürünü olarak LQ070Y5DE01, 320 cd / m² ekran parlaklığı sağlayabilir 100: 1 transimisif kontrast oranı, 65/65/60/65 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, saat 6 konumunda en iyi görüş yönü ve 30/50 (Tip.) (Tr / Td) ms tepki süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 6 bitlik gri skala sinyali ile belirlenir, böylece 262K renkten oluşan bir palet sunar.Bu ürün, Edge ışık tipi olarak yerleştirilmiş arka ışık sistemi olduğundan 1 adet CCFL benimsemiştir, ayrıca harici arka ışık sürücüsü gereklidir.
