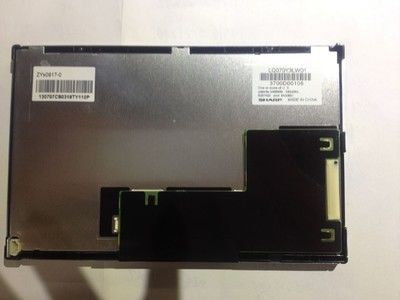

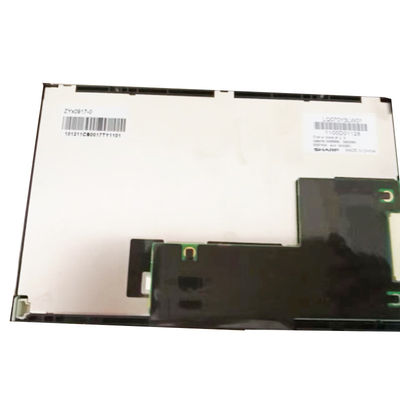

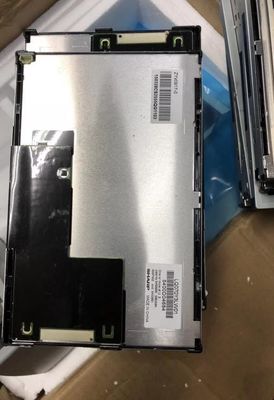

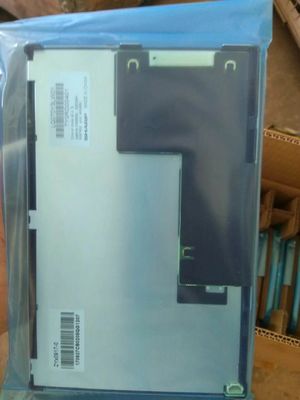

Ürün ayrıntıları:
|
| Model adı: | LQ070Y3LW01 | Üretici firma: | Keskin |
|---|---|---|---|
| Parlaklık: | 360 cd / m² (Tipik) | Ekran boyutu: | 7,0 inç |
| Piksel Sayısı: | 800 × 480 (RGB) (WVGA) 133PPI | Sinyal Türü: | LVDS (1 kanal, 8 bit), 20 pimli Konektör |
| Arka Işık: | 7S2P WLED, 50K saat, Sürücü Yok | Max. Maks. Ratings Puanlar: | Depolama Sıcaklığı: -25 ~ 70 ° C Çalışma Sıcaklığı: -10 ~ 70 ° C |
| Vurgulamak: | CCFL Sharp TFT LCD Ekran,WLED LVDS TFT Dokunmatik Panel |
||
LQ070 Serisi LQ070Y3LW01 LQ070Y3LG4A LQ070Y3LG05
| Temel Bilgiler: | Parlaklık (cd / m²) | İzleme Açısı (L / R / U / D) | Tepki Süresi (ms) |
|---|---|---|---|
| 360 (Tip.) | 85/85/85/85 (Tipik) (CR≥10) | 35 (Tipik) (Tr + Td) | |
| En iyi görünüm | Ekran modu | Kontrast Oranı | |
| Simetri | ASV, Normalde Siyah, Geçirgen | 800: 1 (Tipik) (Aktarıcı) | |
| Dispaly Renk: | Renk sıcaklığı | Ekran Renkleri | Beyaz Koordinat |
| 6551.000 | 262K / 16,2M (6 bit / 6 bit + FRC) | X: 0,310;Y: 0,340 | |
| Beyaz Varyasyon: | 1,25 (Maks.) (5 puan) | ||
| Panel Boyutu: | 7.0 " | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Biçimi | Piksel Yapılandırması | Piksel Aralığı (mm) | Nokta Aralığı (mm) |
| 800 × 480 (RGB) [WVGA] | RGB Yatay Şerit | 0,1905 × 0,1905 [133PPI] | 0,1905 × 0,0635 | |
| Mekanik Boyut: | Aktif Alan (mm) | Çerçeve Alanı (mm) | Anahat Boyut (mm) | Anahat Derinliği (mm) |
| 152,4 (Y) × 91,44 (D) | 155,40 (Y) × 92,94 (D) | 163,2 (Y) × 104 (D) | 9.0 ± 0.5 mm | |
| Anahat Özellikleri: | Form faktörü | Oryantasyon | En Boy Oranı | Şekil Stili |
| Düz Dikdörtgen | Manzara türü | 15: 9 (Y: D) | ||
| Montaj : | Yukarı, aşağı çerçevede yan montaj delikleri (4 M2) | |||
| Diğer detay: | Ağırlık | Panel Kapak | Tedavi | |
| 175 g (Tipik) | - | Yansıma önleyici, Sert kaplama (3H) | ||
| Lamba Özellikleri: | Tür | Durum | Miktar | Şekil | Yaşam (Saat) | Lamba Değişimi |
|---|---|---|---|---|---|---|
| WLED | Kenar ışığı tipi | 7S2P | 2 dizeler | 50K (Tipik) | - | |
| WLED Elektrik: | Gerilim beslemesi | Akım kaynağı | Güç | |||
| 22.1 / 24.0V (Tip / Maks.) | 45 / 60mA (Tip / Maks.) | 2,0 W (Tip.) | ||||
| Arayüz Özellikleri: | Durum | Arka Işık Sürücüsü | Tür | |||
| - | Hayır | Bağlayıcı | ||||
| Arayüz Detayı: | Marka | Modeli | Pin Aralığı | Pin Miktarı | Miktar | Yapılandırma |
| Molex | 501568-0607 | 1.0 mm | 6 iğne | 1 parça | BLE-6PINS-NAACCN | |
| Panel Sürüş Elektrik: | Gerilim beslemesi | Akım kaynağı | Güç | |||
|---|---|---|---|---|---|---|
| 3,3V (Tip.) | 190 / 255mA (Tip.) | 0,63 W (Tip.) | ||||
| Arayüz Özellikleri: | Durum | Sinyal | Tür | |||
| - | LVDS (1 kanal, 8 bit) | Bağlayıcı | ||||
| Konektör Detayı: | Marka | Modeli | Pin Aralığı | Pin Miktarı | Miktar | Yapılandırma |
| HRS | DF14H-20P-1.25H (56) | 1,25 mm | 20 iğne | 1 parça | LVDS-20P1C8B-020C | |
LQ070Y3LW01 ekranı destekler 800 × 480 (RGB)15: 9 (G: Y) en boy oranına sahip (WVGA), pikselleri RGB Yatay Şerit'te düzenlenmiştir.Mekanik ayrıntılara gelince, 152,4 (G) × 91,44 (Y) mm aktif alana, 163,2 (G) × 104 (Y) × 9,5 (D) mm dış hat boyutuna, 155,40 (G) × 92,94 görüş alanı boyutuna sahiptir. (H) mm, Parlama Önleyici yüzey işleme ile, Sert kaplama (3H), net ağırlık 175g (Tipik).Bir ASV, Normalde Siyah, Geçirgen LCM ürünü olarak LQ070Y3LW01, 360 cd / m² ekran parlaklığı, 800: 1 transimisif kontrast oranı, 85/85/85/85 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, Simetri üzerinde en iyi görüş yönü ve 35 (Tip.) (Tr + Td) ms'lik yanıt süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 6 bit / 6 bit + FRC gri skala sinyali ile belirlenir ve böylece 262K / 16.2M renkten oluşan bir palet sunar.Bu ürün 7S2P WLED'i, Edge ışıklı tip olarak yerleştirilmiş ve 50K saatlik çalışma ömrüne sahip arka ışık sistemi olarak benimsemiştir, ayrıca harici arka ışık sürücüsüne de ihtiyaç vardır.
