Ürün ayrıntıları:
|
| Üretici firma: | Keskin | Model adı: | LQ070Y3LG4A |
|---|---|---|---|
| Piksel Sayısı: | 800 × 480 (RGB) (WVGA) 133PPI | Ekran boyutu: | 7,0 inç |
| Parlaklık: | 350 cd / m² (Tip.) | Sinyal Türü: | LVDS (1 kanal, 8 bit), 30 pimli Konektör |
| Arka Işık: | 8S3P WLED, 10K saat, Sürücü Yok | Max. Maks. Ratings Puanlar: | Depolama Sıcaklığı: -20 ~ 70 ° C Çalışma Sıcaklığı: -20 ~ 60 ° C |
| Vurgulamak: | CCFL Sharp TFT LCD Ekran,WLED LVDS TFT Dokunmatik Panel |
||

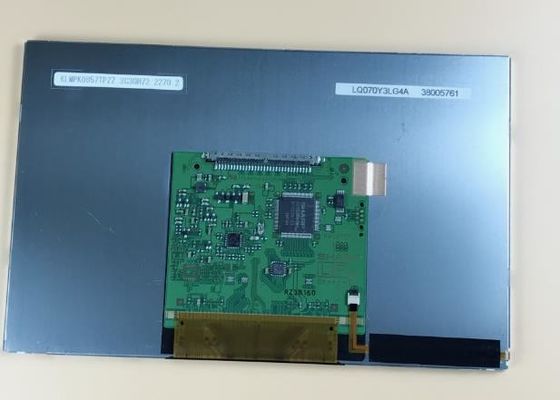

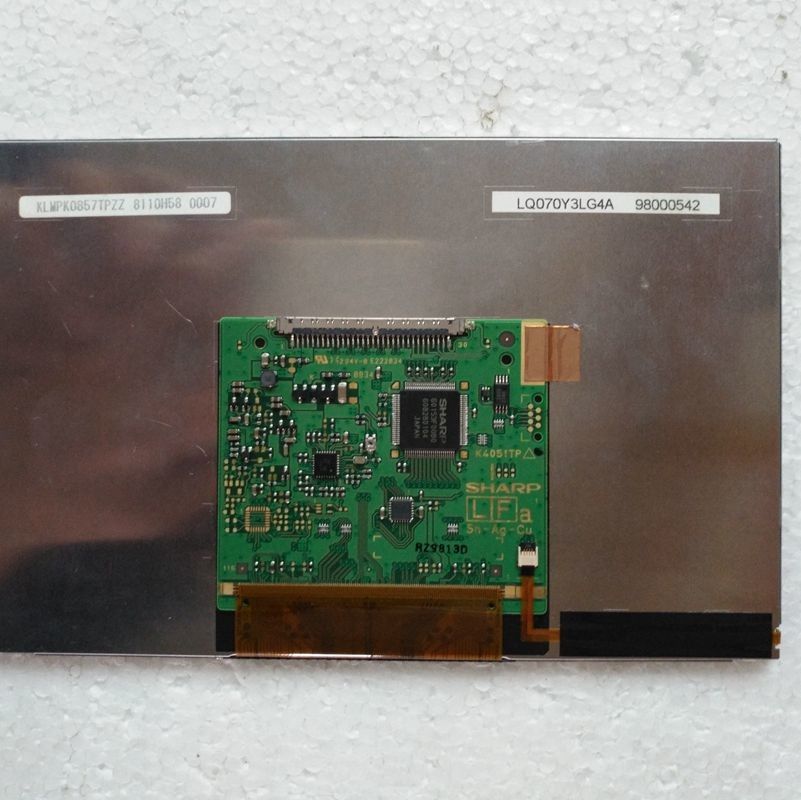

LQ070 Serisi LQ070Y3LW01 LQ070Y3LG4A LQ070Y3LG05
| Temel Bilgiler: | Üretici firma | Panel Modeli | Panel Tipi | Takma ad |
|---|---|---|---|---|
| KESKİN | LQ070Y3LG4A | a-Si TFT-LCD, LCM | - | |
| Çevre: | RoHS Eyaleti | Çalışma sıcaklığı. | Saklama derecesi. | Titreşim Seviyesi |
| -20 ~ 60 ° C | -20 ~ 70 ° C | - |
| Temel Bilgiler: | Parlaklık (cd / m²) | İzleme Açısı (L / R / U / D) | Tepki Süresi (ms) |
|---|---|---|---|
| 350 (Tipik) | 65/65/50/60 (Tipik) (CR≥10) | 35 (Tipik) (Tr + Td) | |
| En iyi görünüm | Ekran modu | Kontrast Oranı | |
| saat 6 | TN, Normalde Beyaz, Geçirgen | 400: 1 (Tipik) (Aktarıcı) | |
| Dispaly Renk: | Renk sıcaklığı | Ekran Renkleri | Beyaz Koordinat |
| 7099 bin | 16,7 M (8 bit) | X: 0.302;Y: 0,329 | |
| 1931 Renk Gamlt: | NTSC Oranı | sRGB Kapsamı | Adobe RGB Kapsamı |
| % 49 | % 69 | % 51 | |
| DCI-P3 Kapsamı | Rec.2020 Kapsamı | Uyarılar | |
| % 51 | % 36 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Panel Boyutu: | 7.0 " | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Biçimi | Piksel Yapılandırması | Piksel Aralığı (mm) | Nokta Aralığı (mm) |
| 800 × 480 (RGB) [WVGA] | RGB Yatay Şerit | 0,1905 × 0,1905 [133PPI] | 0,1905 × 0,0635 | |
| Mekanik Boyut: | Aktif Alan (mm) | Çerçeve Alanı (mm) | Anahat Boyut (mm) | Anahat Derinliği (mm) |
| 152,4 (Y) × 91,44 (D) | 156,8 (Y) × 94,94 (D) | 163,2 (Y) × 104 (D) | 3,9 / 6,25 (Tip / Maks.) Mm | |
| Anahat Özellikleri: | Form faktörü | Oryantasyon | En Boy Oranı | Şekil Stili |
| Düz Dikdörtgen | Manzara türü | 15: 9 (Y: D) | ||
| Montaj : | Olmadan | |||
| Diğer detay: | Ağırlık | Panel Kapak | Tedavi | |
| 135 / 140g (Tip / Maks.) | - | Yansıma önleyici, Sert kaplama (2H) | ||
| Lamba Özellikleri: | Tür | Durum | Miktar | Şekil | Yaşam (Saat) | Lamba Değişimi |
|---|---|---|---|---|---|---|
| WLED | Kenar ışığı tipi | 8S3P | 3 dize | 10K (Min.) | - | |
| WLED Elektrik: | Gerilim beslemesi | Akım kaynağı | Güç | |||
| 25,6 / 28V (Tip / Maks.) | 15/20 / 25mA (Min./Tip./Maks.) | 1,54 W (Tip.) | ||||
| Arayüz Özellikleri: | Durum | Arka Işık Sürücüsü | Tür | |||
| - | Hayır | Panel sinyal arayüzüne dahildir | ||||
| Panel Sürüş Elektrik: | Gerilim beslemesi | Akım kaynağı | Güç | |||
|---|---|---|---|---|---|---|
| 3,3V (Tip.) | 160 / 200mA (Tip / Maks.) | 0,53 W (Tipik) | ||||
| Arayüz Özellikleri: | Durum | Sinyal | Tür | |||
| - | LVDS (1 kanal, 8 bit) | Bağlayıcı | ||||
| Konektör Detayı: | Marka | Modeli | Pin Aralığı | Pin Miktarı | Miktar | Yapılandırma |
| JAE | FI-XB30SRL-HF11 | 1.0 mm | 30 iğne | 1 parça | LVDS-30P1C8B-280A | |
LQ070Y3LG4A ekranı destekler 800 × 480 (RGB)15: 9 (G: Y) en boy oranına sahip (WVGA), pikselleri RGB Yatay Şerit'te düzenlenmiştir.Mekanik ayrıntılara gelince, 152,4 (G) × 91,44 (Y) mm aktif alan, 163,2 (G) × 104 (Y) × 6,25 (D) mm dış hat boyutu, 156,8 (G) × 94,94 görüntüleme alanı boyutuna sahiptir. (H) mm, Parlama Önleyici, Sert kaplama (2H), 135 / 140g net ağırlık (Tip / Maks.)TN, Normalde Beyaz, Geçirgen LCM ürünü olarak LQ070Y3LG4A, 350 cd / m² ekran parlaklığı sağlayabilir 400: 1 transimisif kontrast oranı, 65/65/50/60 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, saat 6 konumunda en iyi görüş yönü ve 35 (Tip.) (Tr + Td) ms tepki süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 8 bitlik bir gri tonlama sinyali ile belirlenir, böylece 16.7M renkten oluşan bir palet ve yine% 49 renk gamı (NTSC) performansıyla sunulur.Bu ürün, Edge ışık tipi olarak yerleştirilen ve 10K saatlik çalışma ömrü olan arka ışık sistemi olarak 8S3P WLED'i benimsemiştir, ayrıca harici arka ışık sürücüsüne de ihtiyaç vardır.
