Ürün ayrıntıları:
|
| model: | LQ070Y3DG3B | Marka: | Keskin |
|---|---|---|---|
| Işık kaynağı: | WLED [8S3P], 10K saat, W / O Sürücüsü | arayüz türü: | Paralel RGB (1 kanal, 8 bit), 40 iğneli FPC |
| Çapraz Boyut: | 7,0 inç | Parlaklık: | 280 cd / m² (Tip.) |
| Piksel Biçimi: | 800 × 480 (RGB) [WVGA] 133PPI | çevre: | Operating Temperature: -20 ~ 50 °C ; Çalışma Sıcaklığı: -20 ~ 50 ° C; Storage Tempe |
| Vurgulamak: | CCFL Sharp TFT LCD Ekran,WLED LVDS TFT Dokunmatik Panel |
||

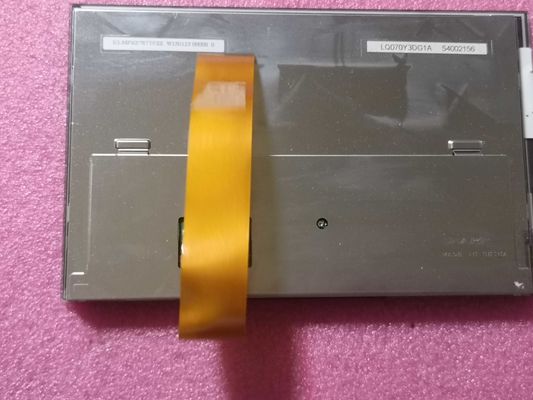

LQ070 Serisi LQ070Y3DG3B LQ070Y3DG3A LQ070Y3DG1A
| Piksel Özellikleri: | Piksel Biçimi | 800 × 480 (RGB) [WVGA] | Nokta Aralığı | 0.1905 × 0.0635 mm (Y × D) |
|---|---|---|---|---|
| Yapılandırma | RGB Yatay Şerit | Piksel aralığı | 0.1905 × 0.1905 mm (Y × D) [133PPI] | |
| Mekanik Boyut: | Görüntü Alanı | 152,4 × 91,44 mm (Y × D) | Çerçeve Alanı | - |
| Anahat Dim. | 163,2 × 104 mm (Y × D) | Anahat Derinliği | 5,0 / 7,4 (Tip / Maks.) Mm | |
| Anahat Özellikleri: | Form faktörü | Düz Dikdörtgen | Oryantasyon | Manzara türü |
| En Boy Oranı | 15: 9 (Y: D) | Şekil Stili | ||
| Dokunmatik ekran : | Temas noktaları | - | TP Sinyali | - |
| TP Denetleyici | Dokunmatik kontrolör olmadan | Dokunmatik ekran | 4-telli Dirençli Dokunuş | |
| Delikler ve Parantezler: | Olmadan | |||
| Diğer özellikler : | Ağırlık | 170 / 185g (Tipik / Maks.) | Yüzey | Yansıma önleyici, Sert kaplama (3H) |
| Temel Bilgiler: | Parlaklık | 280 cd / m² (Tipik) | Kontrast Oranı | 300: 1 (Min.) (Aktarıcı) |
|---|---|---|---|---|
| Görüş açısı | 65/65/50/60 (Tipik) (CR≥10) | Optik Mod | TN, Normalde Beyaz, Geçirgen | |
| Yönü Görüntüleme | saat 6 | Tepki Süresi | 35 (Tipik) (Tr + Td) (ms) | |
| Renk Performansı: | Renklilik | Gx: 0,310;Wy: 0.340 | Renk Numaraları | 16,7 M (8 bit) |
| Renk sıcaklığı | 6551.000 | Beyaz Tekdüzelik | - | |
| 1931 Renk Gamlt: | NTSC Oranı | % 49 | sRGB | % 69 kapsama |
| Adobe RGB | % 52 kapsama | DCI-P3 | % 51 kapsama | |
| Rec. 2020 | % 37 kapsama | Uyarılar | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Çerçeve Frekansı: | 60 Hz |
|---|---|
| Ters Tarama: | Hayır |
| Güç tüketimi : | 2,0 W (Tip.) |
| Arka Işık Özellikleri: | Lamba Şekli | 3 dize | Lamba Tipi | WLED | Ömür | 10K (Min.) (Saat) |
|---|---|---|---|---|---|---|
| Değiştirme | - | Miktar | 8S3P | Durum | Kenar ışığı tipi | |
| Lamba Elektrik: | Gerilim Girişi | 25,6 / 28V (Tip / Maks.) | Akım Girişi | 20 / 25mA (Tip / Maks.) | ||
| Tüketim | 1,54 W (Tip.) | |||||
| Arayüz Özellikleri: | Tür | FPC | Durum | - | Lamba Sürücüsü | Hayır |
| Arayüz Detayı: | Marka | Modeli | Pin Aralığı | Pinler | Miktar | Yapılandırma |
| 0,5 mm | 6 iğne | 1 parça | BLE-6PINS-ACACAC | |||
| Sinyal Systerm: | Paralel RGB (1 kanal, 8 bit) | Mantık Gerilimi | VIL≤0.3VCC;0.7VCC≤VIH | |||
|---|---|---|---|---|---|---|
| Sinyal Elektrik: | Gerilim Girişi | 3,3V (Tip.) | Akım Girişi | 140 / 185mA (Tip / Maks.) | ||
| Tüketim | 0,46 W (Tip.) | |||||
| Arayüz Özellikleri: | Tür | FPC | Durum | - | ||
| FPC Detayı: | Marka | Modeli | Pin Aralığı | Pinler | Miktar | Yapılandırma |
| 0,5 mm | 40 iğne | 1 parça | DRGB-40P1C8B-050B | |||
LQ070Y3DG3B ekranı destekler 800 × 480 (RGB)15: 9 (G: Y) en boy oranına sahip (WVGA), pikselleri RGB Yatay Şerit'te düzenlenmiştir.Mekanik detaylara gelince, 152,4 (G) × 91,44 (Y) mm aktif alana, 163,2 (G) × 104 (Y) × 7,4 (D) mm dış hat boyutuna, Parlama Önleyici, Sert kaplamalı (3H) yüzey boyutuna sahiptir. ), net ağırlık 170 / 185g (Tip / Maks.).TN, Normalde Beyaz, Geçirgen LCM ürünü olarak LQ070Y3DG3B, 280 cd / m² ekran parlaklığı sağlayabilir 300: 1 transimisif kontrast oranı, 65/65/50/60 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, saat 6 konumunda en iyi görüş yönü ve 35 (Tip.) (Tr + Td) ms tepki süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 8 bitlik bir gri tonlama sinyali ile belirlenir, böylece 16.7M renkten oluşan bir palet ve yine% 49 renk gamı (NTSC) performansıyla sunulur.Bu ürün, Edge ışık tipi olarak yerleştirilen ve 10K saatlik çalışma ömrü olan arka ışık sistemi olarak 8S3P WLED'i benimsemiştir, ayrıca harici arka ışık sürücüsüne de ihtiyaç vardır.
