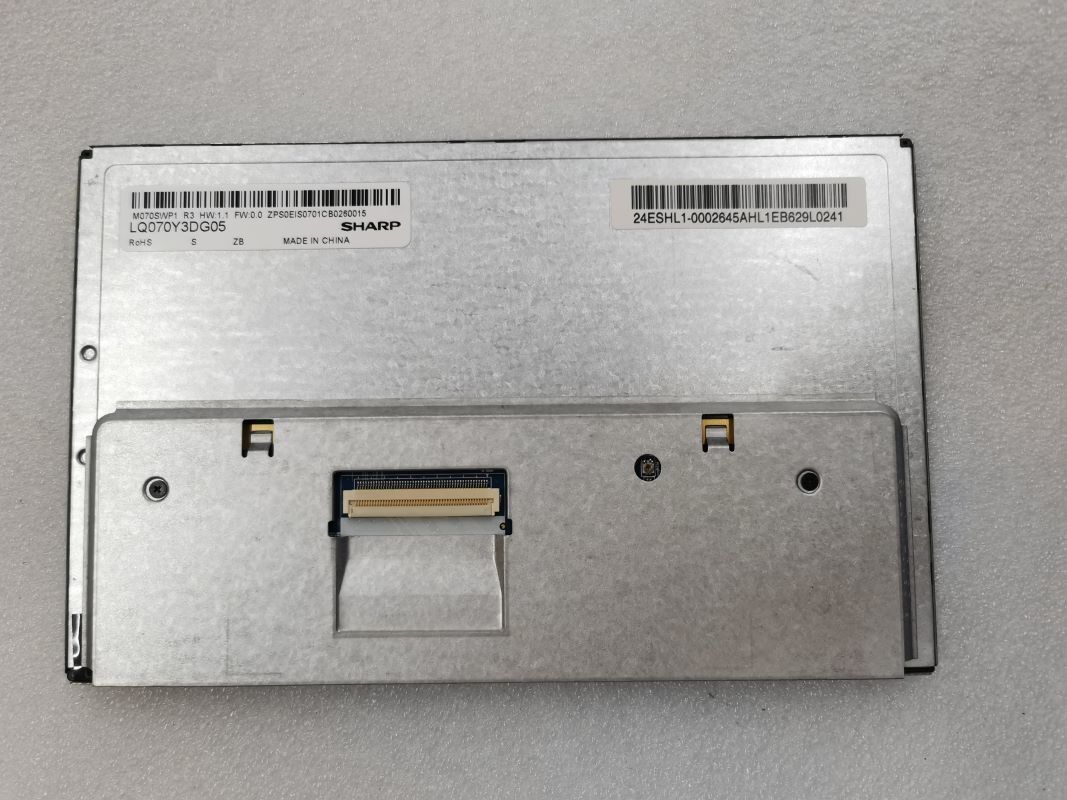

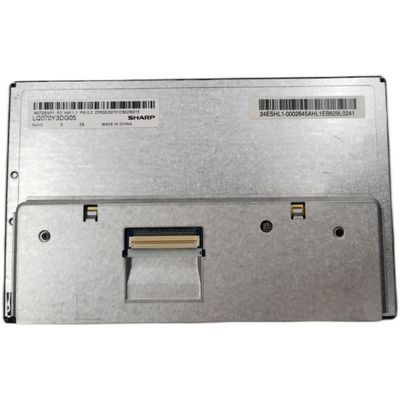

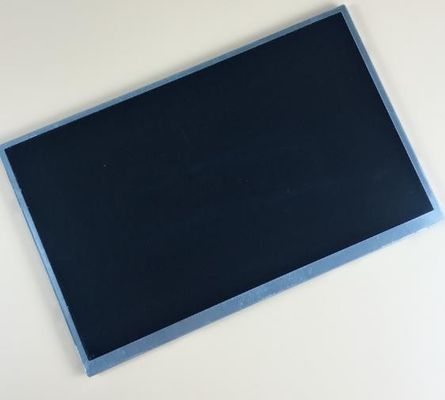

Ürün ayrıntıları:
|
| Üretici firma: | Keskin | Model adı: | LQ070Y3DG05 |
|---|---|---|---|
| Ekran boyutu: | 7,0 inç | Parlaklık: | 350cd / m |
| Piksel Sayısı: | 800 (RGB) × 480 (WVGA) 134PPI | Sinyal Türü: | Paralel RGB (1 kanal, 8 bit), 50 pimli Konektör |
| Arka Işık: | WLED, 20K saat, LED Sürücülü | Max. Maks. Ratings Puanlar: | Depolama Sıcaklığı: -30 ~ 80 ° C Çalışma Sıcaklığı: -20 ~ 70 ° C |
| Vurgulamak: | CCFL Sharp TFT LCD Ekran,WLED LVDS TFT Dokunmatik Panel |
||
LQ070 Serisi LQ070Y3DG05 LQ070Y3DG03 LQ070Y3DG02 LQ070Y3DG01
| Temel bilgi : | Panel Markası | KESKİN | Panel Modeli | LQ070Y3DG05  1 Uyumlu |
|---|---|---|---|---|
| Çapraz Boyut | 7.0 " | Uygulama | ||
| Panel Tipi | a-Si TFT-LCD, LCM | Model Takma Adı | M070SWP1 R3 | |
| Güvenilirlik : | Çalışma sıcaklığı. | -20 ~ 70 ° C | Saklama derecesi. | -30 ~ 80 ° C |
| RoHS Eyaleti | Titreşim Derecesi | 1,5 G (14,7 m / s²) |
| Piksel Özellikleri: | Piksel Biçimi | 800 (RGB) × 480 [WVGA] | Nokta Aralığı | 0,064 × 0,1805 mm (Y × D) |
|---|---|---|---|---|
| Yapılandırma | RGB Dikey Şerit | Piksel aralığı | 0,192 × 0,1805 mm (Y × D) [134PPI] | |
| Mekanik Boyut: | Görüntü Alanı | 153,6 × 86,64 mm (Y × D) | Çerçeve Alanı | 156,0 × 89,04 mm (Y × D) |
| Anahat Dim. | 165 × 104 mm (Y × D) | Anahat Derinliği | 5 / 8,2 (Tip / Maks.) Mm | |
| Anahat Özellikleri: | Form faktörü | Düz Dikdörtgen | Oryantasyon | Manzara türü |
| En Boy Oranı | 16: 9 (Y: D) | Şekil Stili | ||
| Delikler ve Parantezler: | Olmadan | |||
| Diğer özellikler : | Ağırlık | 194 g (Tipik) | Yüzey | Yansıma önleyici, Sert kaplama (3H) |
| Temel Bilgiler: | Parlaklık | 350 cd / m² (Tipik) | Kontrast Oranı | 500: 1 (Tipik) (Aktarıcı) |
|---|---|---|---|---|
| Görüş açısı | 70/70/50/70 (Tipik) (CR≥10) | Optik Mod | TN, Normalde Beyaz, Geçirgen | |
| Yönü Görüntüleme | saat 6 | Tepki Süresi | 16 (Tipik) (Tr + Td) (ms) | |
| Renk Performansı: | Renklilik | Gx: 0,310;Wy: 0.330 | Renk Numaraları | 16,7 M (8 bit) |
| Renk sıcaklığı | 6638K | Beyaz Tekdüzelik | 1,43 (Maks.) (5 puan) |
| Çerçeve Frekansı: | 60 Hz |
|---|---|
| Ters Tarama: | Evet (U / D, L / R) |
| Arka Işık Özellikleri: | Lamba Şekli | - | Lamba Tipi | WLED | Ömür | 20K (Min.) (Saat) |
|---|---|---|---|---|---|---|
| Değiştirme | - | Miktar | - | Durum | Kenar ışığı tipi | |
| Arayüz Özellikleri: | Tür | Panel sinyal arayüzüne dahildir | Durum | - | Lamba Sürücüsü | LED Sürücülü |
| Sürücü Elektrik: | Gerilim Girişi | 4.5 / 12.0 / 16.0V (Min./Tip./Maks.) | Akım Girişi | - | ||
| Tüketim | 2,1 W (Maks.) | |||||
| Sinyal Systerm: | Paralel RGB (1 kanal, 8 bit) | Mantık Gerilimi | 0≤VIL≤0.3VDD;0.7VDD≤VIH≤VDD | |||
|---|---|---|---|---|---|---|
| Sinyal Elektrik: | Gerilim Girişi | 3,3V (Tip.) | Akım Girişi | 100 / 150mA (Tip / Maks.) | ||
| Tüketim | 0,5 W (Maks.) | |||||
| Arayüz Özellikleri: | Tür | Bağlayıcı | Durum | - | ||
| Konektör Detayı: | Marka | Modeli | Pin Aralığı | Pinler | Miktar | Yapılandırma |
| STARCONN | 089H50-000000-G2-R | 0,5 mm | 50 iğne | 1 parça | ||
LQ070Y3DG05 ekranı destekler 800 (RGB) × 48016: 9 (G: Y) en boy oranına sahip (WVGA), pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik detaylara gelince, aktif alan 153.6 (G) × 86.64 (Y) mm, dış hat boyutu 165 (G) × 104 (Y) × 8.2 (D) mm, görüntüleme alanı boyutu 156.0 (G) × 89.04 (H) mm, Parlama Önleyici yüzey işleme ile, Sert kaplama (3H), net ağırlık 194g (Tipik).TN, Normalde Beyaz, Geçirgen LCM ürünü olarak LQ070Y3DG05, 350 cd / m² ekran parlaklığı sağlayabilir 500: 1 transimisif kontrast oranı, 70/70/50/70 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, saat 6 konumunda en iyi görüş yönü ve 16 (Tip.) (Tr + Td) ms tepki süresi.Gri tonlama veya alt pikselin parlaklığı, her nokta için 8 bitlik gri tonlama sinyali ile belirlenir, böylece% 50 renk gamı (NTSC) performansı ile 16.7M renkten oluşan bir palet sunar.Bu ürün, LED Sürücülü, Edge ışıklı tip olarak yerleştirilmiş ve 20K saatlik çalışma ömrüne sahip arka ışık sistemi olarak WLED'i benimsemiştir.
