Ürün ayrıntıları:
|

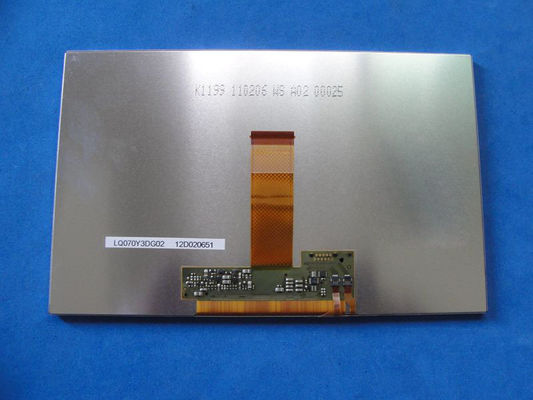

| Panel Modeli: | LQ070Y3DG02 | Panel Markası: | Keskin |
|---|---|---|---|
| çözüm: | 800 × 480 (RGB), WVGA, 133PPI | Panel Boyutu: | 7.0 İNÇ |
| Lamba tipi: | 8S3P WLED, 10K saat, Sürücüsüz | Sinyal Arayüzü: | Paralel RGB (1 kanal, 8 bit), 51 pimli FPC |
| Parlaklık: | 280cd / m | çevre: | Operating Temp.: -20 ~ 60 °C ; Çalışma Sıcaklığı: -20 ~ 60 ° C; Storage Temp.: -30 |
| Vurgulamak: | CCFL Sharp TFT LCD Ekran,WLED LVDS TFT Dokunmatik Panel |
||

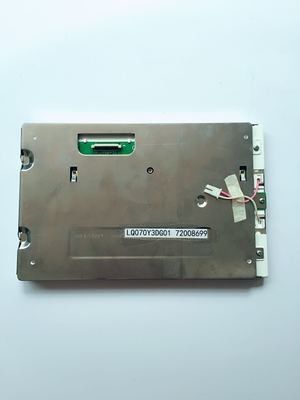

LQ070 Serisi LQ070Y3DG05 LQ070Y3DG03 LQ070Y3DG02 LQ070Y3DG01
| Ekran boyutu : | 7.0 " | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Numarası | Piksel Biçimi | Nokta Aralığı (H × V) | Piksel Aralığı (Y × D) |
| 800 × 480 (RGB), WVGA | RGB Yatay Şerit | 0,1905 × 0,0635 mm | 0.1905 × 0.1905 mm [133PPI] | |
| Mekanik Boyut: | Görüntü Alanı (Y × D) | Çerçeve Açıklığı (H × V) | Genel Boyut (H × V) | Genel Derinlik |
| 152,4 × 91,44 mm | - | 164,9 × 104 mm | 5.0 / 5.3 (Tip / Maks.) Mm | |
| Anahat Özellikleri: | Form Şekli | En Boy Oranı (H: V) | Oryantasyon | Şekil Stili |
| Düz Dikdörtgen | 15: 9 | Manzara türü | ||
| Dokunmatik panel : | Temas noktaları | Sinyal Tipi | Kontrolör | Teknoloji |
| - | - | Dokunmatik kontrolör olmadan | 4-telli Dirençli Dokunuş | |
| Diğer Özellikler: | kitle | Panel Kapak | Yüzey İşlem | |
| 160 / 175g (Tip / Maks.) | - | Yansıma önleyici, Sert kaplama (3H) | ||
| Delikler ve Parantezler: | Olmadan | |||
| Temel Bilgiler: | Parlaklık | Çalışma modu | Kontrast Oranı |
|---|---|---|---|
| 280 cd / m² (Tipik) | TN, Normalde Beyaz, Geçirgen | 450: 1 (Tipik) (Aktarıcı) | |
| İyi Görüntü | Görüş açısı | Tepki Süresi | |
| saat 6 | 65/65/50/60 (Tipik) (CR≥10) | 35 (Tipik) (Tr + Td) (ms) | |
| Dispaly Renk: | Renk sıcaklığı: | Destek Rengi | Renk Koordinatı |
| 6485K | 16,7 M (8 bit) | X: 0,313;Y: 0,329 | |
| Beyaz Tekdüzelik: | 1.10 / 1.30 (Typ./Max.)(5 puan) | ||
| Yenileme hızı : | 60 Hz |
|---|---|
| Ters Tarama: | Hayır |
| Arka Işık Özellikleri: | Tür | Durum | Yaşam (Saat) | Miktar | Şekil | Değiştirme |
|---|---|---|---|---|---|---|
| WLED | Kenar ışığı tipi | 10K (Min.) | 8S3P | 3 dize | - | |
| WLED Elektrik: | Giriş gerilimi | Giriş Akımı | Güç tüketimi | |||
| 25,6 / 28,0V (Tip / Maks.) | 20mA (Tipik) | 1,54 W (Tip.) | ||||
| Arayüz Özellikleri: | WLED Sürücü Durumu | Fiziksel Tip | Arayüz Konumu | |||
| Hayır | Panel sinyal arayüzüne dahildir | - | ||||
| Sinyal Elektrik: | Giriş gerilimi | Giriş Akımı | Güç tüketimi | |||
|---|---|---|---|---|---|---|
| 1.8 / 2.85V (Tip.) (VDDIO / VCI) | 10 / 45mA (Tipik) (IDDIO / IVCI) | - | ||||
| Ekran Sinyalleri için Voltaj: | 0≤VIL≤0.3VDDIO;0.7VDDIO≤VIH≤VDDIO | |||||
| Arayüz Özellikleri: | Sinyal Tipi | Fiziksel Tip | Arayüz Konumu | |||
| Paralel RGB (1 kanal, 8 bit) | FPC | - | ||||
| Arayüz Detayı: | Marka adı | Model adı | Miktar | Pinler | Pin Aralığı | PIN konfigürasyonu |
| 1 parça | 51 iğne | 0,3 mm | ||||
LQ070Y3DG02 ekranı destekler 800 × 480 (RGB)15: 9 (G: Y) en boy oranına sahip (WVGA), pikselleri RGB Yatay Şerit'te düzenlenmiştir.Mekanik detaylara gelince, 152,4 (G) × 91,44 (Y) mm aktif alana, 164,9 (G) × 104 (Y) × 5,3 (D) mm dış hat boyutuna, Parlama Önleyici, Sert kaplamalı (3H) yüzey boyutuna sahiptir. ), net ağırlık 160 / 175g (Tip / Maks.).TN, Normalde Beyaz, Geçirgen LCM ürünü olarak LQ070Y3DG02, 280 cd / m² ekran parlaklığı sağlayabilir 450: 1 transimisif kontrast oranı, 65/65/50/60 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, saat 6 konumunda en iyi görüş yönü ve 35 (Tip.) (Tr + Td) ms tepki süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 8 bitlik gri tonlama sinyali ile belirlenir, böylece 16.7M renkten oluşan bir palet ve ayrıca% 48 renk gamı (NTSC) performansıyla sunulur.Bu ürün, Edge ışık tipi olarak yerleştirilen ve 10K saatlik çalışma ömrü olan arka ışık sistemi olarak 8S3P WLED'i benimsemiştir, ayrıca harici arka ışık sürücüsüne de ihtiyaç vardır.
