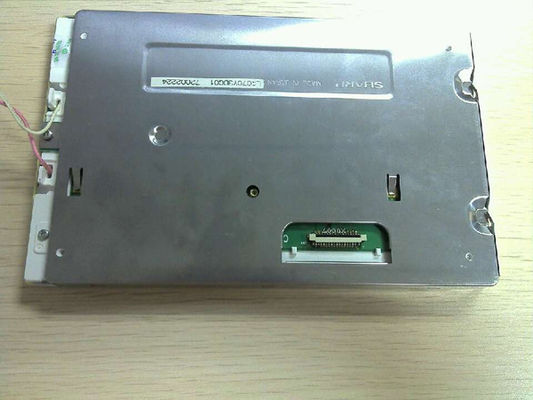

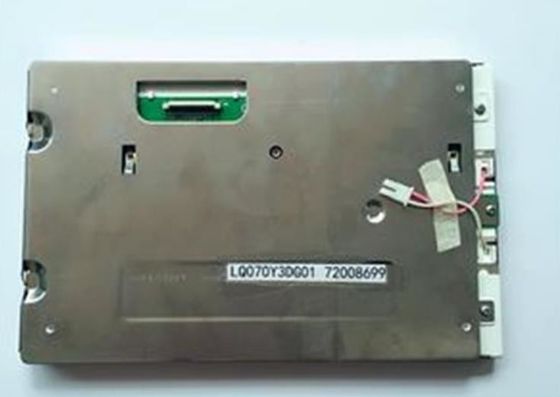

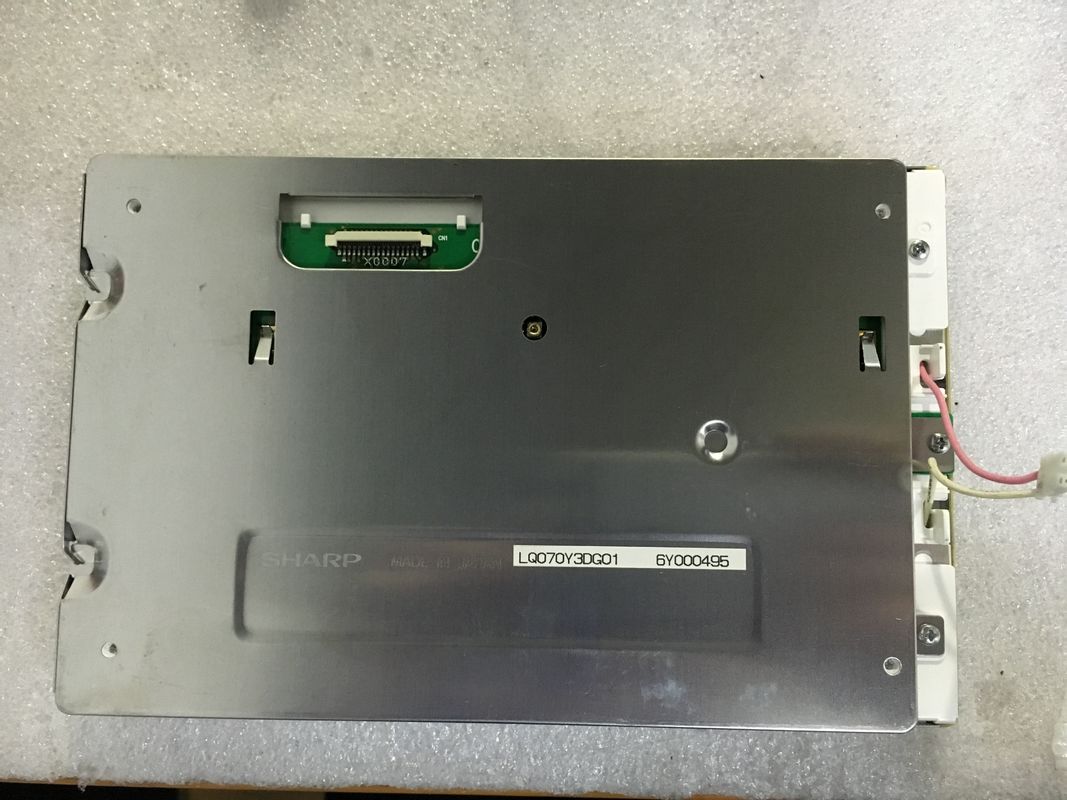

Ürün ayrıntıları:
|
| model: | LQ070Y3DG01 | Marka: | Keskin |
|---|---|---|---|
| Çapraz Boyut: | 7,0 inç | Parlaklık: | 380 cd / m² (Tipik) |
| arayüz türü: | CMOS (1 kanal, 6 bit) 32 pimli Konektör | Işık kaynağı: | CCFL [1 adet], 15K saat, W / O Sürücüsü |
| Piksel Biçimi: | 800 (RGB) × 480 [WVGA] 133PPI | çevre: | Operating Temperature: 0 ~ 50 °C ; Çalışma Sıcaklığı: 0 ~ 50 ° C; Storage Temperatu |
| Vurgulamak: | CCFL Sharp TFT LCD Ekran,WLED LVDS TFT Dokunmatik Panel |
||
LQ070 Serisi LQ070Y3DG05 LQ070Y3DG03 LQ070Y3DG02 LQ070Y3DG01
| Piksel Özellikleri: | çözüm | 800 (RGB) × 480, WVGA | Nokta Aralığı (mm) | 0,0635 × 0,1905 (Y × D) |
|---|---|---|---|---|
| Piksel Biçimi | RGB Dikey Şerit | Piksel Aralığı (mm) | 0,1905 × 0,1905 (Y × D) [133PPI] | |
| Mekanik Boyut: | Aktif Alan (mm) | 152,4 (Y) × 91,44 (D) | Çerçeve Alanı (mm) | 157,2 (Y) × 96,35 (D) |
| Anahat Ölçü (mm) | 175 (Y) × 111.5 (D) | Derinlik (mm) | 13,5 / 13,8 (Tipik / Maks.) | |
| Anahat Özellikleri: | Form Stili | Düz Dikdörtgen | Anahat Şekli | |
| En Boy Oranı | 15: 9 (Y: D) | Oryantasyon | Manzara türü | |
| Montaj : | Arka montaj delikleri (4-Φ2.2) | |||
| Diğer Özellikler: | Ağırlık | 340 g (Tipik) | Tedavi | - |
| Temel Bilgiler: | Parlaklık (cd / m²) | 380 (Tipik) | Kontrast Oranı | 350: 1 (Tipik) (Aktarıcı) |
|---|---|---|---|---|
| Görüş açısı | 60/60/50/60 (Tipik) (CR≥10) | Ekran modu | TN, Normalde Beyaz, Geçirgen | |
| En iyi görünüm | saat 6 | Yanıt (ms) | 10/15 (Tipik) (Tr / Td) | |
| Renk Performansı: | Beyaz Koordinat | X: 0,313;Y: 0,329 | Ekran Renkleri | 262 K (6 bit) |
| Renk sıcaklığı | 6485K | Beyaz Tekdüzelik | - |
| Kare hızı : |
60 Hz |
|---|---|
| Ters Tarama: | Evet (U / D, L / R) |
| Güç tüketimi : | 5,3 W (Tip.) |
| Sinyal Elektrik: | Gerilim beslemesi | 5.0V (Tip.) | Akım kaynağı | 300 / 450mA (Tip / Maks.) | ||
|---|---|---|---|---|---|---|
| Tüketim | 1,5 W (Tipik) | |||||
| Sinyal Tipi: | CMOS (1 kanal, 6 bit) | Sinyal Voltajı | - | |||
| Arayüz Özellikleri: | Durum | - | Tür | Bağlayıcı | ||
| Arayüz Detayı: | Marka | Modeli | Miktar | Pinler | Saha | PIN konfigürasyonu |
| JAE | IL-FPR-32S-VF | 1 parça | 32 iğne | 0,5 mm | ||
| Arka Işık Özellikleri: | Şekil | Düz | Tür | CCFL | Durum | Kenar ışığı tipi |
|---|---|---|---|---|---|---|
| Değiştirme | - | Miktar | 1 parça | Ömür | 15K (Tipik) (Saat) | |
| Lamba Elektrik: | Gerilim beslemesi | 760 ± 80V | Akım kaynağı | 5.0 ± 0.5mA | ||
| Sıklık | 40 / 70KHz (Min./Maks.) | Başlangıç Gerilimi | 1640V (Maks.) (Ta = 0 ℃) | |||
| Tüketim | 3,8 W (Tipik) | |||||
| Arayüz Özellikleri: | Durum | - | Tür | Bağlayıcı | ||
| Arayüz Detayı: | Marka | Modeli | Miktar | Pinler | Saha | PIN konfigürasyonu |
| JST | SM02B-BHSS-1-TB | 1 parça | 2 iğne | 3,5 mm | BLL-2PINS-HL | |
| Arka Işık Sürücüsü: | Hayır | |||||
LQ070Y3DG01 ekranı destekler 800 (RGB) × 48015: 9 (G: Y) en boy oranına sahip (WVGA), pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik ayrıntılara gelince, 152,4 (G) × 91,44 (Y) mm aktif alana, 175 (G) × 111,5 (Y) × 13,8 (D) mm dış hat boyutuna, 157,2 (G) × 96,35 görüş alanı boyutuna sahiptir. (H) mm, net ağırlık 340g (Tipik).TN, Normalde Beyaz, Geçirgen LCM ürünü olarak LQ070Y3DG01, 380 cd / m² ekran parlaklığı sağlayabilir 350: 1 transimisif kontrast oranı, 60/60/50/60 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, saat 6 konumunda en iyi görüş yönü ve 10/15 (Tip.) (Tr / Td) ms tepki süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 6 bitlik gri skala sinyali ile belirlenir, böylece 262K renkten oluşan bir palet sunar.Bu ürün, Edge ışık tipi olarak yerleştirilmiş ve 15K saatlik çalışma ömrüne sahip arka ışık sistemi olarak 1 adet CCFL'yi benimsemiştir, ayrıca harici arka ışık sürücüsüne ihtiyaç vardır.
