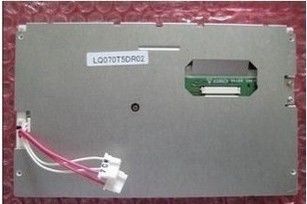

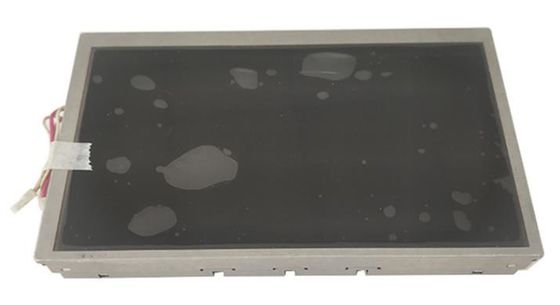

Ürün ayrıntıları:
|
| Üretici firma: | Keskin | Model adı: | LQ070T5DR02 |
|---|---|---|---|
| Arka Işık: | 2 adet CCFL, 10K saat, Sürücü Yok | Sinyal Türü: | Paralel RGB (1 kanal, 6 bit), 36 pimli Konektör |
| Ekran boyutu: | 7.0 İNÇ | Parlaklık: | 400 cd / m² (Tip.) |
| Piksel Sayısı: | 480 (RGB) × 240 (WQVGA) 77PPI | Max. Maks. Ratings Puanlar: | Storage Temp.: -40 ~ 85 °C Operating Temp.: -30 ~ 85 °C ; Depolama Sıcaklığı: -40 ~ 85 ° C |
| Vurgulamak: | CCFL Sharp TFT LCD Ekran,WLED LVDS TFT Dokunmatik Panel |
||

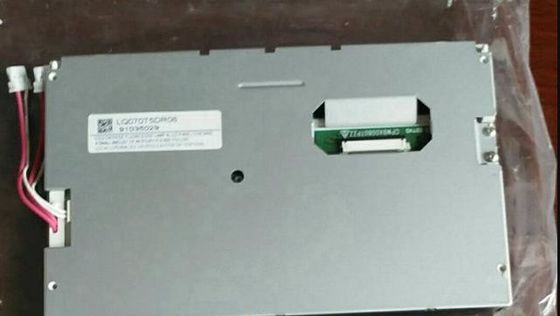

LQ070 Serisi LQ070T5GG01C LQ070T5DR06 LQ070T5DR02 LQ070T5BG01
| Temel Bilgiler: | Marka | KESKİN | Modeli | LQ070T5DR02 |
|---|---|---|---|---|
| Tür | LCM a-Si TFT-LCD | İçin kullanılır | ||
| Ekran boyutu | 7.0 " | Takma ad | - | |
| Çevre: | Saklama derecesi. | -40 ~~ 85 ° C | Çalışma sıcaklığı. | -30 ~~ 85 ° C |
| RoHS | - | Titreşim | 2,9 G (28,4 m / s²) |
| Piksel Özellikleri: | çözüm | 480 (RGB) × 240, WQVGA | Nokta Aralığı (mm) | 0,107 × 0,3625 (Y × D) |
|---|---|---|---|---|
| Piksel Biçimi | RGB Dikey Şerit | Piksel Aralığı (mm) | 0,321 × 0,3625 (Y × D) [77PPI] | |
| Mekanik Boyut: | Aktif Alan (mm) | 154,08 (Y) × 87 (D) | Çerçeve Alanı (mm) | 159,1 (Y) × 91,9 (D) |
| Anahat Ölçü (mm) | 170,1 (Y) × 103,4 (D) | Derinlik (mm) | 15.2 ± 0.5 | |
| Anahat Özellikleri: | Form Stili | Düz Dikdörtgen | Anahat Şekli | |
| En Boy Oranı | 16: 9 (Y: D) | Oryantasyon | Manzara türü | |
| Montaj : | Arka montaj delikleri (4-Φ2.05) | |||
| Diğer Özellikler: | Ağırlık | 280 g (Maks.) | Tedavi | Yansıma Önleme, Yansıma Önleme |
| Temel Bilgiler: | Parlaklık (cd / m²) | 400 (Tipik) | Kontrast Oranı | 100: 1 (Min.) (Aktarıcı) |
|---|---|---|---|---|
| Görüş açısı | 65/65/40/65 (Tipik) (CR≥5) | Ekran modu | TN, Normalde Beyaz, Geçirgen | |
| En iyi görünüm | saat 6 | Yanıt (ms) | 30/50 (Tipik) (Tr / Td) | |
| Renk Performansı: | Beyaz Koordinat | X: 0,313;Y: 0,329 | Ekran Renkleri | 262 K (6 bit) |
| Renk sıcaklığı | 6485K | Beyaz Tekdüzelik | - |
| Sinyal Elektrik: | Gerilim beslemesi | 5/10 / -10V (Tipik) (VSH / VGH / VGL) | Akım kaynağı | 35/25 / -22mA (Tipik) (ISH / IGH / IGL) | ||
|---|---|---|---|---|---|---|
| Sinyal Tipi: | Paralel RGB (1 kanal, 6 bit) | Sinyal Voltajı | VIL≤0.9V;2.3V≤VIH | |||
| Arayüz Özellikleri: | Durum | - | Tür | Bağlayıcı | ||
| Arayüz Detayı: | Marka | Modeli | Miktar | Pinler | Saha | PIN konfigürasyonu |
| JST | 36FLZ-RSM1-R-TB | 1 parça | 36 iğne | 0,5 mm | DRGB-36P1C6B-020A | |
| Arka Işık Özellikleri: | Şekil | Düz | Tür | CCFL | Durum | Kenar ışığı tipi (Alt taraf) |
|---|---|---|---|---|---|---|
| Değiştirme | - | Miktar | 2 parça | Ömür | 10K (Min.) (Saat) | |
| Lamba Elektrik: | Gerilim beslemesi | 370 ± 40V | Akım kaynağı | 6.0 ± 0.5mA | ||
| Sıklık | 45 / 70KHz (Min./Maks.) | Başlangıç Gerilimi | 1300 / 1350V (Maks.) (Ta = + 25 / -30 ℃) | |||
| Tüketim | 4,5 W (Tipik) | |||||
| Arayüz Özellikleri: | Durum | - | Tür | Bağlayıcı | ||
| Arayüz Detayı: | Marka | Modeli | Miktar | Pinler | Saha | PIN konfigürasyonu |
| JST | BHR-02 (8.0) VS-1N | 2 parça | 2 iğne | 8,0 mm | BLL-2PINS-HL | |
| Arka Işık Sürücüsü: | Hayır | |||||
LQ070T5DR02 ekranı destekler 480 (RGB) × 24016: 9 (G: Y) en boy oranına sahip (WQVGA), pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik detaylara gelince, 154.08 (G) × 87 (Y) mm aktif alana, 170.1 (G) × 103.4 (Y) × 15.7 (D) mm dış hat boyutuna, 159.1 (G) × 91.9 görüş alanı boyutuna sahiptir. (H) mm, Yansıma Önleyici, Yansıma Önleyici, net ağırlık 280 g (Maks.) İle yüzey.Bir TN, Normalde Beyaz, Geçirgen LCM ürünü olarak LQ070T5DR02, 400 cd / m² ekran parlaklığı sağlayabilir 100: 1 transimisif kontrast oranı, 65/65/40/65 (Tip.) (CR≥5) (L / R / U / D) görüş açısı, saat 6 konumunda en iyi görüş yönü ve 30/50 (Tip.) (Tr / Td) ms tepki süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 6 bitlik gri skala sinyali ile belirlenir, böylece 262K renkten oluşan bir palet sunar.Bu ürün, Edge ışık tipi (Alt taraf) olarak yerleştirilmiş ve 10K saatlik çalışma ömrü olan arka ışık sistemi olarak 2 adet CCFL'yi benimsemiştir, ayrıca harici arka ışık sürücüsüne de ihtiyaç vardır.
