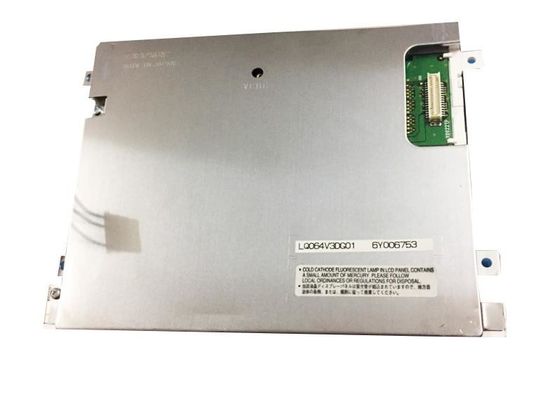

Ürün ayrıntıları:
|
| Panel Modeli: | LQ064V3DG02 | Panel Markası: | Keskin |
|---|---|---|---|
| Parlaklık: | 325 cd / m² (Tipik) | Panel Boyutu: | 6,4 İNÇ |
| Lamba tipi: | 2 adet CCFL, 50K saat, Sürücüsüz | çözüm: | 640 (RGB) × 480, VGA, 124PPI |
| Sinyal Arayüzü: | Paralel RGB (1 kanal, 6 bit), 31 pimli Konektör | çevre: | Operating Temp.: -30 ~ 80 °C ; Çalışma Sıcaklığı: -30 ~ 80 ° C; Storage Temp.: -30 |
| Vurgulamak: | QVGA Sharp TFT LCD Ekran,Simetri Keskin TFT Panel |
||
LQ064 Serisi LQ064V3DG06 LQ064V3DG05 LQ064V3DG04 LQ064V3DG02 LQ064V3DG01 LQ064V1DS11
| Temel Bilgiler: | Parlaklık | 325 cd / m² (Tipik) | Kontrast Oranı | 350: 1 (Tipik) (Aktarıcı) |
|---|---|---|---|---|
| İyi Görüntü | saat 12 | Tepki Hızı | 8/21 (Tipik) (Tr / Td) (ms) | |
| Görüş açısı | 70/70/70/40 (Tipik) (CR≥5) | Çalışma modu | TN, Normalde Beyaz, Geçirgen | |
| Renk Performansı: | Renklilik | Gx: 0,313;Wy: 0,329 | Destek Rengi | 262 K (6 bit) |
| Renk sıcaklığı | 6485K | Beyaz Tekdüzelik | - |
| Piksel Özellikleri: | Piksel Sayısı | 640 (RGB) × 480 [VGA] | Aranjman | RGB Dikey Şerit |
|---|---|---|---|---|
| Nokta Aralığı (G × Y) | 0,068 × 0,204 mm | Piksel Aralığı (G × Y) | 0,204 × 0,204 mm [124PPI] | |
| Fiziksel boyut : | Aktif Görüntüleme | 130,56 (G) × 97,92 (Y) mm | Genel Dim. | 161,3 (G) × 117 (Y) mm |
| Çerçeve Açma | 135,3 (G) × 103,0 (Y) mm | Genel Derinlik | 12,0 (Tipik) mm | |
| Anahat Özellikleri: | Form Şekli | Düz Dikdörtgen | Oryantasyon | Manzara türü |
| En Boy Oranı (G: Y) | 4: 3 | Şekil Stili | ||
| Sabitleme: | Sol, sağ salyangozlarda yüz montaj delikleri (4-Ф3.2) | |||
| Diğer detay: | kitle | 280 g (Maks.) | Yüzey | Parlama önleyici |
| Sinyal Elektrik: | Giriş Akımı | 290 / 200mA (Tipik) (ICC) | Giriş gerilimi | 3.3 / 5.0V (Tipik) (VCC) | ||
|---|---|---|---|---|---|---|
| Tüketim | - | Sinyal Arayüzü | Paralel RGB (1 kanal, 6 bit) | |||
| Sinyaller için Mantık Gerilimi: | -0.3V≤VIL≤0.9V;2.3V≤VIH≤5.5V | |||||
| Arayüz Özellikleri: | Durum | - | Fiziksel Tip | Bağlayıcı | ||
| Sinyal Arayüzü: | Marka | Modeli | Miktar | Pin Aralığı | Pin Miktarı | Pin Ataması |
| HRS | DF9BA-31P-1V | 1 parça | 1.0 mm | 31 iğne | DRGB-31P1C6B-010K | |
| Lamba Özellikleri: | Lamba Şekli | Düz | Lamba Tipi | CCFL | Durum | Kenar ışığı tipi (Alt taraf) |
|---|---|---|---|---|---|---|
| Değiş tokuş | - | Miktar | 2 parça | Hayat | 50K (Tipik) (Saat) | |
| Lamba Elektrik: | Giriş Akımı | 10.0 ± 1.0mA | Giriş gerilimi | 370 ± 40V | ||
| Sıklık | 35 / 80KHz (Min./Maks.) | Açma Gerilimi | - | |||
| Arayüz Özellikleri: | Durum | - | Fiziksel Tip | Bağlayıcı | ||
| Arayüz Detayı: | Marka | Modeli | Miktar | Pin Aralığı | Pin Miktarı | Pin Ataması |
| JST | BHR-04VS-1 | 1 parça | 4.0 mm | 4 iğne | BLL-4PINS-HHNL | |
| Arka Işık Sürücüsü: | Hayır | |||||
LQ064V3DG02 ekranı destekler 640 (RGB) × 4804: 3 (G: Y) en boy oranına sahip (VGA), pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik detaylara gelince, aktif alan 130,56 (G) × 97,92 (Y) mm, dış hat boyutu 161,3 (G) × 117 (Y) mm, görüş alanı boyutu 135,3 (G) × 103,0 (Y) mm, Parlama Önleyici yüzey işlemeli, net ağırlık 280g (Maks.).TN, Normalde Beyaz, Geçirgen LCM ürünü olarak LQ064V3DG02, 325 cd / m² ekran parlaklığı sağlayabilir 350: 1 transimisif kontrast oranı, 70/70/70/40 (Tip.) (CR≥5) (L / R / U / D) görüş açısı, saat 12 konumunda en iyi görüş yönü ve 8/21 (Tip.) (Tr / Td) ms tepki süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 6 bitlik gri skala sinyali ile belirlenir, böylece 262K renkten oluşan bir palet sunar.Bu ürün, Edge ışık tipi (Alt taraf) olarak yerleştirilmiş ve 50K saatlik çalışma ömrü olan arka ışık sistemi olarak 2 adet CCFL'yi benimsemiştir, ayrıca harici arka ışık sürücüsüne de ihtiyaç vardır.
