Ürün ayrıntıları:
|

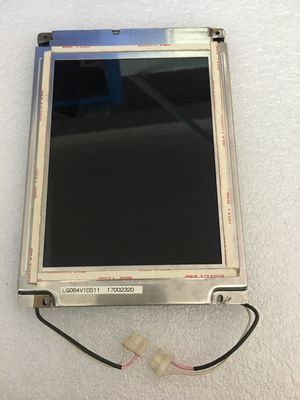

| Üretici firma: | Keskin | Model adı: | LQ064V1DS11 |
|---|---|---|---|
| Parlaklık: | 300 cd / m² (Tip.) | Piksel Sayısı: | 640 (RGB) × 480 (VGA) 124PPI |
| Ekran boyutu: | 6.4 inç | Arka Işık: | 2 adet CCFL, 50K saat, Sürücü Yok |
| Sinyal Türü: | Paralel RGB (1 kanal, 6 bit), Konektör 30 pim | Max. Maks. Ratings Puanlar: | Depolama Sıcaklığı: -25 ~ 70 ° C Çalışma Sıcaklığı: 0 ~ 55 ° C |
| Vurgulamak: | QVGA Sharp TFT LCD Ekran,Simetri Keskin TFT Panel |
||
LQ064 Serisi LQ064V3DG06 LQ064V3DG05 LQ064V3DG04 LQ064V3DG02 LQ064V3DG01 LQ064V1DS11
| Temel Bilgiler: | Parlaklık | 300 cd / m² (Tipik) | Kontrast Oranı | 150: 1 (Min.) (Aktarıcı) |
|---|---|---|---|---|
| İyi Görüntü | saat 6 | Tepki Hızı | 20/40 (Tipik) (Tr / Td) (ms) | |
| Görüş açısı | 70/70/40/70 (Tipik) (CR≥5) | Çalışma modu | TN, Normalde Beyaz, Geçirgen | |
| Renk Performansı: | Renklilik | Gx: 0,313;Wy: 0,325 | Destek Rengi | 262 K (6 bit) |
| Renk sıcaklığı | 6518K | Beyaz Tekdüzelik | 1,45 (Maks.) (5 puan) |
| Piksel Özellikleri: | Piksel Sayısı | 640 (RGB) × 480 [VGA] | Aranjman | RGB Dikey Şerit |
|---|---|---|---|---|
| Nokta Aralığı (G × Y) | 0,068 × 0,202 mm | Piksel Aralığı (G × Y) | 0,204 × 0,202 mm [124PPI] | |
| Fiziksel boyut : | Aktif Görüntüleme | 130,56 (G) × 96,96 (Y) mm | Genel Dim. | 178,8 (G) × 126,8 (Y) mm |
| Çerçeve Açma | - | Genel Derinlik | 12,0 (Tipik) mm | |
| Anahat Özellikleri: | Form Şekli | Düz Dikdörtgen | Oryantasyon | Manzara türü |
| En Boy Oranı (G: Y) | 4: 3 | Şekil Stili | ||
| Sabitleme: | Yüz montaj delikleri (4-Ф3.0) | |||
| Diğer detay: | kitle | 275 g (Maks.) | Yüzey | Sert kaplama (3H), Yansıma Önleme |
| Sinyal Elektrik: | Giriş Akımı | 250mA (Tipik) (ICC) | Giriş gerilimi | 5.0V (Tipik) (VCC) | ||
|---|---|---|---|---|---|---|
| Tüketim | - | Sinyal Arayüzü | Paralel RGB (1 kanal, 6 bit) | |||
| Sinyaller için Mantık Gerilimi: | VIL≤0.3VCC;0.7VCC≤VIH | |||||
| Arayüz Özellikleri: | Durum | - | Fiziksel Tip | Bağlayıcı | ||
| Sinyal Arayüzü: | Marka | Modeli | Miktar | Pin Aralığı | Pin Miktarı | Pin Ataması |
| JST | 30FLS-RSM1-TB | 1 parça | 0,5 mm | 30 iğne | DRGB-30P1C6B-030B | |
| Lamba Özellikleri: | Lamba Şekli | Düz | Lamba Tipi | CCFL | Durum | Kenar ışık türü (Üst ve Alt) |
|---|---|---|---|---|---|---|
| Değiş tokuş | - | Miktar | 2 parça | Hayat | 50K (Tipik) (Saat) | |
| Lamba Elektrik: | Giriş Akımı | 2.0 / 6.0 / 6.5mA (Min./Tip./Maks.) | Giriş gerilimi | 360V (Tip.) | ||
| Sıklık | 20/35 / 60KHz (Min./Tip./Maks.) | Açma Gerilimi | 800 / 1000V (Maks.) (Ta = + 25/0 ℃) | |||
| Tüketim | 5,32 W (Tip.) | |||||
| Arayüz Özellikleri: | Durum | - | Fiziksel Tip | Bağlayıcı | ||
| Arayüz Detayı: | Marka | Modeli | Miktar | Pin Aralığı | Pin Miktarı | Pin Ataması |
| JST | BHR-03VS-1 | 2 parça | 4.0 mm | 3 iğne | BLL-3PINS-HNL | |
| Arka Işık Sürücüsü: | Hayır | |||||
LQ064V1DS11 ekranı destekler 640 (RGB) × 4804: 3 (G: Y) en boy oranına sahip (VGA), pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik detaylara gelince, 130,56 (G) × 96,96 (Y) mm aktif alan, 178,8 (G) × 126,8 (Y) mm dış hat boyutu, Sert kaplama (3H), Yansıma önleyici, net ağırlık 275 g (Maks.).TN, Normalde Beyaz, Geçirgen LCM ürünü olarak LQ064V1DS11, 300 cd / m² ekran parlaklığı sağlayabilir 150: 1 transimisif kontrast oranı, 70/70/40/70 (Tip.) (CR≥5) (L / R / U / D) görüş açısı, en iyi görüş yönü saat 6'da ve tepki süresi 20/40 (Tip.) (Tr / Td) ms.Gri skala veya alt pikselin parlaklığı, her nokta için 6 bitlik gri skala sinyali ile belirlenir, böylece 262K renkten oluşan bir palet sunar.Bu ürün, Edge ışık tipi (Üst ve Alt) olarak yerleştirilen ve 50K saatlik çalışma ömrü olan arka ışık sistemi olarak 2 adet CCFL'yi benimsemiştir, ayrıca harici arka ışık sürücüsüne de ihtiyaç vardır.
