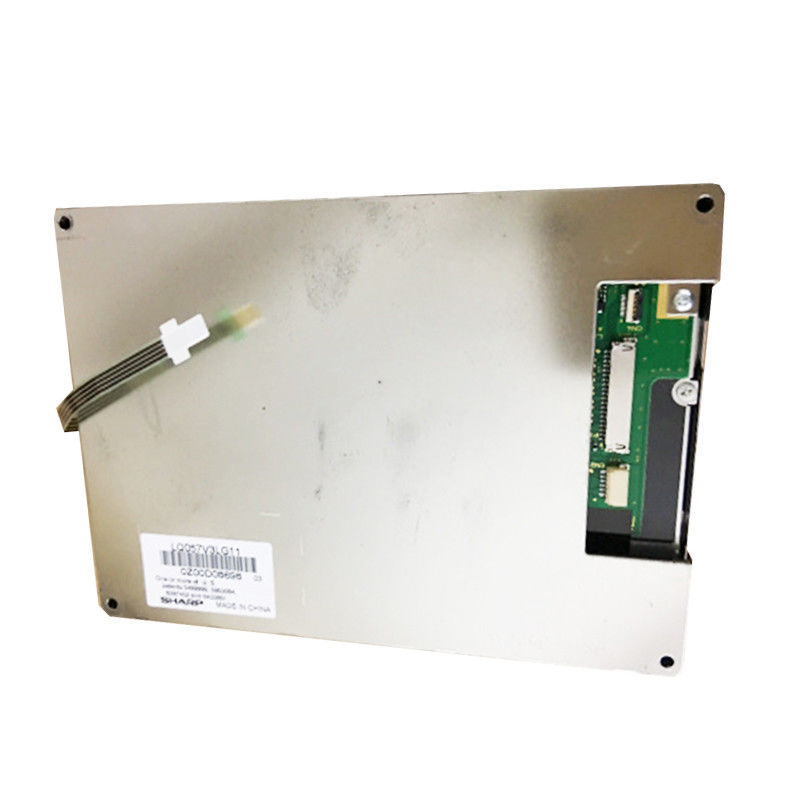

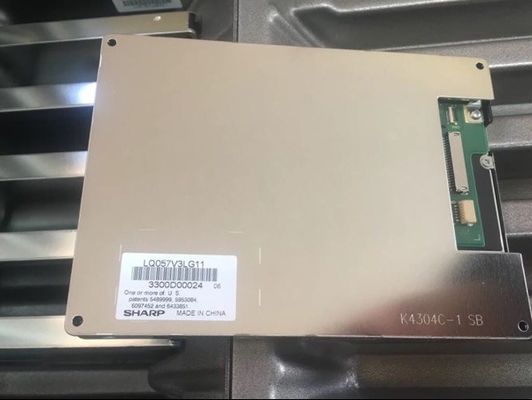

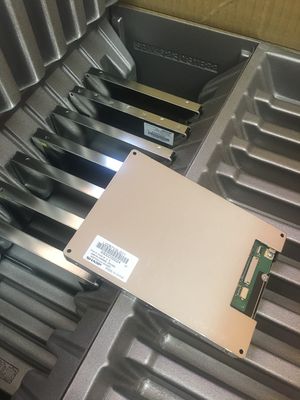

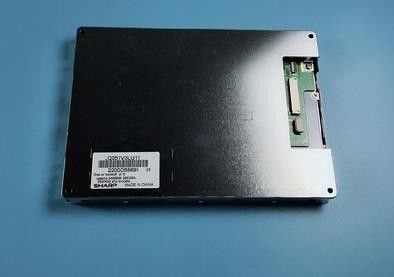

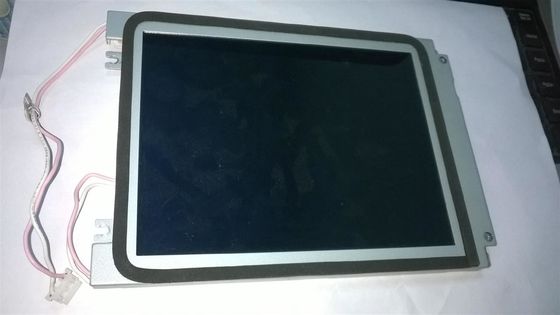

Ürün ayrıntıları:
|
| Üretici firma: | Keskin | Model adı: | LQ057V3LG11 |
|---|---|---|---|
| Parlaklık: | 350 cd / m² (Tip.) | Ekran boyutu: | 5.7 İnç |
| Sinyal Türü: | LVDS (1 kanal, 6 bit), 20 pimli Konektör | Arka Işık: | WLED, LED Sürücülü |
| Piksel Sayısı: | 640 (RGB) × 480 (VGA) 141PPI | Max. Maks. Ratings Puanlar: | Storage Temp.: -30 ~ 80 °C Operating Temp.: -20 ~ 70 °C ; Depolama Sıcaklığı: -30 ~ 80 ° C |
| Vurgulamak: | QVGA Sharp TFT LCD Ekran,Simetri Keskin TFT Panel |
||
LQ057 Serisi LQ057V3LG11 LQ057V3DG02 LQ057V3DG01
| Temel Detay: | Üretici firma | KESKİN | Model adı | LQ057V3LG11 |
|---|---|---|---|---|
| Panel Tipi | a-Si TFT-LCD, LCM | Başka bir isim | - | |
| Panel Boyutu | 5,7 inç | İçin tasarlandı | ||
| En yüksek reyting : | OP Sıcaklığı | -20 ~ 70 ° C | ST Sıcaklığı | -30 ~ 80 ° C |
| Titreşim Seviyesi | 2,0 G (19,6 m / s²) | RoHS |
| Temel Bilgiler: | Parlaklık | 350 cd / m² (Tipik) | Kontrast Oranı | 500: 1 (Tipik) (Aktarıcı) |
|---|---|---|---|---|
| İyi Görüntü | saat 12 | Tepki Hızı | 30 (Tipik) (Tr + Td) (ms) | |
| Görüş açısı | 70/70/50/70 (Tipik) (CR≥10) | Çalışma modu | TN, Normalde Beyaz, Geçirgen | |
| Renk Performansı: | Renklilik | Gx: 0,313;Wy: 0,329 | Destek Rengi | 262 K (6 bit) |
| Renk sıcaklığı | 6485K | Beyaz Tekdüzelik | - |
| Piksel Özellikleri: | Piksel Sayısı | 640 (RGB) × 480 [VGA] | Aranjman | RGB Dikey Şerit |
|---|---|---|---|---|
| Nokta Aralığı (G × Y) | 0,060 × 0,180 mm | Piksel Aralığı (G × Y) | 0.180 × 0.180 mm [141PPI] | |
| Fiziksel boyut : | Aktif Görüntüleme | 115,2 (G) × 86,4 (Y) mm | Genel Dim. | 144 (G) × 104,6 (Y) mm |
| Çerçeve Açma | 121,0 (G) × 92,2 (Y) mm | Genel Derinlik | 12,3 ± 0,5 mm | |
| Anahat Özellikleri: | Form Şekli | Düz Dikdörtgen | Oryantasyon | Manzara türü |
| En Boy Oranı (G: Y) | 4: 3 | Şekil Stili | ||
| Sabitleme: | Arka montaj delikleri (4 adet) | |||
| Diğer detay: | kitle | 190 g (Maks.) | Yüzey | Yansıma önleyici, Sert kaplama (2H) |
| Sinyal Elektrik: | Giriş Akımı | 100 / 150mA (Tip / Maks.) | Giriş gerilimi | 3,3V (Tip.) | ||
|---|---|---|---|---|---|---|
| Tüketim | - | Sinyal Arayüzü | LVDS (1 kanal, 6 bit) | |||
| Arayüz Özellikleri: | Durum | - | Fiziksel Tip | Bağlayıcı | ||
| Sinyal Arayüzü: | Marka | Modeli | Miktar | Pin Aralığı | Pin Miktarı | Pin Ataması |
| HRS | DF19L-20P-1H | 1 parça | 1.0 mm | 20 iğne | LVDS-20P1C6B-010C | |
| Yenileme hızı : | 60 Hz |
|---|---|
| Ters Tarama: | Evet (U / D, L / R) |
| Güç tüketimi : | 2,3 W (Tipik) |
| Lamba Özellikleri: | Lamba Şekli | - | Lamba Tipi | WLED | Durum | Kenar ışığı tipi |
|---|---|---|---|---|---|---|
| Değiş tokuş | - | Miktar | - | Hayat | - | |
| Arayüz Özellikleri: | Durum | - | Fiziksel Tip | Bağlayıcı | ||
| Arayüz Detayı: | Marka | Modeli | Miktar | Pin Aralığı | Pin Miktarı | Pin Ataması |
| JST | SM06B-SRSS-TB (LF) (SN) | 1 parça | 1.0 mm | 6 iğne | ||
| Arka Işık Sürücüsü: | LED Sürücülü | |||||
| Sürücü Elektrik: | Giriş Akımı | 150mA (Tipik) | Giriş gerilimi | 12.0V (Tip.) | ||
LQ057V3LG11 ekranı destekler 640 (RGB) × 4804: 3 (G: Y) en boy oranına sahip (VGA), pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik detaylara gelince, aktif alan 115,2 (G) × 86,4 (Y) mm, dış hat boyutu 144 (G) × 104,6 (Y) × 12,8 (D) mm, görüş alanı boyutu 121,0 (G) × 92,2 (H) mm, Parlama Önleyici yüzey işleme ile, Sert kaplama (2H), net ağırlık 190g (Maks.).TN, Normalde Beyaz, Geçirgen LCM ürünü olarak LQ057V3LG11, 350 cd / m² ekran parlaklığı sağlayabilir 500: 1 transimisif kontrast oranı, 70/70/50/70 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, saat 12 konumunda en iyi görüş yönü ve 30 (Tip.) (Tr + Td) ms tepki süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 6 bitlik gri skala sinyali ile belirlenir, böylece 262K renkten oluşan bir palet sunar.Bu ürün, LED Sürücülü Edge ışıklı tip olarak yerleştirilen arka ışık sistemi olarak WLED'i benimsemiştir.
