Ürün ayrıntıları:
|

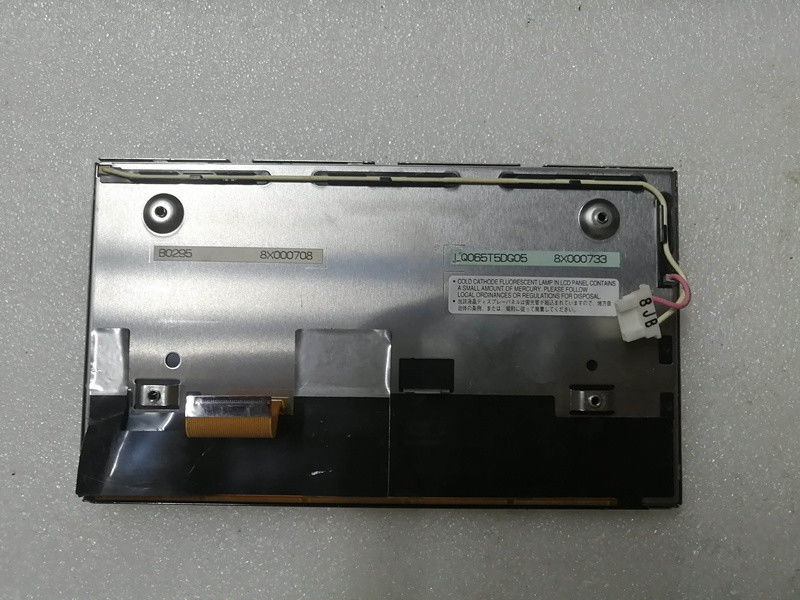

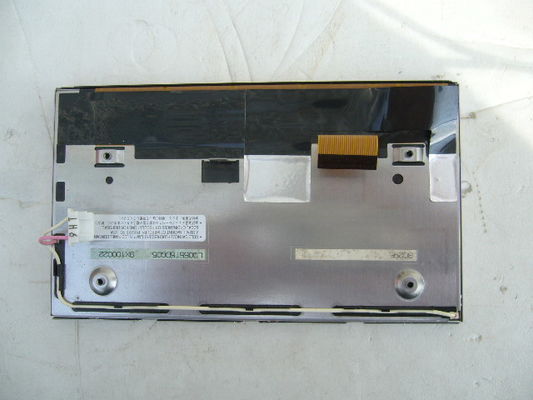

model: | LQ065T5DG01 | Marka: | Keskin |
---|---|---|---|
Yapılandırma: | RGB Dikey Şerit | Parlaklık: | 500 cd / m² (Tip.) |
Çapraz Boyut: | 6.5 inç | Piksel Biçimi: | 480 (RGB) × 234 82PPI |
Işık kaynağı: | CCFL [1 adet], 7K saat, W / O Sürücüsü | çevre: | Operating Temperature: -30 ~ 85 °C ; Çalışma Sıcaklığı: -30 ~ 85 ° C; Storage Tempe |
Vurgulamak: | QVGA Sharp TFT LCD Ekran,Simetri Keskin TFT Panel |
LQ065 Serisi LQ065T5DG05 LQ065T5DG04 LQ065T5DG01
Piksel Özellikleri: | çözüm | 480 (RGB) × 234 | Nokta Aralığı (mm) | 0.100 × 0.339 (Y × D) |
---|---|---|---|---|
Piksel Biçimi | RGB Dikey Şerit | Piksel Aralığı (mm) | 0,300 × 0,339 (Y × D) [82PPI] | |
Mekanik Boyut: | Aktif Alan (mm) | 144 (Y) × 79,326 (D) | Çerçeve Alanı (mm) | - |
Anahat Ölçü (mm) | 157,6 (Y) × 90,8 (D) | Derinlik (mm) | 7,8 (Tipik) | |
Anahat Özellikleri: | Form Stili | Düz Dikdörtgen | Anahat Şekli | |
En Boy Oranı | 16: 9 (Y: D) | Oryantasyon | Manzara türü | |
Diğer Özellikler: | Ağırlık | 230 g | Tedavi | - |
Temel Bilgiler: | Parlaklık (cd / m²) | 500 (Tipik) | Kontrast Oranı | 100: 1 (Min.) (Aktarıcı) |
---|---|---|---|---|
Görüş açısı | 55/55/55/30 (Tipik) (CR≥10) | Ekran modu | TN, Normalde Beyaz, Geçirgen | |
En iyi görünüm | saat 12 | Yanıt (ms) | 30/50 (Tipik) (Tr / Td) | |
Renk Performansı: | Beyaz Koordinat | X: 0,313;Y: 0,329 | Ekran Renkleri | 262 K (6 bit) |
Renk sıcaklığı | 6485K | Beyaz Tekdüzelik | 1,43 (Maks.) (5 puan) |
Sinyal Elektrik: | Gerilim beslemesi | 3.3 / 9.0V (Tipik) (VCC / VDC) | Akım kaynağı | 2.4 / 40mA (Tipik) (ICC / IDC) | ||
---|---|---|---|---|---|---|
Sinyal Tipi: | Paralel RGB (1 kanal, 6 bit) | Sinyal Voltajı | GND≤VIL≤0.2VCC;0.8VCC≤VIH≤VCC | |||
Arayüz Özellikleri: | Durum | - | Tür | FPC | ||
Arayüz Detayı: | Marka | Modeli | Miktar | Pinler | Saha | PIN konfigürasyonu |
1 parça | 40 iğne | 0,5 mm | DRGB-40P1C6B-090A |
Arka Işık Özellikleri: | Şekil | - | Tür | CCFL | Durum | Kenar ışığı tipi |
---|---|---|---|---|---|---|
Değiştirme | - | Miktar | 1 parça | Ömür | 7K (Min.) (Saat) | |
Lamba Elektrik: | Gerilim beslemesi | 590/660 / 730V (Min./Tip./Maks.) | Akım kaynağı | 6.0 ± 0.5mA | ||
Sıklık | - | Başlangıç Gerilimi | 1800 / 1850V (Maks.) (Ta = + 25 / -30 ℃) | |||
Tüketim | 3,96 W (Tipik) | |||||
Arayüz Özellikleri: | Durum | - | Tür | Bağlayıcı | ||
Arayüz Detayı: | Marka | Modeli | Miktar | Pinler | Saha | PIN konfigürasyonu |
JST | BHR-02 (8.0) VS-1N | 1 parça | 2 iğne | 8,0 mm | BLL-2PINS-HL | |
Arka Işık Sürücüsü: | Hayır |
LQ065T5DG01 ekranı destekler 480 (RGB) × 23416: 9 (G: Y) en boy oranıyla, pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik detaylara gelince, 144 (G) × 79.326 (Y) mm aktif alana, 157.6 (G) × 90.8 (Y) mm dış hat boyutuna, 230g net ağırlığa sahiptir.TN, Normalde Beyaz, Geçirgen LCM ürünü olarak LQ065T5DG01, 500 cd / m² ekran parlaklığı sağlayabilir 100: 1 transimisif kontrast oranı, 55/55/55/30 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, saat 12 konumunda en iyi görüş yönü ve 30/50 (Tip.) (Tr / Td) ms tepki süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 6 bitlik gri skala sinyali ile belirlenir, böylece 262K renkten oluşan bir palet sunar.Bu ürün, Edge ışık tipi olarak yerleştirilmiş ve 7K saatlik çalışma ömrü olan arka ışık sistemi olarak 1 adet CCFL'yi benimsemiştir, ayrıca harici arka ışık sürücüsüne ihtiyaç vardır.
