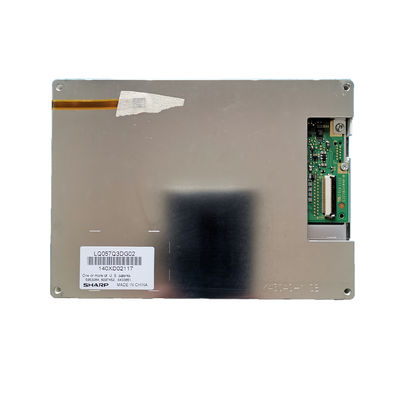

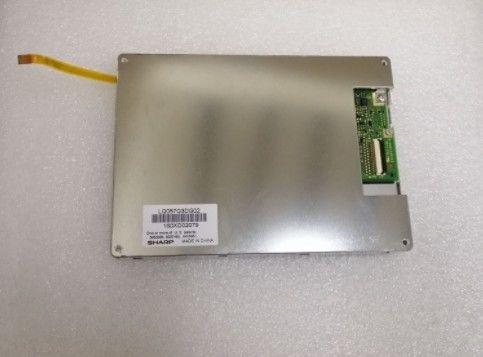

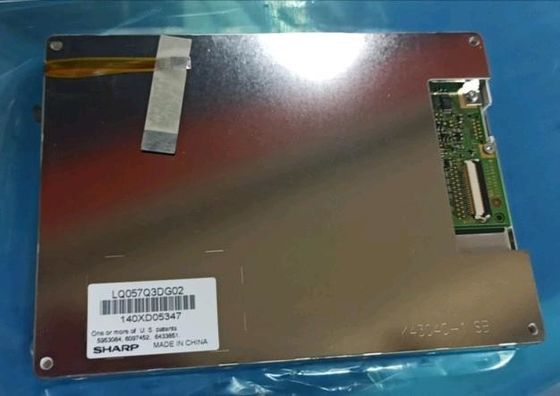

Ürün ayrıntıları:
|
| model: | LQ057Q3DG02 | Marka: | Keskin |
|---|---|---|---|
| Piksel Biçimi: | 320 (RGB) × 240 [QVGA] 70PPI | Çapraz Boyut: | 5.7 İnç |
| arayüz türü: | CMOS (1 kanal, 6 bit), 33 pimli Konektör | Işık kaynağı: | WLED [5S4P], 30.000 saat |
| Parlaklık: | 400 cd / m | çevre: | Operating Temperature: -30 ~ 70 °C ; Çalışma Sıcaklığı: -30 ~ 70 ° C; Storage Tempe |
| Vurgulamak: | QVGA Sharp TFT LCD Ekran,Simetri Keskin TFT Panel |
||
LQ057 Serisi LQ057Q3DG02 LQ057Q3DG01 LQ057Q3DC12 LQ057Q3DC11 LQ057Q3DC03
| Temel Bilgiler: | Marka adı | Model adı | Tür | Model Takma Adı |
|---|---|---|---|---|
| KESKİN | LQ057Q3DG02 | a-Si TFT-LCD, LCM | - | |
| En yüksek reyting : | RoHS | Çalışma sıcaklığı | Depolama sıcaklığı | Titreşim Seviyesi |
| -30 ~ 70 ° C | -30 ~ 70 ° C | - |
| Ekran boyutu : | 5,7 " | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Numarası | Piksel Biçimi | Nokta Aralığı (H × V) | Piksel Aralığı (Y × D) |
| 320 (RGB) × 240, QVGA | RGB Dikey Şerit | 0,120 × 0,360 mm | 0,360 × 0,360 mm [70PPI] | |
| Mekanik Boyut: | Görüntü Alanı (Y × D) | Çerçeve Açıklığı (H × V) | Genel Boyut (H × V) | Genel Derinlik |
| 115,2 × 86,4 mm | 121,0 × 92,2 mm | 144 × 103,8 mm | 12,3 ± 0,5 mm | |
| Anahat Özellikleri: | Form Şekli | En Boy Oranı (H: V) | Oryantasyon | Şekil Stili |
| Düz Dikdörtgen | 4: 3 | Manzara türü | ||
| Diğer Özellikler: | kitle | Panel Kapak | Yüzey İşlem | |
| 210 g (Maks.) | - | - | ||
| Temel Bilgiler: | Parlaklık | Çalışma modu | Kontrast Oranı |
|---|---|---|---|
| 400 cd / m² (Tipik) | TN, Normalde Beyaz, Geçirgen | 550: 1 (Tipik) (Aktarıcı) | |
| İyi Görüntü | Görüş açısı | Tepki Süresi | |
| saat 12 | 80/80/80/65 (Tipik) (CR≥5) | 30/10 (Tipik) (Tr / Td) (ms) | |
| Dispaly Renk: | Renk sıcaklığı: | Destek Rengi | Renk Koordinatı |
| 6485K | 262 K (6 bit) | X: 0,313;Y: 0,329 |
| Arka Işık Özellikleri: | Tür | Durum | Yaşam (Saat) | Miktar | Şekil | Değiştirme |
|---|---|---|---|---|---|---|
| WLED | Kenar ışığı tipi (Üst taraf) | 30K (Tipik) | 5S4P | 4 dizeler | - | |
| WLED Elektrik: | Giriş gerilimi | Giriş Akımı | Güç tüketimi | |||
| 16.0 / 17.5V (Tip / Maks.) | 20mA (Tipik) | 1,28 W (Tipik) | ||||
| Arayüz Özellikleri: | WLED Sürücü Durumu | Fiziksel Tip | Arayüz Konumu | |||
| - | FPC | - | ||||
| Arayüz Detayı | Marka adı | Model adı | Miktar | Pinler | Pin Aralığı | PIN konfigürasyonu |
| 1 parça | 8 iğne | 0,5 mm | ||||
| Sinyal Elektrik: | Giriş gerilimi | Giriş Akımı | Güç tüketimi | |||
|---|---|---|---|---|---|---|
| 3,3V (Tip.) | 20 / 30mA (Tip.) | - | ||||
| Ekran Sinyalleri için Voltaj: | 0≤VIL≤0.1VCC;0.9VCC≤VIH≤VCC | |||||
| Arayüz Özellikleri: | Sinyal Tipi | Fiziksel Tip | Arayüz Konumu | |||
| CMOS (1 kanal, 6 bit) | Bağlayıcı | - | ||||
| Arayüz Detayı: | Marka adı | Model adı | Miktar | Pinler | Pin Aralığı | PIN konfigürasyonu |
| IRISO | IMSA-9637S-33Y902 | 1 parça | 33 iğne | 0,5 mm | DRGB-33P1C6B-040A | |
LQ057Q3DG02 ekranı destekler 320 (RGB) × 2404: 3 (G: Y) en boy oranına sahip (QVGA), pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik detaylara gelince, aktif alan 115,2 (G) × 86,4 (Y) mm, dış hat boyutu 144 (G) × 103,8 (Y) × 12,8 (D) mm, görüş alanı boyutu 121,0 (G) × 92,2 (H) mm, net ağırlık 210g (Maks.).TN, Normalde Beyaz, Geçirgen LCM ürünü olarak LQ057Q3DG02, 400 cd / m² ekran parlaklığı sağlayabilir 550: 1 transimisif kontrast oranı, 80/80/80/65 (Tip.) (CR≥5) (L / R / U / D) görüş açısı, saat 12 konumunda en iyi görüş yönü ve 30/10 (Tip.) (Tr / Td) ms tepki süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 6 bitlik gri skala sinyali ile belirlenir, böylece 262K renkten oluşan bir palet sunar.Bu ürün, Edge ışık tipi (Üst taraf) olarak yerleştirilmiş ve 30K saatlik çalışma ömrüne sahip arka ışık sistemi olarak 5S4P WLED'i benimsemiştir.
