Ürün ayrıntıları:
|
| Ekran boyutu: | 5.7 İnç | Model adı: | LQ057Q3DC03 |
|---|---|---|---|
| Görüş açısı: | 80/80/80/65 (Tip.) | Parlaklık: | 500 cd / m² (Tip.) |
| Piksel Sayısı: | 320 × 240 (RGB) (QVGA) 70PPI | Arka Işık: | WLED, 50K saat, LED Sürücülü |
| Max. Maks. Ratings Puanlar: | Depolama Sıcaklığı: -30 ~ 80 ° C Çalışma Sıcaklığı: -30 ~ 80 ° C | Sinyal Türü: | Paralel RGB (1 kanal, 6 bit), 33 pimli Konektör |
| Vurgulamak: | QVGA Sharp TFT LCD Ekran,Simetri Keskin TFT Panel |
||
LQ057 Serisi LQ057Q3DG02 LQ057Q3DG01 LQ057Q3DC12 LQ057Q3DC11 LQ057Q3DC03
| Piksel Özellikleri: | Piksel Biçimi | 320 × 240 (RGB) [QVGA] | Nokta Aralığı | 0,360 × 0,120 mm (Y × D) |
|---|---|---|---|---|
| Yapılandırma | RGB Yatay Şerit | Piksel aralığı | 0,360 × 0,360 mm (Y × D) [70PPI] | |
| Mekanik Boyut: | Görüntü Alanı | 115,2 × 86,4 mm (Y × D) | Çerçeve Alanı | 121,0 × 92,2 mm (Y × D) |
| Anahat Dim. | 144 × 104,6 mm (Y × D) | Anahat Derinliği | 12,3 ± 0,5 mm | |
| Anahat Özellikleri: | Form faktörü | Düz Dikdörtgen | Oryantasyon | Manzara türü |
| En Boy Oranı | 4: 3 (Y: D) | Şekil Stili | ||
| Delikler ve Parantezler: | Arka montaj delikleri (4-Φ2.6) | |||
| Diğer özellikler : | Ağırlık | 210 g (Maks.) | Yüzey | Parlama (% 0 Bulanıklık), Sert kaplama (2H) |
| Temel Bilgiler: | Parlaklık | 500 cd / m² (Tipik) | Kontrast Oranı | 350: 1 (Min.) (Aktarıcı) |
|---|---|---|---|---|
| Görüş açısı | 80/80/80/65 (Tipik) (CR≥10) | Optik Mod | TN, Normalde Beyaz, Geçirgen | |
| Yönü Görüntüleme | saat 12 | Tepki Süresi | 30 (Tipik) (Tr + Td) (ms) | |
| Renk Performansı: | Renklilik | Gx: 0,313;Wy: 0,329 | Renk Numaraları | 262 K (6 bit) |
| Renk sıcaklığı | 6485K | Beyaz Tekdüzelik | - |
| Arka Işık Özellikleri: | Lamba Şekli | - | Lamba Tipi | WLED | Ömür | 50K (Tipik) (Saat) |
|---|---|---|---|---|---|---|
| Değiştirme | - | Miktar | - | Durum | Kenar ışığı tipi | |
| Arayüz Özellikleri: | Tür | Bağlayıcı | Durum | - | Lamba Sürücüsü | LED Sürücülü |
| Arayüz Detayı: | Marka | Modeli | Pin Aralığı | Pinler | Miktar | Yapılandırma |
| JST | SM06B-SRSS-TB (LF) (SN) | 1.0 mm | 6 iğne | 1 parça | ||
| Sürücü Elektrik: | Gerilim Girişi | 11.2 / 12.0 / 12.6V (Min./Tip./Maks.) | Akım Girişi | 200 / 250mA (Tip / Maks.) | ||
| Sinyal Systerm: | Paralel RGB (1 kanal, 6 bit) | Mantık Gerilimi | 0≤VIL≤0.3VCC;0.7VCC≤VIH≤VCC | |||
|---|---|---|---|---|---|---|
| Sinyal Elektrik: | Gerilim Girişi | 3,3V (Tip.) | Akım Girişi | 10 / 30mA (Tip / Maks.) | ||
| Arayüz Özellikleri: | Tür | Bağlayıcı | Durum | - | ||
| Konektör Detayı: | Marka | Modeli | Pin Aralığı | Pinler | Miktar | Yapılandırma |
| HRS | FH12-33S-0.5SH (55) | 0,5 mm | 33 iğne | 1 parça | DRGB-33P1C6B-015A | |

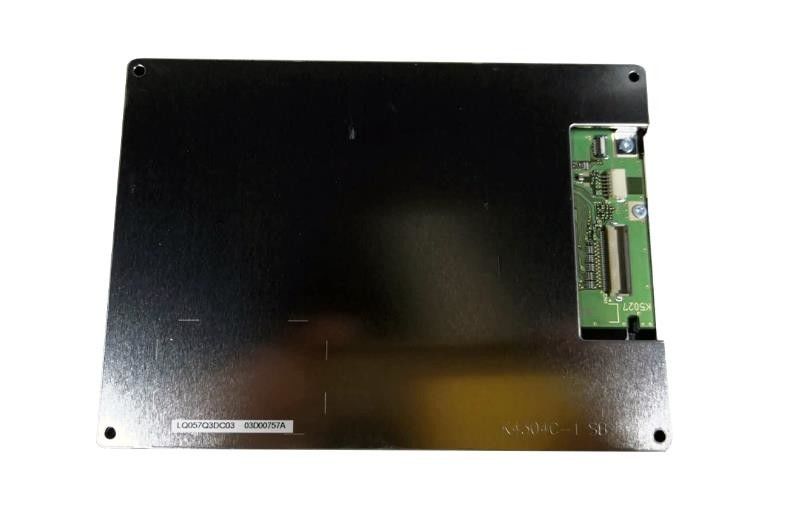

LQ057Q3DC03 ekranı destekler 320 × 240 (RGB)4: 3 (G: Y) en boy oranına sahip (QVGA), pikselleri RGB Yatay Şeritte düzenlenmiştir.Mekanik detaylara gelince, aktif alan 115,2 (G) × 86,4 (Y) mm, dış hat boyutu 144 (G) × 104,6 (Y) × 12,8 (D) mm, görüş alanı boyutu 121,0 (G) × 92,2 (H) mm, Parlama (Bulanıklık% 0), Sert kaplama (2H), 210g net ağırlık (Maks.)TN, Normalde Beyaz, Geçirgen LCM ürünü olarak LQ057Q3DC03, 500 cd / m² ekran parlaklığı sağlayabilir 350: 1 transimisif kontrast oranı, 80/80/80/65 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, saat 12 konumunda en iyi görüş yönü ve 30 (Tip.) (Tr + Td) ms tepki süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 6 bitlik gri skala sinyali ile belirlenir, böylece 262K renkten oluşan bir palet sunar.Bu ürün, LED Sürücülü, Edge ışıklı tip olarak yerleştirilmiş ve 50K saatlik çalışma ömrüne sahip arka ışık sistemi olarak WLED'i benimsemiştir.
