Ürün ayrıntıları:
|
| Panel Markası: | Keskin | Panel Modeli: | LQ050W1LC1B |
|---|---|---|---|
| Panel Boyutu: | 5.0" | çözüm: | 1024 (RGB) × 600, WSVGA, 238PPI |
| Lamba tipi: | WLED, LED Sürücülü | Sinyal Arayüzü: | LVDS (1 kanal, 6 bit), 30 pimli Konektör |
| çevre: | Operating Temp.: 0 ~ 60 °C ; Çalışma Sıcaklığı: 0 ~ 60 ° C; Storage Temp.: -25 ~ 70 | ||
| Vurgulamak: | QVGA Sharp TFT LCD Ekran,Simetri Keskin TFT Panel |
||

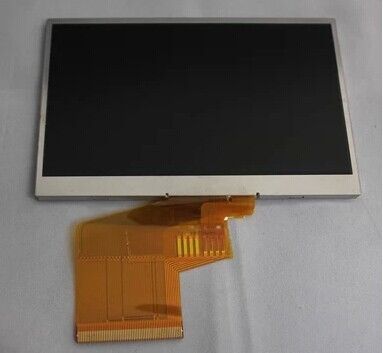

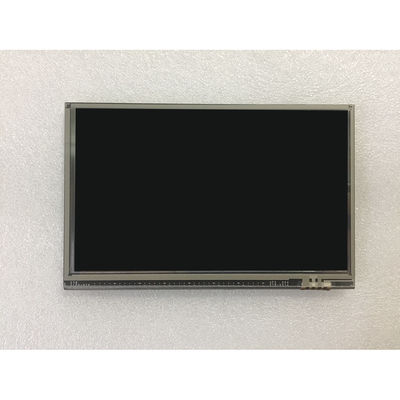

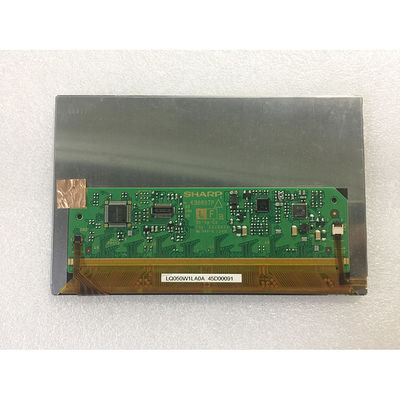

LQ050 Serisi LQ050W1LC1B LQ050W1LA0A
| Temel Bilgiler: | Marka | Modeli | Tür | Model Takma Adı |
|---|---|---|---|---|
| KESKİN | LQ050W1LC1B | a-Si TFT-LCD, LCM | - | |
| Güvenilirlik : | RoHS | Çalışma sıcaklığı | Depolama sıcaklığı | Titreşim direnci |
| 0 ~ 60 ° C | -25 ~ 70 ° C | - |
| Temel Bilgiler: | Parlaklık | Çalışma modu | Kontrast Oranı |
|---|---|---|---|
| 430 cd / m² (Tipik) | TN, Normalde Beyaz, Geçirgen | 450: 1 (Tipik) (Aktarıcı) | |
| İzleme Açısı (L / R / U / D) | Yönü Görüntüleme | Tepki Hızı | |
| 70/70/50/60 (Tipik) (CR≥10) | saat 6 | 30 (Tipik) (Tr + Td) (ms) | |
| Dispaly Renk: | Renk sıcaklığı | Renk Miktarı | Beyaz renk Renklilik |
| 6485K | 262 K (6 bit) | X: 0,313;Y: 0,329 | |
| Parlaklık Değişimi: | 1.10 / 1.30 (Typ./Max.)(5 puan) | ||
| Panel Boyutu: | 5.0 inç | |||
|---|---|---|---|---|
| Piksel Özellikleri: | çözüm | Piksel Düzenleme | Nokta Aralığı (G × Y) | Piksel Aralığı (G × Y) |
| 1024 (RGB) × 600, WSVGA | RGB Dikey Şerit | 0,035 × 0,106 mm | 0.106 × 0.106 mm [238PPI] | |
| Mekanik Boyut: | Aktif Alan (G × Y) | Çerçeve Alanı (G × Y) | Anahat Boyut (G × Y) | Anahat Derinliği |
| 109,1 × 63,9 mm | 111,5 × 66,3 mm | 119 × 76,3 mm | 2,7 / 4,8 (Tip / Maks.) Mm | |
| Anahat Özellikleri: | Form Stili | En Boy Oranı | Oryantasyon | Şekil Stili |
| Düz Dikdörtgen | 17:10 (G: Y) | Manzara türü | ||
| Diğer özellikler : | Panel Kapak | Ağırlık | Yüzey | |
| - | 52,0 / 57,0 g (Tip / Maks.) | Parlama (% 0 Bulanıklık), Sert kaplama (2H) | ||
| Arka Işık Özellikleri: | Tür | Durum | Şekil | Miktar | Yaşam (Saat) | Değiştirme |
|---|---|---|---|---|---|---|
| WLED | Kenar ışığı tipi (Alt taraf) | - | - | - | - | |
| Arayüz Özellikleri: | Durum | Tür | WLED Sürücüsü | |||
| - | Panel sinyal arayüzüne dahildir | LED Sürücülü | ||||
| Sürücü Elektrik: | Akım Girişi | Gerilim Girişi | Tüketim | |||
| 125 / 240mW (Tip / Maks.) | 5.0 / 7.4 / 20.0V (Min./Tip./Maks.) | - | ||||
| Sinyal Elektrik: | Akım Girişi | Gerilim Girişi | Tüketim | |||
|---|---|---|---|---|---|---|
| 120 / 160mA (Tip.) | 3,3V (Tip.) | - | ||||
| Arayüz Özellikleri: | Durum | Tür | Arayüz | |||
| - | Bağlayıcı | LVDS (1 kanal, 6 bit) | ||||
| Sinyal Arayüzü: | Marka | Modeli | Miktar | Pin Aralığı | Pinler | Pin Ataması |
| HRS | DF30FB-30DS-0.4V | 1 parça | 0,4 mm | 30 iğne | LVDS-30P1C6B-190B | |
LQ050W1LC1B ekranı destekler 1024 (RGB) × 600En boy oranı 17:10 (G: Y) olan (WSVGA), pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik ayrıntılara gelince, 109,1 (G) × 63,9 (Y) mm aktif alan, 119 (G) × 76,3 (Y) × 4,8 (D) mm dış hat boyutu, 111,5 (G) × 66,3 görüntüleme alanı boyutuna sahiptir. (H) mm, Parlama (Bulanıklık% 0), Sert kaplama (2H), net ağırlık 52.0 / 57.0g (Tip / Maks.) İle yüzey treament.Bir TN, Normalde Beyaz, Geçirgen LCM ürünü olarak LQ050W1LC1B, 430 cd / m² ekran parlaklığı sağlayabilir 450: 1 transimisif kontrast oranı, 70/70/50/60 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, saat 6 konumunda en iyi görüş yönü ve 30 (Tip.) (Tr + Td) ms tepki süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 6 bitlik gri skala sinyali ile belirlenir, böylece 262K renkten oluşan bir palet sunar.Bu ürün, LED Sürücülü Edge ışıklı tip (Alt taraf) olarak yerleştirilen arka ışık sistemi olarak WLED'i benimsemiştir.
