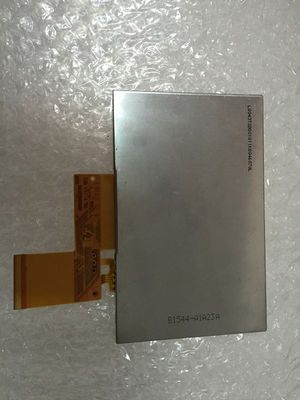

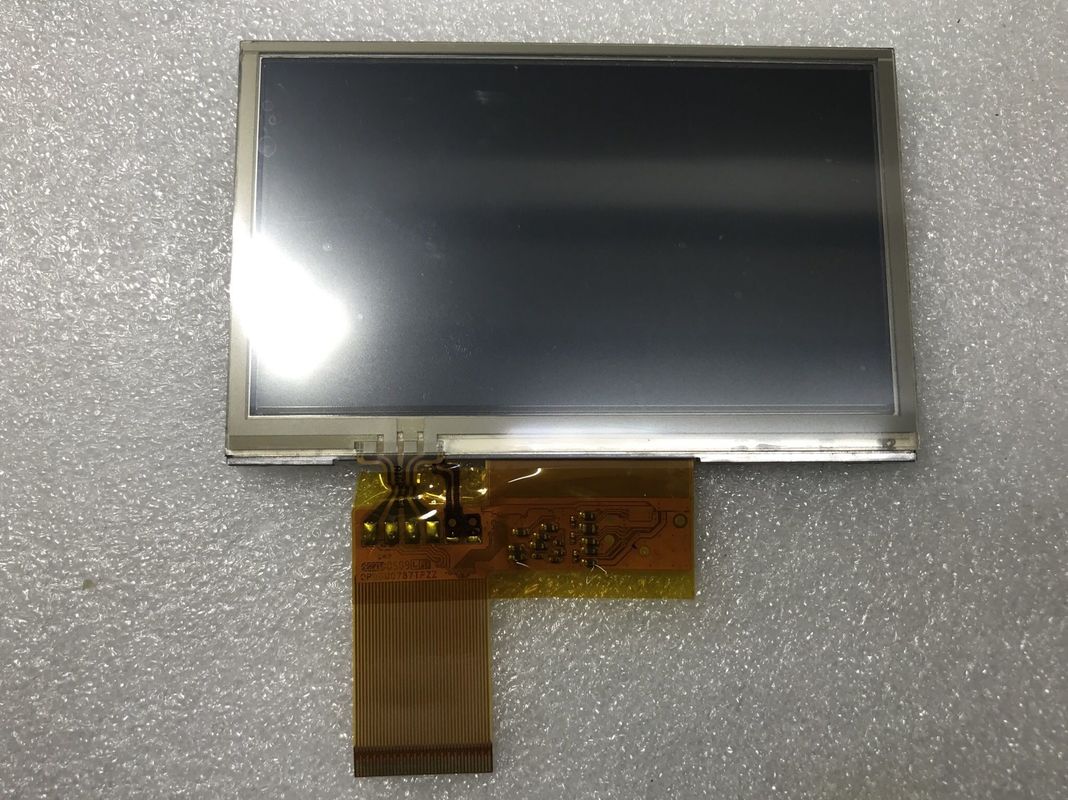

Ürün ayrıntıları:
|
| Marka: | Keskin | model: | LQ043T1DG59 |
|---|---|---|---|
| Çapraz Boyut: | 4.3 inç | Parlaklık: | 500 cd / m² (Tip.) |
| Işık kaynağı: | WLED [9S1P], 15K saat, W / O Sürücüsü | arayüz türü: | Paralel RGB (1 kanal, 8 bit), 45 pimli FPC |
| Piksel Biçimi: | 480 (RGB) × 272 [WQVGA] 128PPI | çevre: | Operating Temperature: -20 ~ 70 °C ; Çalışma Sıcaklığı: -20 ~ 70 ° C; Storage Tempe |
| Vurgulamak: | LVDS TFT LCD Panel,WLED LVDS TFT Dokunmatik Panel |
||
LQ043 Serisi LQ043T3DG02 LQ043T3DG01 LQ043T1DG59 LQ043T1DG29
| Temel Detay: | Üretici firma | KESKİN | Model adı | LQ043T1DG59 |
|---|---|---|---|---|
| Panel Tipi | a-Si TFT-LCD, LCM | Başka bir isim | XR0430010 | |
| Panel Boyutu | 4,3 inç | İçin tasarlandı |
|
|
| En yüksek reyting : | OP Sıcaklığı | -20 ~ 70 ° C | ST Sıcaklığı | -30 ~ 80 ° C |
| Titreşim Seviyesi | 1,5 G (14,7 m / s²) | RoHS |
| Piksel Özellikleri: | Piksel Sayısı | 480 (RGB) × 272 [WQVGA] | Aranjman | RGB Dikey Şerit |
|---|---|---|---|---|
| Nokta Aralığı (G × Y) | 0,066 × 0,198 mm | Piksel Aralığı (G × Y) | 0,198 × 0,198 mm [128PPI] | |
| Fiziksel boyut : | Aktif Görüntüleme | 95,04 (G) × 53,856 (Y) mm | Genel Dim. | 105,5 (G) × 67,2 (Y) mm |
| Çerçeve Açma | 100,8 (G) × 57,5 (Y) mm | Genel Derinlik | 2,9 ± 0,2 mm | |
| Anahat Özellikleri: | Form Şekli | Düz Dikdörtgen | Oryantasyon | Manzara türü |
| En Boy Oranı (G: Y) | 16: 9 | Şekil Stili | ||
| Diğer detay: | kitle | TBD | Yüzey | Yansıma önleyici, Sert kaplama (2H) |
| Lamba Özellikleri: | Lamba Şekli | 1 dize | Lamba Tipi | WLED | Durum | Kenar ışığı tipi |
|---|---|---|---|---|---|---|
| Değiş tokuş | Hayır | Miktar | 9S1P | Hayat | 15K (Min.) (Saat) | |
| Lamba Elektrik: | Giriş Akımı | 20mA (Tipik) | Giriş gerilimi | 28,8 / 31,5V (Min./Maks.) | ||
| Tüketim | 576mW (Tipik) | |||||
| Arayüz Özellikleri: | Durum | - | Fiziksel Tip | Panel sinyal arayüzüne dahildir | ||
| Arka Işık Sürücüsü: | Hayır | |||||
| Temel Bilgiler: | Parlaklık | 500 cd / m² (Tipik) | Kontrast Oranı | 500: 1 (Tipik) (Aktarıcı) |
|---|---|---|---|---|
| İyi Görüntü | saat 6 | Tepki Hızı | 16 (Tipik) (Tr + Td) (ms) | |
| Görüş açısı | 65/65/50/55 (Tipik) (CR≥10) | Çalışma modu | TN, Normalde Beyaz, Geçirgen | |
| Renk Performansı: | Renklilik | Gx: 0,310;Wy: 0.330 | Destek Rengi | 16,7 M (8 bit) |
| Renk sıcaklığı | 6638K | Beyaz Tekdüzelik | 1,25 / 1,43 (Typ./Max.)(9 puan) |
| Sinyal Elektrik: | Giriş Akımı | 18 / 22mA (Tip / Maks.) | Giriş gerilimi | 3,3V (Tip.) | ||
|---|---|---|---|---|---|---|
| Tüketim | 72,6 mW (Tip.) | Sinyal Arayüzü | Paralel RGB (1 kanal, 8 bit) | |||
| Sinyaller için Mantık Gerilimi: | 0≤VIL≤0.3VDD;0.7VDD≤VIH≤VDD | |||||
| Arayüz Özellikleri: | Durum | - | Fiziksel Tip | FPC | ||
| Sinyal Arayüzü: | Marka | Modeli | Miktar | Pin Aralığı | Pin Miktarı | Pin Ataması |
| 1 parça | 0,5 mm | 45 iğne | ||||
LQ043T1DG59 ekranı destekler 480 (RGB) × 27216: 9 (G: Y) en boy oranına sahip (WQVGA), pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik detaylara gelince, aktif alan 95.04 (G) × 53.856 (Y) mm, dış hat boyutu 105.5 (G) × 67.2 (Y) × 3.1 (D) mm, görüş alanı boyutu 100.8 (G) × 57.5 (H) mm, Parlama Önleyici yüzey işleme ile, Sert kaplama (2H), net TBD ağırlığı.TN, Normalde Beyaz, Geçirgen LCM ürünü olarak LQ043T1DG59, 500 cd / m² ekran parlaklığı sağlayabilir 500: 1 transimisif kontrast oranı, 65/65/50/55 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, saat 6 konumunda en iyi görüş yönü ve 16 (Tip.) (Tr + Td) ms tepki süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 8 bitlik bir gri tonlama sinyali ile belirlenir, böylece 16.7M renkten oluşan bir palet ve ayrıca% 42 renk gamı (NTSC) performansıyla sunulur.Bu ürün, Edge ışık tipi olarak yerleştirilmiş ve 15K saatlik çalışma ömrü olan arka ışık sistemi olarak 9S1P WLED'i benimsemiştir, ayrıca harici arka ışık sürücüsüne de ihtiyaç vardır.
