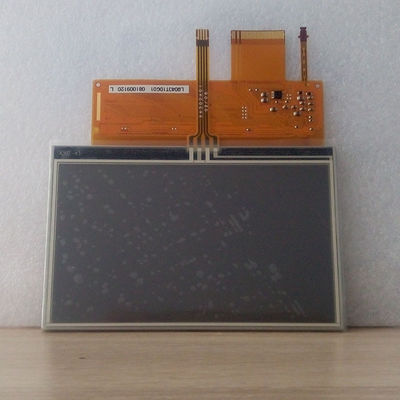

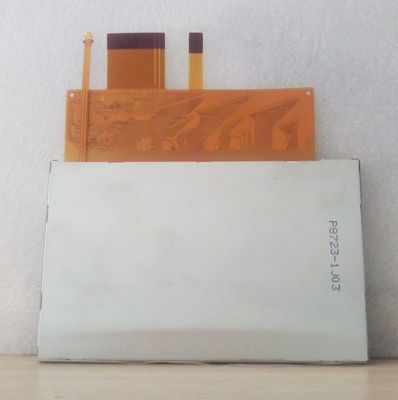

Ürün ayrıntıları:
|
Panel Markası: | Keskin | Panel Modeli: | LQ043T1DG03A |
---|---|---|---|
Parlaklık: | 500 cd / m² (Tip.) | Panel Boyutu: | 4.3 inç |
çözüm: | 480 (RGB) × 272, WQVGA, 128PPI | Sinyal Arayüzü: | Paralel RGB (1 kanal, 8 bit), 40 iğneli FPC |
Lamba tipi: | 9S1P WLED, 7K saat, Sürücüsüz | çevre: | Operating Temp.: -10 ~ 70 °C ; Çalışma Sıcaklığı: -10 ~ 70 ° C; Storage Temp.: -30 |
Vurgulamak: | LVDS TFT LCD Panel,WLED LVDS TFT Dokunmatik Panel |
LQ043 Serisi LQ043T1DG03B LQ043T1DG03A LQ043T1DG03 LQ043T1DG02 LQ043T1DG01
Temel Bilgiler: | Marka | Modeli | Tür | Model Takma Adı |
---|---|---|---|---|
KESKİN | LQ043T1DG03A | a-Si TFT-LCD, LCM | - | |
Güvenilirlik : | RoHS | Çalışma sıcaklığı | Depolama sıcaklığı | Titreşim direnci |
-10 ~ 70 ° C | -30 ~ 85 ° C | - |
Temel Bilgiler: | Parlaklık | Çalışma modu | Kontrast Oranı |
---|---|---|---|
500 cd / m² (Tipik) | TN, Normalde Beyaz, Geçirgen | 300: 1 (Tipik) (Aktarıcı) | |
İzleme Açısı (L / R / U / D) | Yönü Görüntüleme | Tepki Hızı | |
45/45/20/55 (Tipik) (CR≥10) | saat 6 | 30/30 (Tipik) (Tr / Td) (ms) | |
Dispaly Renk: | Renk sıcaklığı | Renk Miktarı | Beyaz renk Renklilik |
6551.000 | 16,7 M (8 bit) | X: 0,310;Y: 0,340 | |
Parlaklık Değişimi: | 1,25 / 1,43 (Typ./Max.)(9 puan) |
Panel Boyutu: | 4,3 inç | |||
---|---|---|---|---|
Piksel Özellikleri: | çözüm | Piksel Düzenleme | Nokta Aralığı (G × Y) | Piksel Aralığı (G × Y) |
480 (RGB) × 272, WQVGA | RGB Dikey Şerit | 0,066 × 0,198 mm | 0,198 × 0,198 mm [128PPI] | |
Mekanik Boyut: | Aktif Alan (G × Y) | Çerçeve Alanı (G × Y) | Anahat Boyut (G × Y) | Anahat Derinliği |
95,04 × 53,856 mm | 98,7 × 57,5 mm | 105,5 × 67,2 mm | 5.05 ± 0.3 mm | |
Anahat Özellikleri: | Form Stili | En Boy Oranı | Oryantasyon | Şekil Stili |
Düz Dikdörtgen | 16: 9 (G: Y) | Manzara türü | ||
Dokunmatik ekran : | Temas noktaları | TP Denetleyici | Sinyal Tipi | Tech'e dokunun |
1 puan | Dokunmatik kontrolör olmadan | - | 4-telli Dirençli Dokunuş | |
Diğer özellikler : | Panel Kapak | Ağırlık | Yüzey | |
- | 62,0 g (Tip.) | Yansıma önleyici, Sert kaplama (2H) |
Sinyal Elektrik: | Akım Girişi | Gerilim Girişi | Tüketim | |||
---|---|---|---|---|---|---|
0.5 / 8.0mA (Tipik) (ICC / IAVDD) | 3.3 / 5.0V (Tipik) (VCC / AVDD) | - | ||||
Ekran Sinyalleri için Voltaj: | VIL≤0.2VCC;VIH≥0.8VCC | |||||
Arayüz Özellikleri: | Durum | Tür | Arayüz | |||
- | FPC | Paralel RGB (1 kanal, 8 bit) | ||||
Sinyal Arayüzü: | Marka | Modeli | Miktar | Pin Aralığı | Pinler | Pin Ataması |
1 parça | 0,5 mm | 40 iğne | DRGB-40P1C8B-060B |
Arka Işık Özellikleri: | Tür | Durum | Şekil | Miktar | Yaşam (Saat) | Değiştirme |
---|---|---|---|---|---|---|
WLED | Kenar ışığı tipi | 1 dize | 9S1P | 7K (Min.) | - | |
WLED Elektrik: | Akım Girişi | Gerilim Girişi | Tüketim | |||
20mA (Tipik) | 28,8 / 31,5V (Tip / Maks.) | 123mW (Maks.) | ||||
Arayüz Özellikleri: | Durum | Tür | WLED Sürücüsü | |||
- | FPC | Hayır | ||||
Arayüz Detayı | Marka | Modeli | Miktar | Pin Aralığı | Pinler | Pin Ataması |
1 parça | 0,5 mm | 4 iğne | BLE-4PINS-CNNA |
LQ043T1DG03A ekranı destekler 480 (RGB) × 27216: 9 (G: Y) en boy oranına sahip (WQVGA), pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik ayrıntılara gelince, aktif alan 95.04 (G) × 53.856 (Y) mm, dış hat boyutu 105.5 (G) × 67.2 (Y) × 5.35 (D) mm, görüntüleme alanı boyutu 98.7 (G) × 57.5 (H) mm, Parlama Önleyici yüzey işleme ile, Sert kaplama (2H), net ağırlık 62.0 g (Tip.).TN, Normalde Beyaz, Geçirgen LCM ürünü olarak LQ043T1DG03A, 500 cd / m² ekran parlaklığı sağlayabilir 300: 1 transimisif kontrast oranı, 45/45/20/55 (Tip.) (CR≥10) (L / R / U / D) görüş açısı, saat 6 konumunda en iyi görüş yönü ve 30/30 (Tip.) (Tr / Td) ms tepki süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 8 bitlik bir gri tonlama sinyali ile belirlenir ve böylece 16.7M renkten oluşan bir palet sunar.Bu ürün, Edge ışık tipi olarak yerleştirilmiş ve 7K saatlik çalışma ömrü olan arka ışık sistemi olarak 9S1P WLED'i benimsemiştir, ayrıca harici arka ışık sürücüsüne de ihtiyaç vardır.
