Ürün ayrıntıları:
|
| Panel Boyutu: | 3,8 İNÇ | Panel Modeli: | LQ038Q7DB03R |
|---|---|---|---|
| Panel Markası: | Keskin | Parlaklık: | 90 cd / m² |
| Lamba tipi: | 9S1P WLED, 10K saat, Sürücüsüz | Sinyal Arayüzü: | Paralel RGB (1 kanal, 6 bit), 61 pimli FPC |
| çözüm: | 240 (RGB) × 320, QVGA, 105PPI | çevre: | Operating Temp.: 0 ~ 50 °C ; Çalışma Sıcaklığı: 0 ~ 50 ° C; Storage Temp.: -25 ~ 70 |
| Vurgulamak: | LVDS TFT LCD Panel,WLED LVDS TFT Dokunmatik Panel |
||

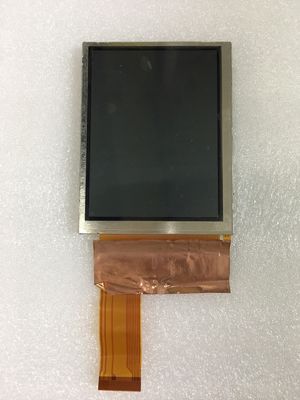

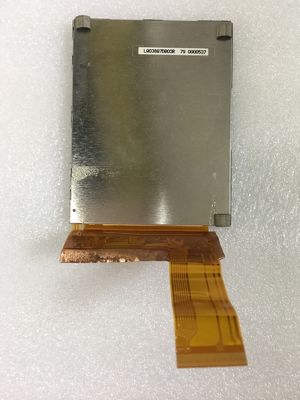

LQ038 Serisi LQ038Q7DB03R LQ038Q7DB03
| Ekran boyutu : | 3,8 " | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Numarası | Piksel Biçimi | Nokta Aralığı (H × V) | Piksel Aralığı (Y × D) |
| 240 (RGB) × 320, QVGA | RGB Dikey Şerit | 0,080 × 0,240 mm | 0,240 × 0,240 mm [105PPI] | |
| Mekanik Boyut: | Görüntü Alanı (Y × D) | Çerçeve Açıklığı (H × V) | Genel Boyut (H × V) | Genel Derinlik |
| 57,6 × 76,8 mm | 61,2 × 80,4 mm | 69 × 88,6 mm | 3,4 ± 0,25 mm | |
| Anahat Özellikleri: | Form Şekli | En Boy Oranı (H: V) | Oryantasyon | Şekil Stili |
| Düz Dikdörtgen | 3: 4 | Portre türü | ||
| Diğer Özellikler: | kitle | Panel Kapak | Yüzey İşlem | |
| 42,0 g (Tip.) | - | Sert kaplama (3H) | ||
| Yenileme hızı : | 60 Hz |
|---|---|
| Ters Tarama: | Evet (U / D, L / R) |
| Arka Işık Özellikleri: | Tür | Durum | Yaşam (Saat) | Miktar | Şekil | Değiştirme |
|---|---|---|---|---|---|---|
| WLED | Kenar ışığı tipi | 10K (Tipik) | 9S1P | 1 dize | - | |
| WLED Elektrik: | Giriş gerilimi | Giriş Akımı | Güç tüketimi | |||
| 32,4 / 36,0V (Tip / Maks.) | 15 / 20mA (Tip / Maks.) | 486 / 720mW (Tip / Maks.) | ||||
| Arayüz Özellikleri: | WLED Sürücü Durumu | Fiziksel Tip | Arayüz Konumu | |||
| Hayır | Panel sinyal arayüzüne dahildir | - | ||||
| Temel Bilgiler: | Parlaklık | Çalışma modu | Kontrast Oranı |
|---|---|---|---|
| 90 cd / m² (Tipik) | TN, Normalde Beyaz, Transflektif | 75: 1 (Tipik) (Aktarıcı) 8: 1 (Tipik) (Yansıtıcı) | |
| İyi Görüntü | Görüş açısı | Tepki Süresi | |
| saat 6 | 40/40/40/40 (Tipik) (CR≥2) | 30/50 (Tipik) (Tr / Td) (ms) | |
| Dispaly Renk: | Renk sıcaklığı: | Destek Rengi | Renk Koordinatı |
| 7203K | 262 K (6 bit) | X: 0,300;Y: 0,330 | |
| 1931 Renk Gamlt: | NTSC Oranı | sRGB Kapsamı | Adobe RGB Kapsamı |
| % 18 | % 24 | % 18 | |
| DCI-P3 Kapsamı | Rec.2020 Kapsamı | Uyarılar | |
| % 18 | % 13 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Beyaz Tekdüzelik: | 1,17 / 1,33 (Typ./Max.)(9 puan) | ||
| Verim : | 3D Teknolojisi | Dış Görünürlük | Yansıtma |
| - | Güneş Işığında Okunabilir | % 7.0 / 11 (Min.Tip.) | |
| Sinyal Elektrik: | Giriş gerilimi | Giriş Akımı | Güç tüketimi | |||
|---|---|---|---|---|---|---|
| 5.0 / 3.3 / 15.0 / -15.0V (Tipik) (VSHA / VSHD / VDD / VSS) | 5.0 / 1.8 / 0.05 / -0.03mA (Tipik) (ISHA / ISHD / IDD / IEE) | 33 / 66mW (Tip / Maks.) | ||||
| Arayüz Özellikleri: | Sinyal Tipi | Fiziksel Tip | Arayüz Konumu | |||
| Paralel RGB (1 kanal, 6 bit) | FPC | - | ||||
| Arayüz Detayı: | Marka adı | Model adı | Miktar | Pinler | Pin Aralığı | PIN konfigürasyonu |
| 1 parça | 61 iğne | |||||
LQ038Q7DB03R ekranı destekler 240 (RGB) × 3203: 4 (G: Y) en boy oranına sahip (QVGA), pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik detaylara gelince, aktif alan 57,6 (G) × 76,8 (Y) mm, dış hat boyutu 69 (G) × 88,6 (Y) mm, görüş alanı boyutu 61,2 (G) × 80,4 (Y) mm, Yüzey sert kaplamalı (3H), net ağırlık 42.0 g (Tipik).Bir TN, Normalde Beyaz, Transflektif LCM ürünü olan LQ038Q7DB03R, 90 cd / m² ekran parlaklığı 75: 1 transimisif kontrast oranı, 8: 1 (Tipik) yansıtıcı kontrast oranı, 40/40/40/40 (Tipik) sağlayabilir. CR≥2) (L / R / U / D) görüş açısı, saat 6 konumunda en iyi görüş yönü ve 30/50 (Tip.) (Tr / Td) ms yanıt süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 6 bitlik bir gri tonlama sinyali ile belirlenir, böylece 262K renklik bir palet ve% 18 renk gamı (NTSC) performansıyla sunulur.Bu ürün, Edge ışık tipi olarak yerleştirilmiş ve 10K saatlik çalışma ömrü olan arka ışık sistemi olarak 9S1P WLED'i benimsemiştir, ayrıca harici arka ışık sürücüsüne de ihtiyaç vardır.
