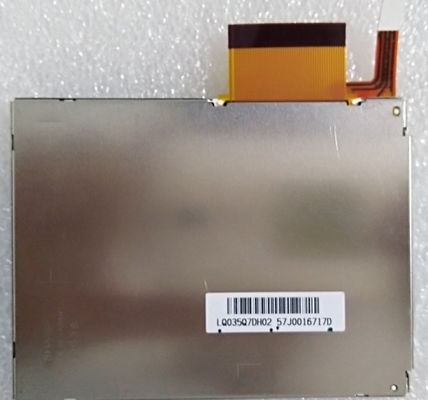

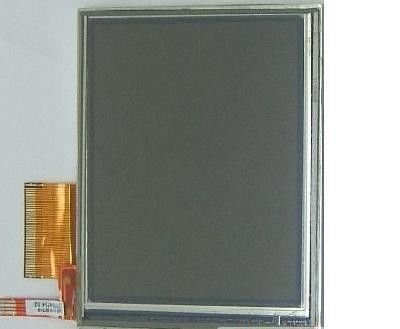

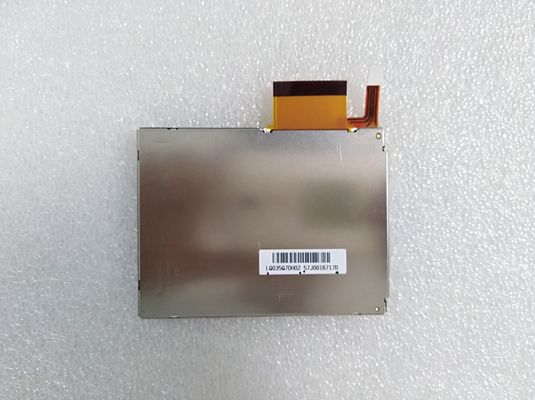

Ürün ayrıntıları:
|
| Model: | LQ035Q7DH02 | Çapraz Boyut: | 3,5 inç |
|---|---|---|---|
| Marka: | keskin | Parlaklık: | 100 cd/m2 (Tip.) |
| Arayüz türü: | Paralel RGB (1 ch, 6 bit), 50 pin FPC | Işık kaynağı: | WLED, 10K saat, sürücü yok. |
| Piksel Formatı: | 240(RGB)×320 [QVGA] 113PPI | Çevre: | Operating Temperature: -10 ~ 70 °C ; Çalışma Sıcaklığı: -10 ~ 70 °C; Storage Temper |
| Vurgulamak: | 3,5 "LCM Keskin TFT LCD Ekran,100nit Keskin TFT LCD Ekran |
||
LQ035 Serisi LQ035Q7DH02 LQ035Q7DH01 LQ035Q7DB06M LQ035Q7DB06 LQ035Q7DB05
| Piksel Özellikleri: | Piksel Biçimi | 240 ((RGB) × 320 [QVGA] | Dot Pitch | 0.0745×0.2235 mm (H×V) |
|---|---|---|---|---|
| Yapılandırma | RGB Dikey Şerit | Pixel Pitch | 0.2235×0.2235 mm (H×V) [113PPI] | |
| Mekanik Boyut: | Ekran Alanı | 53.64×71.52 mm (H×V) | Bezel Bölgesi | 57.4×75.2 mm (H×V) |
| Çizelge Dim. | 65×86.2 mm (H×V) | Çizelge Derinliği | 4.0±0.2 mm | |
| Çizelge Özellikleri: | Form Faktörü | Düz Düzgen | Yönlendirme | Portre türü |
| Görünüm oranı | 34 (H:V) | Şekil tarzı | ||
| Dokunmatik Ekran: | Dokunma Noktaları | 1 puan | TP sinyali | - |
| TP denetleyici | Dokunmatik denetleyici olmadan | Dokunmatik ekran | Dört tellü Resistive Touch | |
| Diğer özellikleri: | Ağırlık | 45.0g (Tip.) | Yüzey | Sert kaplama (3H) |
| Arka ışık özellikleri: | Lamba şekli | - | Lamba tipi | WLED | Yaşam süresi | 10K (Tip) (Saatlar) |
|---|---|---|---|---|---|---|
| Değiştirme | - | miktarı | - | Konum | Kenar ışığı tipi | |
| Lamba Elektrik: | Giriş voltajı | 21.6V (Tip.) | Geçerli Girdi | 15/20mA (Tip/Max.) | ||
| Tüketim | 324mW (Tip.) | |||||
| Arayüz Özellikleri: | Türü | Panel sinyal arayüzüne dahil | Konum | - | Fener Sürücüsü | - Hayır. |
| Temel Bilgi: | Parlaklık | 100 cd/m2 (Tip.) | Kontrast oranı | 801 (Tip) (İletişim) 3:1 (Tip) (Yansıtıcı) |
|---|---|---|---|---|
| Görme açısı | 40/40/40/50 (Tip) ((CR≥2) | Optik Mod | TN, Normalde Beyaz, Transflektif | |
| Görme Yönü | Saat 6'da. | Yanıt Zamanı | 30/50 (Tip) ((Tr/Td) (ms) | |
| Renk Performansı: | Renklilik | Wx:0.300" Wy:0.350 | Renk Numaraları | 262K (6 bit) |
| Renk sıcaklığı | 6963K | Beyaz Tekdüzelik | - | |
| 1931 Color Gamlt: | NTSC oranı | %26 | sRGB | % 35 kapsama |
| Adobe RGB | %27 kapsama | DCI-P3 | %26 kapsama | |
| Rek.2020 | % 19 kapsama | Yorumlar | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Ekran Performansı: | Dışarıdan Görülebilirlik | Güneş Işığı Okulabilir | İletişim | - |
| 3D Tipi | - | Yansıtıcılık | 2.5/4% (Min./tip.) |
| Sinyal sistemi: | Paralel RGB (1 ch, 6-bit) | Mantıksal Voltaj | - | |||
|---|---|---|---|---|---|---|
| Sinyal Elektrik: | Giriş voltajı | 5.0/3.3/15.0/-10.0V (Tip.) ((VSHA/VSHD/VDD/VEE) | Geçerli Girdi | 3.0/1.5/0.05/-0.05mA (Tip.) ((ISHA/ISHD/IDD/IEE) | ||
| Arayüz Özellikleri: | Türü | FPC | Konum | - | ||
| FPC ayrıntıları: | Marka | Model | Pin Pitch | Çubuklar | miktarı | Yapılandırma |
| 0.5 mm | 50 iğne | 1 adet | ||||
LQ035Q7DH02 ekranı destekler240 ((RGB) × 320(QVGA) 3:4 (W: H) boyut oranıyla, pikselleri RGB Dikey Şerit'te düzenlenmiştir.2 ((D) mm, bakım alanı boyutu 57.4 ((W) × 75.2 ((H) mm, Hard kaplama (3H) yüzey tedavisi ile, net ağırlığı 45.0g (Typ.).LQ035Q7DH02 100 cd/m2 ekran parlaklığı 80 sağlar1:1 iletim kontrast oranı, 3:1 (Tipik) yansıtıcı kontrast oranı, 40/40/40/50 (Tipik) (CR≥2) (L/R/U/D) görüntüleme açısı, en iyi görüntüleme yönü saat 6 ve yanıt süresi 30/50 (Tipik) (Tr/Td) ms.Gri ölçeği veya alt pikselin parlaklığı, her nokta için 6 bitlik gri ölçekli bir sinyalle belirlenir ve böylece 262K renkler paletini sunar.Bu ürün, Edge ışık tipi olarak yerleştirilen ve 10K saatlik bir çalışma ömrüne sahip olan arka ışık sistemi olarak WLED'i benimsemiştir, harici arka ışık sürücüsü ek olarak gereklidir.
