Ürün ayrıntıları:
|
| Panel Modeli: | LQ035Q7DH01 | Pano Markası: | keskin |
|---|---|---|---|
| Karar: | 240(RGB)×320, QVGA, 113PPI | Panel Boyutu: | 3,5 inç |
| Sinyal Arayüzü: | Paralel RGB (1 ch, 6 bit), 50 pin FPC | Lamba tipi: | WLED, 10K saat, Sürücü olmadan |
| Parlaklık: | 100cd/m² | Çevre: | Operating Temp.: -10 ~ 70 °C ; Çalışma Sıcaklığı: -10 ~ 70 °C; Storage Temp.: -25 ~ |
| Görüş açısı: | 40/40/40/50 (Tipik)(CR≥2) | ||
| Vurgulamak: | 240 × 320RGB Keskin TFT LCD Panel,100cd / M2 Keskin TFT LCD Panel,LQ035Q7DH01 |
||
LQ035 Serisi LQ035Q7DH02 LQ035Q7DH01 LQ035Q7DB06M LQ035Q7DB06 LQ035Q7DB05
| Temel Bilgi: | Marka | Model | Türü | Model Takma Adları |
|---|---|---|---|---|
| ŞARP | LQ035Q7DH01 | a-Si TFT-LCD, LCM | - | |
| Güvenilirlik: | RoHS | Çalışma sıcaklığı | Depolama sıcaklığı | titreşim direnci |
| -10 ~ 70 °C | -25 ~ 70 °C | - |
| Temel Bilgi: | Parlaklık | Çalışma Modu | Kontrast oranı |
|---|---|---|---|
| 100 cd/m2 (Tip.) | TN, Normalde Beyaz, Transflektif | 701 (Tip) (İletişim) 4:1 (Tip) (Yansıtıcı) | |
| Görme açısı ((L/R/U/D) | Görme Yönü | Yanıt Hızı | |
| 40/40/40/50 (Tip) ((CR≥2) | Saat 6'da. | 30/50 (Tip) ((Tr/Td) (ms) | |
| Ekran rengi: | Renk sıcaklığı | Renk miktarı | Beyaz Renk Renklilik |
| - | 262K (6 bit) | - | |
| Performans: | 3D Tipi | Dışarıdan Görülebilirlik | Yansıtıcılık |
| - | Güneş Işığı Okulabilir | 2.5/4% (Min./tip.) |
| Panel Boyutu: | 3.5 inç | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Karar | Piksel Düzenlemesi | Dot Pitch (W × H) | Piksel Pitch (W × H) |
| 240 ((RGB) × 320, QVGA | RGB Dikey Şerit | 0.0745×0.2235 mm | 0.2235×0.2235 mm [113PPI] | |
| Mekanik Boyut: | Etkin Alan (W × H) | Bezel Alanı (W × H) | Çizelge Boyutu (W × H) | Çizelge Derinliği |
| 53.64×71.52 mm | 57.4×75.2 mm | 65x86,2 mm | 4.0±0.2 mm | |
| Çizelge Özellikleri: | Şekil Tarzı | Görünüm oranı | Yönlendirme | Şekil tarzı |
| Düz Düzgen | 34 (W: H) | Portre türü | ||
| Dokunmatik ekran: | Dokunma Noktaları | TP denetleyici | Sinyal Türü | Dokunma Teknolojisi |
| 1 puan | Dokunmatik denetleyici olmadan | - | Dört tellü Resistive Touch | |
| Diğer özellikleri: | Panel kapağı | Ağırlık | Yüzey | |
| - | 45.0g (Tip.) | Sert kaplama (3H) | ||
| Sinyal Elektrik: | Geçerli Girdi | Giriş voltajı | Tüketim | |||
|---|---|---|---|---|---|---|
| 3.0/1.5/0.05/-0.05mA (Tip.) ((ISHA/ISHD/IDD/IEE) | 5.0/3.3/15.0/-10.0V (Tip.) ((VSHA/VSHD/VDD/VEE) | - | ||||
| Arayüz Özellikleri: | Konum | Türü | Arayüz | |||
| - | FPC | Paralel RGB (1 ch, 6-bit) | ||||
| Sinyal Arayüzü: | Marka | Model | miktarı | Pin Pitch | Çubuklar | Pin Atama |
| 1 adet | 0.5 mm | 50 iğne | ||||
| Arka ışık özellikleri: | Türü | Konum | Şekli | miktarı | Hayat ((Saatlar) | Değiştirme |
|---|---|---|---|---|---|---|
| WLED | Kenar ışığı tipi | - | - | 10K ((Tip.) | - | |
| WLED Elektrik: | Geçerli Girdi | Giriş voltajı | Tüketim | |||
| 15/20mA (Tip/Max.) | 21.6V (tipik), 25.2V (max.) | 324mW (Tip.) | ||||
| Arayüz Özellikleri: | Konum | Türü | WLED Sürücüsü | |||
| - | Panel sinyal arayüzüne dahil | - Hayır. | ||||

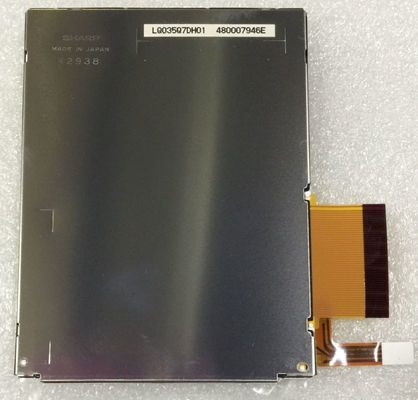

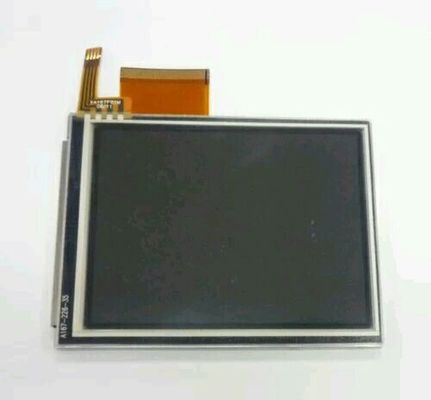

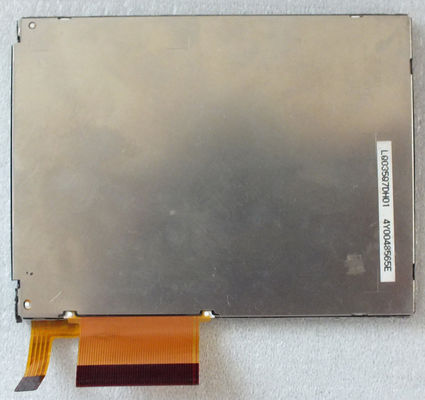

LQ035Q7DH01bir3.5 inçdiagonal a-Si TFT-LCD ekran ürünü,Keskin, yerleşik bir WLED arka ışıklandırması, arka ışık sürücüsü olmadan, dokunmatik ekran 4 tel Resistive Touch.LQ035Q7DH01 ekranı destekler240 ((RGB) × 320(QVGA) 3:4 (W: H) boyut oranıyla, pikselleri RGB Dikey Şerit'te düzenlenmiştir.2 ((D) mm, bakım alanı boyutu 57.4 ((W) × 75.2 ((H) mm, Hard kaplama (3H) yüzey tedavisi ile, net ağırlığı 45.0g (Typ.).LQ035Q7DH01 100 cd/m2 ekran parlaklığı sağlar 701:1 iletim kontrast oranı, 4:1 (Tipik) yansıtıcı kontrast oranı, 40/40/40/50 (Tipik) (CR≥2) (L/R/U/D) görüntüleme açısı, en iyi görüntüleme yönü saat 6 ve yanıt süresi 30/50 (Tipik) (Tr/Td) ms.Gri ölçeği veya alt pikselin parlaklığı, her nokta için 6 bitlik bir gri ölçek sinyali ile belirlenir ve böylece 262K renkler paletini sunar.Bu ürün, Edge ışık tipi olarak yerleştirilen ve 10K saatlik bir çalışma ömrüne sahip olan arka ışık sistemi olarak WLED'i benimsemiştir, harici arka ışık sürücüsü ek olarak gereklidir.
