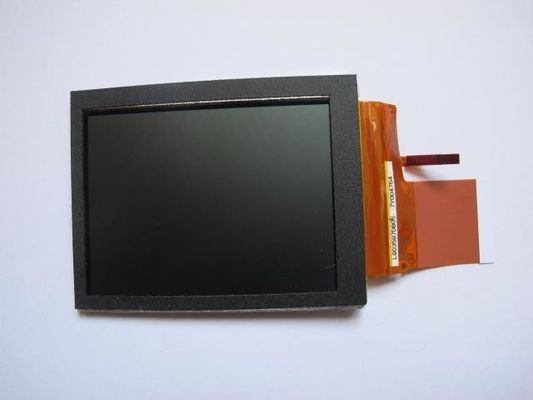

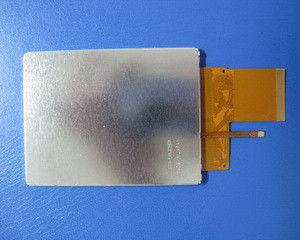

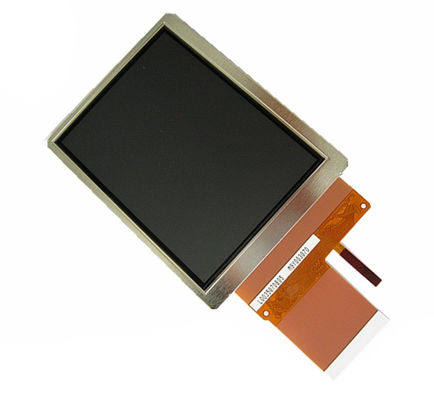

Ürün ayrıntıları:
|
| Panel Markası: | Keskin | Panel Modeli: | LQ035Q7DB05 |
|---|---|---|---|
| çözüm: | 240 × 320RGB | Panel Boyutu: | 3.5inç |
| Parlaklık: | 160 cd / m² (Tipik) | Sinyal Arayüzü: | Paralel RGB (1 kanal, 6 bit), 50 pimli FPC |
| Lamba tipi: | 6S1P WLED, 10K saat, Sürücüsüz | çevre: | Operating Temp.: -10 ~ 60 °C ; Çalışma Sıcaklığı: -10 ~ 60 ° C; Storage Temp.: -25 |
| Vurgulamak: | 240 × 320RGB Tft Lcd Ekran,160nits Tft Lcd Ekran,Sharp LCM Lcd Ekran Panelleri |
||
LQ035 Serisi LQ035Q7DH02 LQ035Q7DH01 LQ035Q7DB06M LQ035Q7DB06 LQ035Q7DB05
| Piksel Özellikleri: | Piksel Biçimi | 240 (RGB) × 320 [QVGA] | Nokta Aralığı | 0,0745 × 0,2235 mm (Y × D) |
|---|---|---|---|---|
| Yapılandırma | RGB Dikey Şerit | Piksel aralığı | 0,2235 × 0,2235 mm (Y × D) [113PPI] | |
| Mekanik Boyut: | Görüntü Alanı | 53,64 × 71,52 mm (Y × D) | Çerçeve Alanı | 57,4 × 75,2 mm (Y × D) |
| Anahat Dim. | 65 × 85 mm (Y × D) | Anahat Derinliği | 3,4 ± 0,3 mm | |
| Anahat Özellikleri: | Form faktörü | Düz Dikdörtgen | Oryantasyon | Portre türü |
| En Boy Oranı | 3: 4 (Y: D) | Şekil Stili | ||
| Diğer özellikler : | Ağırlık | 40,0 g (Tip.) | Yüzey | Sert kaplama (3H) |
| Temel Bilgiler: | Parlaklık | 160 cd / m² (Tipik) | Kontrast Oranı | 85: 1 (Tipik) (Aktarıcı) 15: 1 (Tipik) (Yansıtıcı) |
|---|---|---|---|---|
| Görüş açısı | 40/40/40/50 (Tipik) (CR≥2) | Optik Mod | TN, Normalde Beyaz, Transflektif | |
| Yönü Görüntüleme | saat 6 | Tepki Süresi | 30/50 (Tipik) (Tr / Td) (ms) | |
| Renk Performansı: | Renklilik | Gx: 0,300;Wy: 0,320 | Renk Numaraları | 262 K (6 bit) |
| Renk sıcaklığı | 7351.000 | Beyaz Tekdüzelik | - | |
| Dispaly Performansı: | Dış Görünürlük | Güneş Işığında Okunabilir | Geçirgenlik | - |
| 3D Türü | - | Yansıtma | % 8/13 (Min./Tip.) |
| Arka Işık Özellikleri: | Lamba Şekli | 1 dize | Lamba Tipi | WLED | Ömür | 10K (Tipik) (Saat) |
|---|---|---|---|---|---|---|
| Değiştirme | - | Miktar | 6S1P | Durum | Kenar ışığı tipi | |
| Lamba Elektrik: | Gerilim Girişi | 19,2 / 21,0V (Tip / Maks.) | Akım Girişi | 20mA (Tipik) | ||
| Tüketim | 384mW (Tipik) | |||||
| Arayüz Özellikleri: | Tür | FPC | Durum | - | Lamba Sürücüsü | Hayır |
| Arayüz Detayı: | Marka | Modeli | Pin Aralığı | Pinler | Miktar | Yapılandırma |
| 0,5 mm | 5 iğne | 1 parça | BLE-5PINS-ANNCN | |||
| Sinyal Systerm: | Paralel RGB (1 kanal, 6 bit) | Mantık Gerilimi | - | |||
|---|---|---|---|---|---|---|
| Sinyal Elektrik: | Gerilim Girişi | 5.0 / 3.3 / 15.0 / -10.0V (Tipik) (VSHA / VSHD / VDD / VEE) | Akım Girişi | 3.0 / 2.0 / 0.05 / -0.05mA (Tipik) (ISHA / ISHD / IDD / IEE) | ||
| Arayüz Özellikleri: | Tür | FPC | Durum | - | ||
| FPC Detayı: | Marka | Modeli | Pin Aralığı | Pinler | Miktar | Yapılandırma |
| 0,5 mm | 50 iğne | 1 parça | ||||
LQ035Q7DB05 ekranı destekler 240 (RGB) × 3203: 4 (G: Y) en boy oranına sahip (QVGA), pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik ayrıntılara gelince, 53.64 (G) × 71.52 (Y) mm aktif alana, 65 (G) × 85 (Y) × 3.7 (D) mm dış hat boyutuna, 57.4 (G) × 75.2 görüntüleme alanı boyutuna sahiptir. (H) mm, Sert kaplama (3H) yüzey işleme ile, net ağırlık 40.0 g (Tip.).Bir TN, Normalde Beyaz, Transflektif LCM ürünü olan LQ035Q7DB05, 160 cd / m² ekran parlaklığı 85: 1 transimisif kontrast oranı, 15: 1 (Tipik) yansıtıcı kontrast oranı, 40/40/40/50 (Tip.) ( CR≥2) (L / R / U / D) görüş açısı, saat 6 konumunda en iyi görüş yönü ve 30/50 (Tip.) (Tr / Td) ms yanıt süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 6 bitlik gri skala sinyali ile belirlenir, böylece 262K renkten oluşan bir palet sunar.Bu ürün, Edge ışık tipi olarak yerleştirilmiş ve 10K saatlik çalışma ömrü olan arka ışık sistemi olarak 6S1P WLED'i benimsemiştir, ayrıca harici arka ışık sürücüsüne de ihtiyaç vardır.
