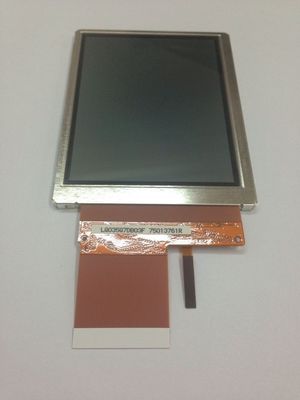

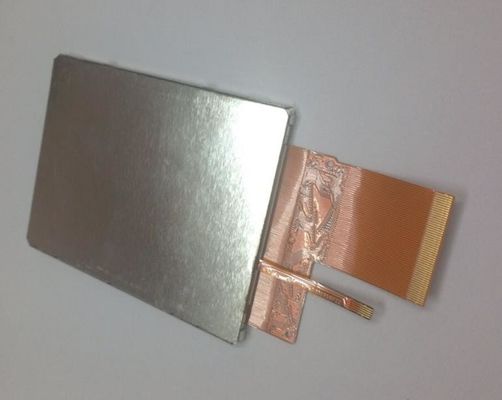

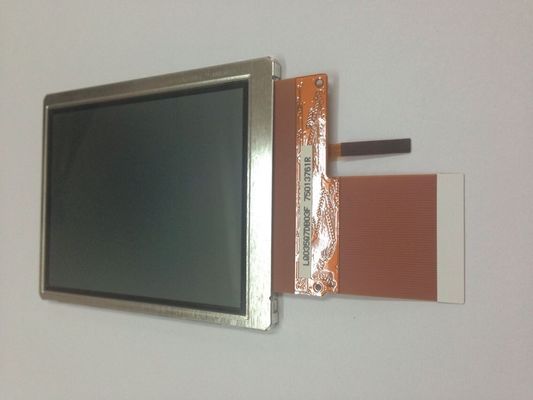

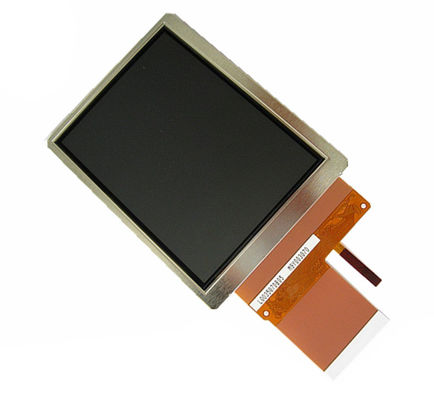

Ürün ayrıntıları:
|
| Panel Modeli: | LQ035Q7DB03 | Panel Markası: | Keskin |
|---|---|---|---|
| Parlaklık: | 55 cd / m² (Tipik) | Panel Boyutu: | 3.5inç |
| Sinyal Arayüzü: | Paralel RGB (1 kanal, 6 bit), 50 pimli FPC | Lamba tipi: | WLED, 10K saat, Sürücüsüz |
| çözüm: | 240 (RGB) × 320, QVGA, 113PPI | çevre: | Operating Temp.: -10 ~ 60 °C ; Çalışma Sıcaklığı: -10 ~ 60 ° C; Storage Temp.: -25 |
| Vurgulamak: | 55nit Sharp TFT LCD Ekran,240 × 320RGB Sharp TFT LCD Ekran,3 |
||
LQ035 Serisi LQ035Q7DB03R LQ035Q7DB03F LQ035Q7DB03 LQ035Q7DB02R LQ035Q7DB02
| Temel Bilgiler: | Parlaklık (cd / m²) | İzleme Açısı (L / R / U / D) | Tepki Süresi (ms) |
|---|---|---|---|
| 55 (Tipik) | 40/40/40/50 (Tipik) (CR≥2) | 30/50 (Tipik) (Tr / Td) | |
| En iyi görünüm | Ekran modu | Kontrast Oranı | |
| saat 6 | TN, Normalde Beyaz, Transflektif | 85: 1 (Tipik) (Aktarıcı) 15: 1 (Tipik) (Yansıtıcı) | |
| Dispaly Renk: | Renk sıcaklığı | Ekran Renkleri | Beyaz Koordinat |
| 6066 bin | 262 K (6 bit) | X: 0,320;Y: 0,340 | |
| Verim : | 3D Teknolojisi | Güneş Işığı Görünürlüğü | Yansıtma |
| - | Güneş Işığında Okunabilir | % 8/13 (Min./Tip.) |
| Lamba Özellikleri: | Tür | Durum | Miktar | Şekil | Yaşam (Saat) | Lamba Değişimi |
|---|---|---|---|---|---|---|
| WLED | Kenar ışığı tipi | - | - | 10K (Tipik) | - | |
| WLED Elektrik: | Gerilim beslemesi | Akım kaynağı | Güç | |||
| 21,6V (Tip.), 24V (Maks.) | 15 / 20mA (Tip / Maks.) | 324mW (Tipik) | ||||
| Arayüz Özellikleri: | Durum | Arka Işık Sürücüsü | Tür | |||
| - | Hayır | FPC | ||||
| Arayüz Detayı: | Marka | Modeli | Pin Aralığı | Pin Miktarı | Miktar | Yapılandırma |
| 0,5 mm | 5 iğne | 1 parça | BLE-5PINS-ANNCN | |||
| Panel Boyutu: | 3,5 " | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Biçimi | Piksel Yapılandırması | Piksel Aralığı (mm) | Nokta Aralığı (mm) |
| 240 (RGB) × 320 [QVGA] | RGB Dikey Şerit | 0,2235 × 0,2235 [113PPI] | 0,0745 × 0,2235 | |
| Mekanik Boyut: | Aktif Alan (mm) | Çerçeve Alanı (mm) | Anahat Boyut (mm) | Anahat Derinliği (mm) |
| 53,64 (Y) × 71,52 (D) | 57,4 (Y) × 75,2 (D) | 65 (Y) × 85 (D) | 3,4 ± 0,3 mm | |
| Anahat Özellikleri: | Form faktörü | Oryantasyon | En Boy Oranı | Şekil Stili |
| Düz Dikdörtgen | Portre türü | 3: 4 (Y: D) | ||
| Diğer detay: | Ağırlık | Panel Kapak | Tedavi | |
| 40,0 g (Tip.) | - | Sert kaplama (3H) | ||
| Panel Sürüş Elektrik: | Gerilim beslemesi | Akım kaynağı | Güç | |||
|---|---|---|---|---|---|---|
| 5.0 / 3.3 / 15.0 / -10.0V (Tipik) (VSHA / VSHD / VDD / VEE) | 3.0 / 2.0 / 0.10 / -0.10mA (Tipik) (ISHA / ISHD / IDD / IEE) | - | ||||
| Arayüz Özellikleri: | Durum | Sinyal | Tür | |||
| - | Paralel RGB (1 kanal, 6 bit) | FPC | ||||
| FPC Detayı: | Marka | Modeli | Pin Aralığı | Pin Miktarı | Miktar | Yapılandırma |
| 0,5 mm | 50 iğne | 1 parça | ||||
LQ035Q7DB03 ekranı destekler 240 (RGB) × 3203: 4 (G: Y) en boy oranına sahip (QVGA), pikselleri RGB Dikey Şeritte düzenlenmiştir.Mekanik ayrıntılara gelince, 53.64 (G) × 71.52 (Y) mm aktif alana, 65 (G) × 85 (Y) × 3.7 (D) mm dış hat boyutuna, 57.4 (G) × 75.2 görüntüleme alanı boyutuna sahiptir. (H) mm, Sert kaplama (3H) yüzey işleme ile, net ağırlık 40.0 g (Tip.).Bir TN, Normalde Beyaz, Transflektif LCM ürünü olarak LQ035Q7DB03, 55 cd / m² ekran parlaklığı 85: 1 transimisif kontrast oranı, 15: 1 (Tipik) yansıtıcı kontrast oranı, 40/40/40/50 (Tip.) ( CR≥2) (L / R / U / D) görüş açısı, saat 6 konumunda en iyi görüş yönü ve 30/50 (Tip.) (Tr / Td) ms yanıt süresi.Gri skala veya alt pikselin parlaklığı, her nokta için 6 bitlik gri skala sinyali ile belirlenir, böylece 262K renkten oluşan bir palet sunar.Bu ürün, Edge ışık tipi olarak yerleştirilmiş ve 10K saatlik çalışma ömrüne sahip arka ışık sistemi olarak WLED'i benimsemiştir, ayrıca harici arka ışık sürücüsüne de ihtiyaç vardır.
