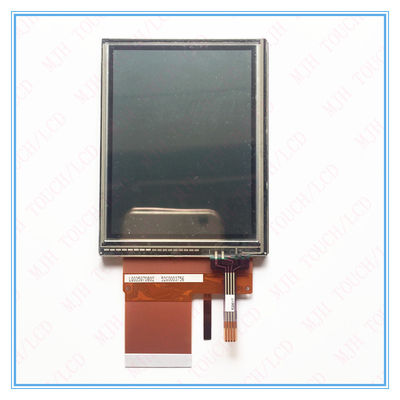

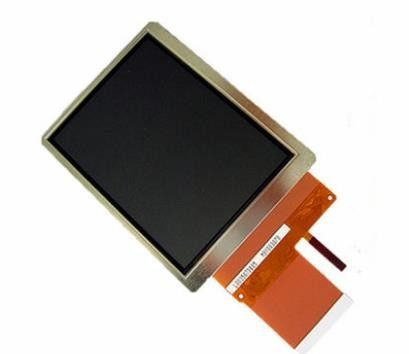

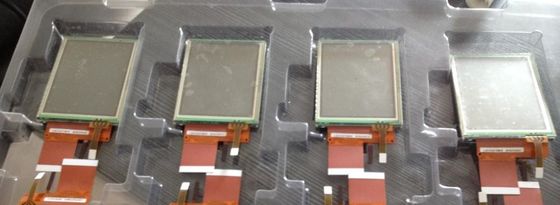

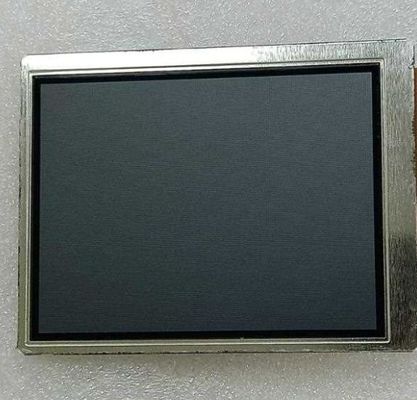

Ürün ayrıntıları:
|
| Panel Modeli: | LQ035Q7DB02R | Pano Markası: | keskin |
|---|---|---|---|
| Panel Boyutu: | 3,5 inç | Karar: | 240(RGB)×320, QVGA, 113PPI |
| Parlaklık: | 50 cd/m² (Tip.) | Sinyal Arayüzü: | Paralel RGB (1 ch, 6 bit), 50 pin FPC |
| Lamba tipi: | WLED, 10K saat, Sürücü olmadan | Çevre: | Operating Temp.: -10 ~ 60 °C ; Çalışma Sıcaklığı: -10 ~ 60 °C; Storage Temp.: -25 ~ |
| Vurgulamak: | LCM 240 × 320RGB Keskin TFT LCD Panel,50nit Keskin TFT LCD Panel,LQ035Q7DB02R |
||
LQ035 Serisi LQ035Q7DB03R LQ035Q7DB03F LQ035Q7DB03 LQ035Q7DB02R LQ035Q7DB02
| Ekran Boyutu: | 3.5" | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Sayısı | Piksel Biçimi | Dot Pitch (H × V) | Piksel Pitch (H × V) |
| 240 ((RGB) × 320, QVGA | RGB Dikey Şerit | 0.0745×0.2235 mm | 0.2235×0.2235 mm [113PPI] | |
| Mekanik Boyut: | Ekran alanı (H×V) | Bezel Açılışı (H×V) | Toplam Boyut (H × V) | Toplam Derinlik |
| 53.64×71.52 mm | 57.4×75.2 mm | 65x85 mm | 4.5±0.3 mm | |
| Çizelge Özellikleri: | Şekil şekli | Görünüm oranı (H: V) | Yönlendirme | Şekil tarzı |
| Düz Düzgen | 3:4 | Portre türü | ||
| Dokunma paneli: | Dokunma Noktaları | Sinyal Türü | Kontrolör | Teknoloji |
| 1 puan | - | Dokunmatik denetleyici olmadan | Dört tellü Resistive Touch | |
| Diğer özellikler: | Kütle | Panel kapağı | Yüzey Tedavisi | |
| 50.0g (Tip.) | - | Sert kaplama (3H) | ||
| Temel Bilgi: | Parlaklık | Çalışma Modu | Kontrast oranı |
|---|---|---|---|
| 50 cd/m2 (Tip.) | TN, Normalde Beyaz, Transflektif | 701 (Tip) (İletişim) 8:1 (Tip) (Yansıtıcı) | |
| İyi görünüm | Görme açısı | Yanıt Zamanı | |
| Saat 6'da. | 40/40/40/50 (Tip) ((CR≥2) | 30/50 (Tip) ((Tr/Td) (ms) | |
| Ekran rengi: | Renk sıcaklığı: | Destek Rengi | Renk Koordinatları |
| 6476K. | 262K (6 bit) | X:0.310Y:0.350 | |
| Performans: | 3 boyutlu teknoloji | Dışarıdan Görülebilirlik | Yansıtıcılık |
| - | Güneş Işığı Okulabilir | 7/11% (Min./Tip.) |
| Arka ışık özellikleri: | Türü | Konum | Hayat ((Saatlar) | miktarı | Şekli | Değiştirme |
|---|---|---|---|---|---|---|
| WLED | Kenar ışığı tipi | 10K ((Tip.) | - | - | - | |
| WLED Elektrik: | Giriş Voltajı | Girdi akımı | Güç tüketimi | |||
| 21.6V (tipik), 24V (max.) | 15/20mA (Tip/Max.) | 324mW (Tip.) | ||||
| Arayüz Özellikleri: | WLED Sürücü Devleti | Fiziksel Tip | Arayüz Konumu | |||
| - Hayır. | FPC | - | ||||
| Arayüz Ayrıntıları | Marka Adı | Model Adı | miktarı | Çubuklar | Pin Pitch | Pin Yapılandırması |
| 1 adet | 5 iğne | 0.5 mm | BLE-5PINS-ANNCN | |||
| Sinyal Elektrik: | Giriş Voltajı | Girdi akımı | Güç tüketimi | |||
|---|---|---|---|---|---|---|
| 5.0/3.3/15.0/-10.0V (Tip.) ((VSHA/VSHD/VDD/VEE) | 3.0/2.0/0.10/-0.10mA (Tip.) ((ISHA/ISHD/IDD/IEE) | - | ||||
| Arayüz Özellikleri: | Sinyal Türü | Fiziksel Tip | Arayüz Konumu | |||
| Paralel RGB (1 ch, 6-bit) | FPC | - | ||||
| Arayüz ayrıntıları: | Marka Adı | Model Adı | miktarı | Çubuklar | Pin Pitch | Pin Yapılandırması |
| 1 adet | 50 iğne | 0.5 mm | ||||
LQ035Q7DB02R ekranı destekler240 ((RGB) × 320(QVGA) 3:4 (W:H) boyut oranıyla, pikselleri RGB Dikey Şerit'te düzenlenmiştir.8 ((D) mm, bakım alanı boyutu 57.4 ((W) × 75.2 ((H) mm, Hard kaplama (3H) yüzey tedavisi, net ağırlığı 50.0g (Tip).LQ035Q7DB02R 50 cd/m2 ekran parlaklığı sağlayabilir1:1 iletim kontrast oranı, 8:1 (Tipik) yansıtıcı kontrast oranı, 40/40/40/50 (Tipik) (CR≥2) (L/R/U/D) görüntüleme açısı, en iyi görüntüleme yönü saat 6 ve yanıt süresi 30/50 (Tipik) (Tr/Td) ms.Gri ölçeği veya alt pikselin parlaklığı, her nokta için 6 bitlik bir gri ölçek sinyali ile belirlenir ve böylece 262K renkler paletini sunar.Bu ürün, Edge ışık tipi olarak yerleştirilen ve 10K saatlik bir çalışma ömrüne sahip olan arka ışık sistemi olarak WLED'i benimsemiştir, harici arka ışık sürücüsü ek olarak gereklidir.
