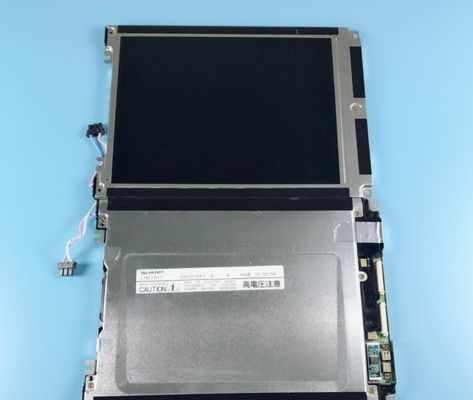

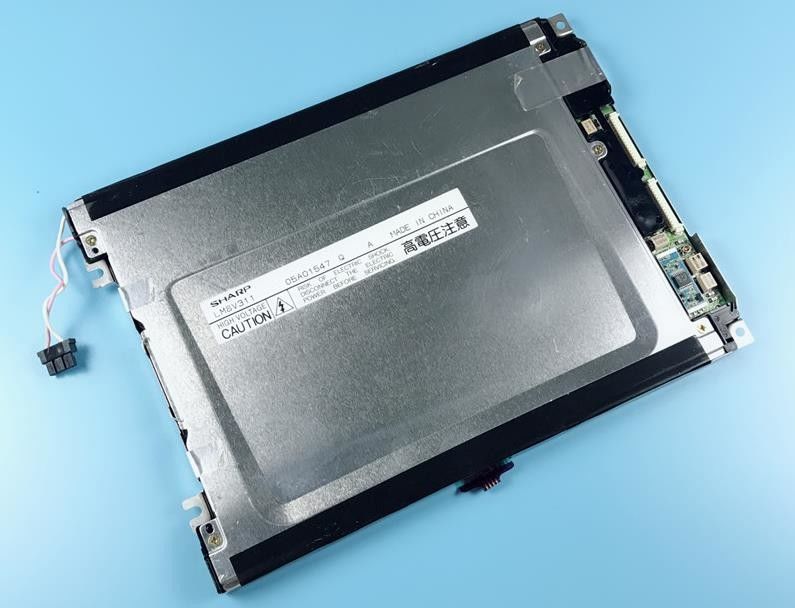

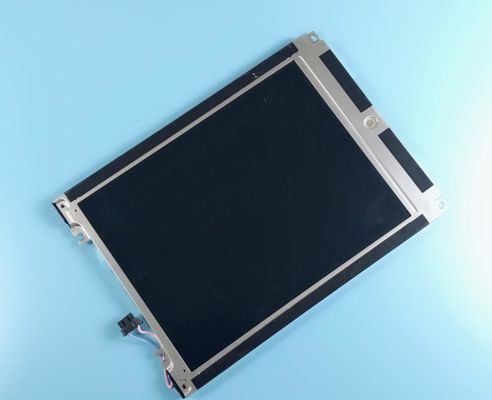

Ürün ayrıntıları:
|
| Model adı: | LM8V311 | Üretici firma: | Keskin |
|---|---|---|---|
| Parlaklık: | 55 cd / m² (Tipik) | Arka Işık: | 1 adet CCFL, 25K saat, Sürücü Yok |
| Ekran boyutu: | 7,7 inç | Piksel Sayısı: | 640 (RGB) × 480 (VGA) 103PPI |
| Sinyal Türü: | Paralel Veri (8 bit), 29 pimli Konektör | Max. Maks. Ratings Puanlar: | Depolama Sıcaklığı: -25 ~ 60 ° C Çalışma Sıcaklığı: 0 ~ 40 ° C |
| Vurgulamak: | QVGA 113PPI Endüstriyel Lcd Ekran,WLED LVDS TFT Dokunmatik Panel,500nit Keskin TFT LCD Ekran |
||
| Temel Bilgiler: | Marka adı | Model adı | Tür | Model Takma Adı |
|---|---|---|---|---|
| KESKİN | LM8V311 | CSTN-LCD , LCM | - | |
| En yüksek reyting : | RoHS | Çalışma sıcaklığı | Depolama sıcaklığı | Titreşim Seviyesi |
| 0 ~ 40 °C | -25 ~ 60 °C | - |
| Temel Bilgiler: | parlaklık | Çalışma modu | Kontrast Oranı |
|---|---|---|---|
| 55 cd/m² (Tip.) | STN, Normalde Siyah, İletken | 30:1 (Tip.) (İletken) | |
| İyi Görünüm | Görüş açısı | Tepki Süresi | |
| - | 30/30/15/30 (Tip.)(CR≥5) | 270/80 (Tip.)(Tr/Td) (ms) | |
| Ekran Rengi : | Renk sıcaklığı: | Destek Rengi | Renk Koordinatı |
| 8841K | Renk | X:0.275;Y:0.330 |
| Arka Işık Özellikleri: | Tür | Durum | Ömür(Saat) | Miktar | şekil | Değiştirme |
|---|---|---|---|---|---|---|
| CCFL | Kenar ışık tipi (Üst taraf) | 25K(Dk.) | 1 parça | Düz | - | |
| CCFL Elektrik : | Giriş gerilimi | Giriş Akımı | Güç tüketimi | |||
| 490/539V (Tip./Maks.) | 3.0/5.0mA (Tip./Maks.) | 1,47W (Tip.) | ||||
| Çalışma Frekansı | Başlangıç Voltajı | |||||
| 30/70KHz (Min./Maks.) | 700/1050V (Maks.)(Ta=+25/0℃) | |||||
| Arayüz Özellikleri: | CCFL Sürücü Durumu | Fiziksel Tip | Arayüz Konumu | |||
| Hayır | bağlayıcı | - | ||||
| Arayüz Detayı | Marka adı | Model adı | Miktar | Pimler | Pin Aralığı | PIN konfigürasyonu |
| HONDA | QZ-19-3F01 | 1 parça | 3 iğne | BLL-3PINS-LNH | ||
| Ekran boyutu : | 7.7" | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Numarası | Piksel Biçimi | Nokta Aralığı (Y×D) | Piksel Aralığı (Y×D) |
| 640(RGB)×480, VGA | RGB Dikey Şerit | 0.082×0.246 mm | 0,246×0,246 mm [103PPI] | |
| Mekanik Boyut : | Görüntüleme Alanı (Y×D) | Çerçeve Açıklığı (Y×D) | Genel Boyut (Y×D) | Genel Derinlik |
| 157,42×118,06 mm | - | 197×142,5 mm | 9,5 (Maks.) mm | |
| Anahat Özellikleri: | Form Şekli | En Boy Oranı (S:D) | Oryantasyon | Şekil Stili |
| Düz Dikdörtgen | 4:3 | Manzara türü | ||
| Dokunmatik panel : | Temas noktaları | Sinyal Tipi | Denetleyici | teknoloji |
| - | - | - | 4 telli Dirençli Dokunma, F/G | |
| Diğer Özellikler: | kitle | Panel Kapağı | Yüzey İşlem | |
| 310g (Tip.) | - | - | ||
| Sinyal Elektrik : | Giriş gerilimi | Giriş Akımı | Güç tüketimi | |||
|---|---|---|---|---|---|---|
| 3.3V (Tip.) | 40/60mA (Tip./Maks.) | 130/200mW (Tip./Maks.) | ||||
| Gösterge Sinyalleri için Gerilim : | 0≤VIL≤0.2VDD;0.8VDD≤VIH≤VDD | |||||
| Arayüz Özellikleri: | Sinyal Tipi | Fiziksel Tip | Arayüz Konumu | |||
| Paralel Veri (8-bit) | bağlayıcı | - | ||||
| Arayüz Detayı : | Marka adı | Model adı | Miktar | Pimler | Pin Aralığı | PIN konfigürasyonu |
| moleks | 53261-1510 | 1 parça | 15 iğne | 1,25 mm | ||
| moleks | 53261-1410 | 1 parça | 14 iğne | 1,25 mm | ||
LM8V311 ekranı destekler 640(RGB)×480(VGA) 4:3 (G:Y) en boy oranına sahip, pikselleri RGB Dikey Şeritte düzenlenmiş.Mekanik detaya gelince, 157,42(G)×118,06(Y) mm aktif alana, 197(G)×142,5(Y) mm anahat boyutuna, 310g net ağırlığa sahiptir (Tip.).Bir STN, Normalde Siyah, Aktarıcı LCM ürünü olan LM8V311, 55 cd/m² ekran parlaklığı sağlayabilir 30:1 aktarıcı kontrast oranı, 30/30/15/30 (Tip.)(CR≥5) (Sol/R/U/ D) görüş açısı ve 270/80 (Tip.)(Tr/Td) ms'lik tepki süresi, böylece bir Renk renk paleti sunar.Bu ürün, Edge ışık tipi (Üst taraf) olarak yerleştirilmiş ve 25K saat çalışma ömrüne sahip arka ışık sistemi olarak 1 adet CCFL benimsemiştir, ayrıca harici arka ışık sürücüsüne ihtiyaç vardır.
