Ürün ayrıntıları:
|
| Ekran boyutu: | 9,4 inç | Model adı: | LM64K83 |
|---|---|---|---|
| Üretici firma: | Keskin | Parlaklık: | 45 cd / m² (Tipik) |
| Sinyal Türü: | Paralel Veri (4 bit), 15 pimli Konektör | Piksel Sayısı: | 640 × 480 (VGA) 84PPI |
| Arka Işık: | 1 adet CCFL, Sürücü Yok | Max. Maks. Ratings Puanlar: | Depolama Sıcaklığı: -25 ~ 60 ° C Çalışma Sıcaklığı: 0 ~ 45 ° C |
| Vurgulamak: | SVGA Sharp TFT LCD Ekran,XGA Endüstriyel LCD Panel,LVDS TFT LCD Ekran |
||
| Temel bilgi : | Panel Markası | KESKİN | Panel Modeli | LM64K83 |
|---|---|---|---|---|
| diyagonal boyut | 9.4" | Uygulama | ||
| Panel Tipi | FSTN-LCD , LCM | Model Takma Adı | - | |
| Güvenilirlik : | Çalışma sıcaklığı. | 0 ~ 45 °C | Saklama derecesi. | -25 ~ 60 °C |
| Temel Bilgiler: | Parlaklık | 45 cd/m² (Tip.) | Kontrast Oranı | 10:1 (Tip.) (Geçici) 8:1 (Tipik) (Yansıtıcı) |
|---|---|---|---|---|
| Görüş açısı | 35/25/30/25 (Tip.)(CR≥2) | Optik Mod | STN, Siyah/Beyaz (Pozitif), Transflektif | |
| Yön Görüntüleme | - | Tepki Süresi | 100/150 (Tip.)(Tr/Td) (ms) | |
| Renk Performansı : | renklilik | - | Renk Numaraları | tek renkli |
| Ekran Performansı : | Dış Mekan Görünürlüğü | Güneş Işığı Okunabilir | geçirgenlik | - |
| Sinyal Sistemi : | Paralel Veri (4-bit) | Lojik Voltaj | - | |||
|---|---|---|---|---|---|---|
| Sinyal Elektrik : | Voltaj Girişi | 5.0V (Tip.) | Akım Girişi | 22mA (Tip.) | ||
| tüketim | 430/650mW (Tip./Maks.) | |||||
| Arayüz Özellikleri: | Tür | bağlayıcı | Durum | - | ||
| Bağlayıcı Detayı: | Marka | modeli | Pin Aralığı | Pimler | Miktar | Yapılandırma |
| moleks | 53261-1510 | 1,25 mm | 15 iğne | 1 parça | ||
| Piksel Özellikleri: | Piksel Biçimi | 640×480 [VGA] | Nokta Aralığı | 0,30×0,30 mm (Y×D) |
|---|---|---|---|---|
| Yapılandırma | Dikdörtgen | Piksel aralığı | 0,30×0,30 mm (Y×D) [84PPI] | |
| Mekanik Boyut : | Görüntüleme Alanı | 191.97×143.97 mm (Y×D) | Çerçeve Alanı | 201.4×153.4 mm (Y×D) |
| Anahat Karart. | 253×174 mm (Y×D) | Anahat Derinliği | 7,0 (Maks.) mm | |
| Anahat Özellikleri: | Form faktörü | Düz Dikdörtgen | Oryantasyon | Manzara türü |
| En Boy Oranı | 4:3 (S:D) | Şekil Stili | ||
| Delikler ve Parantezler: | Yüze montaj delikleri (4-Φ3,5) | |||
| Diğer özellikler : | Ağırlık | 340g (Tip.) | Yüzey | - |
| Arka Işık Özellikleri: | Lamba Şekli | Düz | Lamba Tipi | CCFL | Ömür | - |
|---|---|---|---|---|---|---|
| Değiştirme | - | Miktar | 1 parça | Durum | Kenar ışık tipi (Alt taraf) | |
| Lamba Elektrik : | Voltaj Girişi | 390V (Tip.) | Akım Girişi | 5/7mA (Tip./Maks.) | ||
| Sıklık | - | Başlangıç Voltajı | 1000V (Min.) | |||
| tüketim | 2W | |||||
| Arayüz Özellikleri: | Tür | bağlayıcı | Durum | - | Lamba Sürücüsü | Hayır |
| Arayüz Detayı : | Marka | modeli | Pin Aralığı | Pimler | Miktar | Yapılandırma |
| MITSUMI | M63M83-04 | 2,5 mm | 4 iğne | 1 parça | BLL-4PINS-LNNH | |

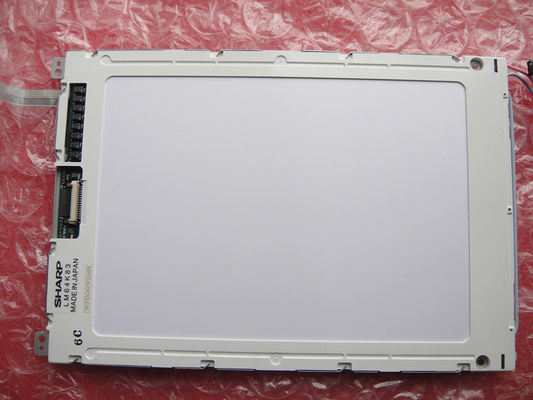

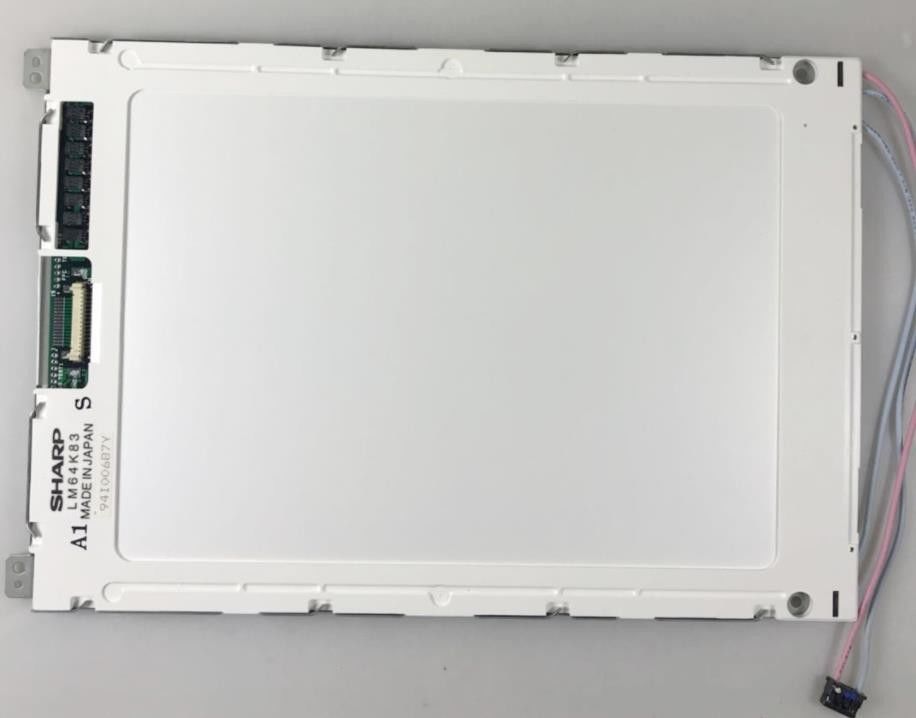

LM64K83 ekranı destekler 640×480(VGA) 4:3 (G:Y) en boy oranına sahip, pikselleri Dikdörtgen şeklinde düzenlenmiştir.Mekanik detaya gelince, 191,97(G)×143,97(Y) mm aktif alana, 253(G)×174(Y) mm anahat boyutuna, 201,4(G)×153,4(Y) mm görüş alanına sahiptir 340g net ağırlık (Tip.).Bir STN, Siyah/Beyaz (Pozitif), Transflektif LCM ürünü olan LM64K83, 45 cd/m² ekran parlaklığı sağlayabilir 10:1 aktarıcı kontrast oranı, 8:1 (Tip.) yansıtıcı kontrast oranı, 35/25/30/25 ( Tip.)(CR≥2) (L/R/U/D) görüş açısı ve 100/150 (Tip.)(Tr/Td) ms'lik tepki süresi, böylece bir Monokrom renk paleti sunar.Bu ürün, Edge ışık tipi (Alt taraf) olarak yerleştirilmiş arka ışık sistemi olarak 1 adet CCFL'yi benimsemiştir, ayrıca harici arka ışık sürücüsüne ihtiyaç vardır.
