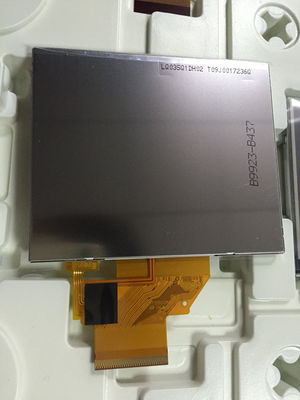

Ürün ayrıntıları:
|
| Üretici firma: | Keskin | Model adı: | LQ035Q1DH02 |
|---|---|---|---|
| Parlaklık: | 400 (Tip.) (Cd / m²) | Aranjman: | RGB Dikey Şerit |
| Ekran boyutu: | 3,5 inç | Arka Işık: | 7S1P WLED, Sürücü Yok |
| Aktif Alan (mm): | 70,56 × 52,92 (Y × D) | Max. Maks. Ratings Puanlar: | Depolama Sıcaklığı: -30 ~ 85 ° C Çalışma Sıcaklığı: -10 ~ 70 ° C |
| Vurgulamak: | SVGA Sharp TFT LCD Ekran,XGA Endüstriyel LCD Panel,LVDS TFT LCD Ekran |
||
| Temel bilgi : | Panel Markası | KESKİN | Panel Modeli | LQ035Q1DH02 |
|---|---|---|---|---|
| diyagonal boyut | 3.5" | Uygulama | ||
| Panel Tipi | a-Si TFT-LCD , LCM | Model Takma Adı | - | |
| Güvenilirlik : | Çalışma sıcaklığı. | -10 ~ 70 °C | Saklama derecesi. | -30 ~ 85 °C |
| Temel Bilgiler: | Parlaklık | 400 cd/m² (Tip.) | Kontrast Oranı | 300:1 (Tip.) (İletken) |
|---|---|---|---|---|
| Görüş açısı | 45/45/20/55 (Tip.)(CR≥10) | Optik Mod | TN, Normalde Beyaz, İletken | |
| Yön Görüntüleme | saat 6 | Tepki Süresi | 30/30 (Tip.)(Tr/Td) (ms) | |
| Renk Performansı : | renklilik | Gx:0.310;Y:0.340 | Renk Numaraları | 262K (6 bit) |
| Renk sıcaklığı | 6551K | Beyaz Tekdüzelik | 1,25/1.43 (Tip./Maks.) (9 puan) |
| Piksel Özellikleri: | Piksel Biçimi | 320(RGB)×240 [QVGA] | Nokta Aralığı | 0,0735×0,2205 mm (Y×D) |
|---|---|---|---|---|
| Yapılandırma | RGB Dikey Şerit | Piksel aralığı | 0,2205×0,2205 mm (Y×D) [115PPI] | |
| Mekanik Boyut : | Görüntüleme Alanı | 70,56×52,92 mm (Y×D) | Çerçeve Alanı | 71,16×53,52 mm (Y×D) |
| Anahat Karart. | 76,9×63,9 mm (Y×D) | Anahat Derinliği | 4,5±0,2 mm | |
| Anahat Özellikleri: | Form faktörü | Düz Dikdörtgen | Oryantasyon | Manzara türü |
| En Boy Oranı | 4:3 (S:D) | Şekil Stili | ||
| Dokunmatik ekran : | Temas noktaları | 1 puan | TP Sinyali | - |
| TP Denetleyici | Dokunmatik kontrolör olmadan | Dokunmatik ekran | 4 telli Dirençli Dokunma | |
| Diğer özellikler : | Ağırlık | 43.0g (Tip.) | Yüzey | Parlama önleyici, Sert kaplama (2H) |
| Sinyal Sistemi : | Paralel RGB (1 kanal, 6 bit) + SPI | Lojik Voltaj | - | |||
|---|---|---|---|---|---|---|
| Sinyal Elektrik : | Voltaj Girişi | 1.8/3.3V (Tip.)(VDDIO/VCI) | Akım Girişi | 0.003/8.0mA (Tip.)(IVDDIO/IVCI) | ||
| Arayüz Özellikleri: | Tür | FPC | Durum | - | ||
| FPC Detayı: | Marka | modeli | Pin Aralığı | Pimler | Miktar | Yapılandırma |
| 0,3 mm | 67 iğne | 1 parça | ||||
| Arka Işık Özellikleri: | Lamba Şekli | 1 dize | Lamba Tipi | WLED | Ömür | - |
|---|---|---|---|---|---|---|
| Değiştirme | - | Miktar | 7S1P | Durum | Kenar ışık tipi | |
| Lamba Elektrik : | Voltaj Girişi | 22.4/24.5V (Tip./Maks.) | Akım Girişi | 24mA (Tip.) | ||
| tüketim | 538mW (Tip.) | |||||
| Arayüz Özellikleri: | Tür | Panel sinyal arayüzüne dahildir | Durum | - | Lamba Sürücüsü | Hayır |
LQ035Q1DH02 ekranı destekler 320(RGB)×240(QVGA) 4:3 (G:Y) en boy oranına sahip, pikselleri RGB Dikey Şeritte düzenlenmiş.Mekanik detaylara gelince, 70,56(G)×52,92(Y) mm aktif alana, 76,9(G)×63.9(Y)×4,7(D) mm anahat boyutuna, 71,16(G)×53,52 izleme alanı boyutuna sahiptir. (H) mm, Parlama Önleyici yüzey işlemeli, Sert kaplama (2H), 43.0g net ağırlık (Tip.).Bir TN, Normalde Beyaz, Aktarıcı LCM ürünü olarak LQ035Q1DH02, 400 cd/m² ekran parlaklığı sağlayabilir 300:1 aktarıcı kontrast oranı, 45/45/20/55 (Tip.)(CR≥10) (L/R/U/ D) görüş açısı, saat 6 konumunda en iyi görüş yönü ve 30/30 (Tip.)(Tr/Td) ms'lik tepki süresi.Gri tonlama veya alt pikselin parlaklığı, her nokta için 6 bitlik bir gri tonlama sinyali ile belirlenir, böylece 262K renk paleti ve ayrıca %48 renk gamı (NTSC) performansı sunar.Bu ürün, Edge ışık tipi olarak yerleştirilmiş arka ışık sistemi olarak 7S1P WLED'i benimsemiştir, ayrıca harici arka ışık sürücüsüne ihtiyaç vardır.
