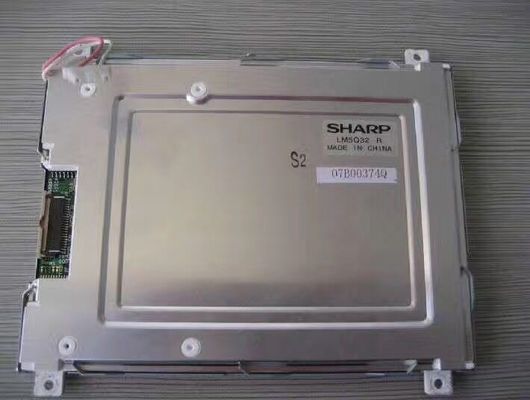

Ürün ayrıntıları:
|
| Marka: | Keskin | model: | LM5Q32R |
|---|---|---|---|
| Parlaklık: | 120 cd / m² (Tipik) | Çapraz Boyut: | 5.0 inç |
| Işık kaynağı: | CCFL [1 adet], 15K saat, W / O Sürücüsü | Piksel Biçimi: | 320 (RGB) × 240 [QVGA] 80PPI |
| arayüz türü: | Paralel Veri (8 bit), 20 pimli Konektör | çevre: | Operating Temperature: 0 ~ 60 °C ; Çalışma Sıcaklığı: 0 ~ 60 ° C; Storage Temperatu |
| Vurgulamak: | SVGA Sharp TFT LCD Ekran,XGA Endüstriyel LCD Panel,LVDS TFT LCD Ekran |
||
| Ekran boyutu : | 5.0" | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Numarası | Piksel Biçimi | Nokta Aralığı (Y×D) | Piksel Aralığı (Y×D) |
| 320(RGB)×240, QVGA | RGB Dikey Şerit | 0.105×0.315 mm | 0,315×0,315 mm [80PPI] | |
| Mekanik Boyut : | Görüntüleme Alanı (Y×D) | Çerçeve Açıklığı (Y×D) | Genel Boyut (Y×D) | Genel Derinlik |
| 100,8×75,6 mm | 103.4×78,3 mm | 134×113 mm | 10,5 (Maks.) mm | |
| Anahat Özellikleri: | Form Şekli | En Boy Oranı (S:D) | Oryantasyon | Şekil Stili |
| Düz Dikdörtgen | 4:3 | Manzara türü | ||
| Diğer Özellikler: | kitle | Panel Kapağı | Yüzey İşlem | |
| 150g (Tip.) | - | - | ||
| Temel Bilgiler: | parlaklık | Çalışma modu | Kontrast Oranı |
|---|---|---|---|
| 120 cd/m² (Tip.) | STN, Normalde Siyah, İletken | 30:1 (Tip.) (İletken) | |
| İyi Görünüm | Görüş açısı | Tepki Süresi | |
| saat 6 | 35/35/15/25 (Tip.)(CR≥5) | 150/50 (Tip.)(Tr/Td) (ms) | |
| Ekran Rengi : | Renk sıcaklığı: | Destek Rengi | Renk Koordinatı |
| 8558K | Renk | X:0.290;Y:0.300 |
| Sinyal Elektrik : | Giriş gerilimi | Giriş Akımı | Güç tüketimi | |||
|---|---|---|---|---|---|---|
| 5.0V (Tip.) | 3/5mA (Tip./Maks.) | 310/400mW (Tip./Maks.) | ||||
| Arayüz Özellikleri: | Sinyal Tipi | Fiziksel Tip | Arayüz Konumu | |||
| Paralel Veri (8-bit) | bağlayıcı | - | ||||
| Arayüz Detayı : | Marka adı | Model adı | Miktar | Pimler | Pin Aralığı | PIN konfigürasyonu |
| FCI | SFR20R-1ST | 1 parça | 20 iğne | 0,8 mm | ||
| Arka Işık Özellikleri: | Tür | Durum | Ömür(Saat) | Miktar | şekil | Değiştirme |
|---|---|---|---|---|---|---|
| CCFL | Kenar ışık tipi (Üst taraf) | 15K(Dk.) | 1 parça | Düz | - | |
| CCFL Elektrik : | Giriş gerilimi | Giriş Akımı | Güç tüketimi | |||
| 720V (Tip.) | 4.0±1mA | 2.9W (Tip.) | ||||
| Çalışma Frekansı | Başlangıç Voltajı | |||||
| 30/80KHz (Min./Maks.) | 1280/1600V (Maks.)(Ta=+25/0℃) | |||||
| Arayüz Özellikleri: | CCFL Sürücü Durumu | Fiziksel Tip | Arayüz Konumu | |||
| Hayır | bağlayıcı | - | ||||
| Arayüz Detayı | Marka adı | Model adı | Miktar | Pimler | Pin Aralığı | PIN konfigürasyonu |
| JST | BHR-03VS-1 | 1 parça | 3 iğne | 4.0 mm | BLL-3PINS-LNH | |
LM5Q32R ekranı destekler 320(RGB)×240(QVGA) 4:3 (G:Y) en boy oranına sahip, pikselleri RGB Dikey Şeritte düzenlenmiş.Mekanik ayrıntılara gelince, 100,8(G)×75,6(Y) mm aktif alana, 134(G)×113(Y)×10,5(D) mm anahat boyutuna, 103,4(G)×78,3 izleme alanı boyutuna sahiptir. (H) mm, 150g net ağırlık (Tip.).Bir STN, Normalde Siyah, Aktarıcı LCM ürünü olan LM5Q32R, 120 cd/m² ekran parlaklığı sağlayabilir 30:1 aktarıcı kontrast oranı, 35/35/15/25 (Tip.)(CR≥5) (L/R/U/ D) görüş açısı, saat 6 konumunda en iyi görüş yönü ve 150/50 (Tip.)(Tr/Td) ms. tepki süresi, böylece bir Renk renk paleti sunar.Bu ürün, Edge ışık tipi (Üst taraf) olarak yerleştirilmiş ve 15K saat çalışma ömrüne sahip arka ışık sistemi olarak 1 adet CCFL'yi benimsemiştir, ayrıca harici arka ışık sürücüsüne ihtiyaç vardır.
