Ürün ayrıntıları:
|
| Panel Markası: | Keskin | Panel Modeli: | LM5Q32 |
|---|---|---|---|
| Parlaklık: | 120 cd / m² (Tipik) | çözüm: | 320 (RGB) × 240, QVGA, 80PPI |
| Panel Boyutu: | 5.0" | Lamba tipi: | 1 adet CCFL, 15K saat, Sürücüsüz |
| Sinyal Arayüzü: | Paralel Veri (8 bit), 20 pimli Konektör | çevre: | Operating Temp.: 0 ~ 50 °C ; Çalışma Sıcaklığı: 0 ~ 50 ° C; Storage Temp.: -25 ~ 65 |
| Vurgulamak: | SVGA Sharp TFT LCD Ekran,XGA Endüstriyel LCD Panel,LVDS TFT LCD Ekran |
||
| Temel Bilgiler: | Parlaklık | 120 cd/m² (Tip.) | Kontrast Oranı | 30:1 (Tip.) (İletken) |
|---|---|---|---|---|
| Görüş açısı | 35/35/15/25 (Tip.)(CR≥5) | Optik Mod | STN, Normalde Siyah, İletken | |
| Yön Görüntüleme | saat 6 | Tepki Süresi | 150/50 (Tip.)(Tr/Td) (ms) | |
| Renk Performansı : | renklilik | Gx:0.290;Y:0.300 | Renk Numaraları | Renk |
| Renk sıcaklığı | 8558K | Beyaz Tekdüzelik | - |
| Piksel Özellikleri: | Piksel Biçimi | 320(RGB)×240 [QVGA] | Nokta Aralığı | 0,105×0,315 mm (Y×D) |
|---|---|---|---|---|
| Yapılandırma | RGB Dikey Şerit | Piksel aralığı | 0,315×0,315 mm (Y×D) [80PPI] | |
| Mekanik Boyut : | Görüntüleme Alanı | 100,8×75,6 mm (Y×D) | Çerçeve Alanı | 103,4×78,3 mm (Y×D) |
| Anahat Karart. | 134×113 mm (Y×D) | Anahat Derinliği | 10,5 (Maks.) mm | |
| Anahat Özellikleri: | Form faktörü | Düz Dikdörtgen | Oryantasyon | Manzara türü |
| En Boy Oranı | 4:3 (S:D) | Şekil Stili | ||
| Diğer özellikler : | Ağırlık | 150g (Tip.) | Yüzey | - |
| Arka Işık Özellikleri: | Lamba Şekli | Düz | Lamba Tipi | CCFL | Ömür | 15K(Dk.) (Saat) |
|---|---|---|---|---|---|---|
| Değiştirme | - | Miktar | 1 parça | Durum | Kenar ışık tipi (Üst taraf) | |
| Lamba Elektrik : | Voltaj Girişi | 720V (Tip.) | Akım Girişi | 4.0±1mA | ||
| Sıklık | 30/80KHz (Min./Maks.) | Başlangıç Voltajı | 1280/1600V (Maks.)(Ta=+25/0℃) | |||
| tüketim | 2.9W (Tip.) | |||||
| Arayüz Özellikleri: | Tür | bağlayıcı | Durum | - | Lamba Sürücüsü | Hayır |
| Arayüz Detayı : | Marka | modeli | Pin Aralığı | Pimler | Miktar | Yapılandırma |
| JST | BHR-03VS-1 | 4.0 mm | 3 iğne | 1 parça | BLL-3PINS-HNL | |
| Sinyal Sistemi : | Paralel Veri (8-bit) | Lojik Voltaj | - | |||
|---|---|---|---|---|---|---|
| Sinyal Elektrik : | Voltaj Girişi | 5.0V (Tip.) | Akım Girişi | 3/5mA (Tip./Maks.) | ||
| tüketim | 310/400mW (Tip./Maks.) | |||||
| Arayüz Özellikleri: | Tür | bağlayıcı | Durum | - | ||
| Bağlayıcı Detayı: | Marka | modeli | Pin Aralığı | Pimler | Miktar | Yapılandırma |
| FCI | SFR20R-1ST | 0,8 mm | 20 iğne | 1 parça | ||

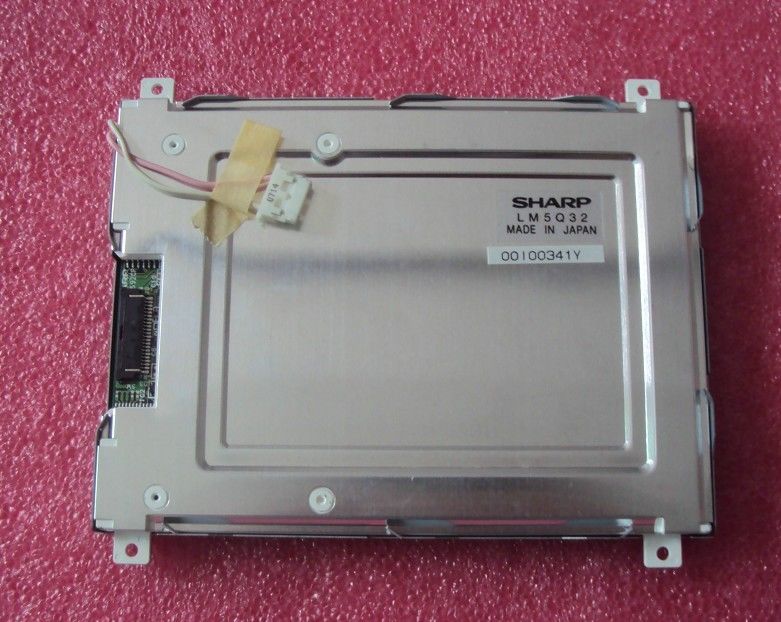

LM5Q32 ekranı destekler 320(RGB)×240(QVGA) 4:3 (G:Y) en boy oranına sahip, pikselleri RGB Dikey Şeritte düzenlenmiş.Mekanik ayrıntılara gelince, 100,8(G)×75,6(Y) mm aktif alana, 134(G)×113(Y)×10,5(D) mm anahat boyutuna, 103,4(G)×78,3 izleme alanı boyutuna sahiptir. (H) mm, 150g net ağırlık (Tip.).Bir STN, Normalde Siyah, Aktarıcı LCM ürünü olan LM5Q32, 120 cd/m² ekran parlaklığı sağlayabilir 30:1 aktarıcı kontrast oranı, 35/35/15/25 (Tip.)(CR≥5) (Sol/K/U/ D) görüş açısı, saat 6 konumunda en iyi görüş yönü ve 150/50 (Tip.)(Tr/Td) ms. tepki süresi, böylece bir Renk renk paleti sunar.Bu ürün, Edge ışık tipi (Üst taraf) olarak yerleştirilmiş ve 15K saat çalışma ömrüne sahip arka ışık sistemi olarak 1 adet CCFL'yi benimsemiştir, ayrıca harici arka ışık sürücüsüne ihtiyaç vardır.
