Ürün ayrıntıları:
|
Panel Modeli: | LM32K10 | Panel Markası: | Keskin |
---|---|---|---|
çözüm: | 320 × 240, QVGA, 84PPI | Panel Boyutu: | 4,7 İNÇ |
Parlaklık: | 50 cd / m² (Tipik) | Sinyal Arayüzü: | Paralel Veri (4 bit), 12 pimli Konektör |
çevre: | Operating Temp.: 0 ~ 45 °C ; Çalışma Sıcaklığı: 0 ~ 45 ° C; Storage Temp.: -25 ~ 60 | Lamba tipi: | 1 adet CCFL, Sürücüsüz |
Vurgulamak: | SVGA Sharp TFT LCD Ekran,XGA Endüstriyel LCD Panel,LVDS TFT LCD Ekran |
Temel Bilgiler: | Parlaklık | Çalışma modu | Kontrast Oranı |
---|---|---|---|
50 cd/m² (Tip.) | STN, Siyah/Beyaz (Pozitif) | 10:1 (Tip.) (İletken) | |
Görüş Açısı (L/R/U/D) | Yön Görüntüleme | Yanıt Hızı | |
- | - | 100/150 (Tip.)(Tr/Td) (ms) | |
Ekran Rengi : | Renk sıcaklığı | Renk Miktarı | Beyaz renk Kromatiklik |
- | tek renkli | - |
Panel Boyutu : | 4.7 inç | |||
---|---|---|---|---|
Piksel Özellikleri: | çözüm | Piksel Düzenlemesi | Nokta Aralığı (G×Y) | Piksel Aralığı (G×Y) |
320×240, QVGA | Dikdörtgen | 0.300×0.300 mm | 0,300×0,300 mm [84PPI] | |
Mekanik Boyut : | Aktif Alan (G×Y) | Çerçeve Alanı (G×Y) | Anahat Boyutu (G×Y) | Anahat Derinliği |
95,97×71,97 mm | 100.0×76,0 mm | 148×96 mm | 8,0 (Maks.) mm | |
Anahat Özellikleri: | Form Stili | En Boy Oranı | Oryantasyon | Şekil Stili |
Düz Dikdörtgen | 4:3 (G : Y) | Manzara türü | ||
Diğer özellikler : | Panel Kapağı | Ağırlık | Yüzey | |
- | 140g (Tip.) | - |
Sinyal Elektrik : | Akım Girişi | Voltaj Girişi | tüketim | |||
---|---|---|---|---|---|---|
12.5mA (Tip.) | 5.0V (Tip.) | - | ||||
Gösterge Sinyalleri için Gerilim : | 192/288mW (Tip./Maks.) | |||||
Arayüz Özellikleri: | Durum | Tür | Arayüz | |||
- | bağlayıcı | Paralel Veri (4-bit) | ||||
Sinyal Arayüzü : | Marka | modeli | Miktar | Pin Aralığı | Pimler | Pin Ataması |
moleks | 52103-1217 | 1 parça | 1,0 mm | 12 iğne |
Arka Işık Özellikleri: | Tür | Durum | şekil | Miktar | Ömür(Saat) | Değiştirme |
---|---|---|---|---|---|---|
CCFL | Kenar ışık tipi | - | 1 parça | - | - | |
CCFL Elektrik : | Akım Girişi | Voltaj Girişi | tüketim | |||
5.0±1mA | 250±25V | 1,25W (Tip.) | ||||
Arayüz Özellikleri: | Durum | Tür | CCFL Sürücüsü | |||
- | Tel | Hayır |

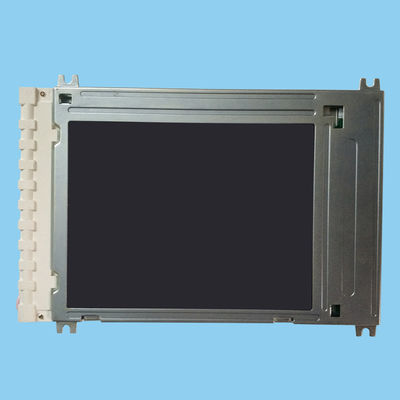

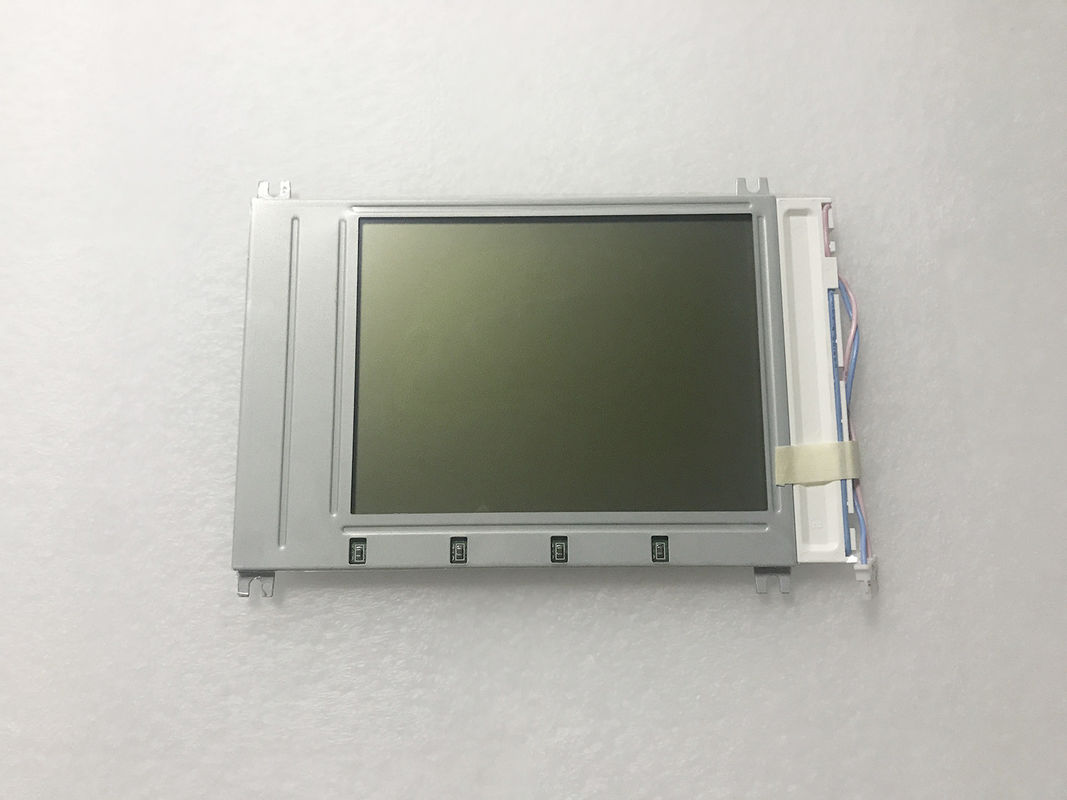

LM32K10 ekranı destekler 320×240(QVGA) 4:3 (G:Y) en boy oranına sahip, pikselleri Dikdörtgen şeklinde düzenlenmiştir.Mekanik detaylara gelince, 95,97(G)×71,97(Y) mm aktif alana, 148(G)×96(Y) mm anahat boyutuna, 100,0(G)×76.0(Y) mm görüş alanı boyutuna sahiptir. 140g net ağırlık (Tip.).Bir STN, Siyah/Beyaz (Pozitif) LCM ürünü olan LM32K10, 50 cd/m² ekran parlaklığı 10:1 geçişli kontrast oranı ve 100/150 (Tip.)(Tr/Td) ms tepki süresi sunabilir. Monokrom renk paleti.Bu ürün, Edge ışık tipi olarak yerleştirilmiş arka ışık sistemi olarak 1 adet CCFL'yi benimsemiştir, ayrıca harici arka ışık sürücüsüne ihtiyaç vardır.
