Ürün ayrıntıları:
|
| Panel Modeli: | LM12S49 | Parlaklık: | 185 cd / m² |
|---|---|---|---|
| Panel Boyutu: | 12.1inch | çözüm: | 800 (RGB) × 600, SVGA, 82PPI |
| Sinyal Arayüzü: | CMOS / TTL (1 ch, 8-bit), 41 pinli Konektör | Piksel Biçimi: | RGB Dikey Şerit |
| çevre: | Operating Temp.: 0 ~ 50 °C ; Çalışma Sıcaklığı: 0 ~ 50 ° C; Storage Temp.: -25 ~ 60 | Lamba tipi: | 2 adet CCFL, 40K saat, Sürücüsüz |
| Vurgulamak: | SVGA Sharp TFT LCD Ekran,XGA Endüstriyel LCD Panel,LVDS TFT LCD Ekran |
||
| Temel Bilgiler: | Parlaklık | 185 cd/m² (Tip.) | Kontrast Oranı | 40:1 (Tip.) (İletken) |
|---|---|---|---|---|
| Görüş açısı | 30/30/15/25 (Tip.)(CR≥5) | Optik Mod | STN, Normalde Siyah, İletken | |
| Yön Görüntüleme | - | Tepki Süresi | 220/80 (Tip.)(Tr/Td) (ms) | |
| Renk Performansı : | renklilik | Gx:0.280;Y:0.330 | Renk Numaraları | Renk |
| Renk sıcaklığı | 8484K | Beyaz Tekdüzelik | - |
| Piksel Özellikleri: | Piksel Biçimi | 800(RGB)×600 [SVGA] | Nokta Aralığı | 0,1025×0,3075 mm (Y×D) |
|---|---|---|---|---|
| Yapılandırma | RGB Dikey Şerit | Piksel aralığı | 0,3075×0,3075 mm (Y×D) [82PPI] | |
| Mekanik Boyut : | Görüntüleme Alanı | 246×184,5 mm (Y×D) | Çerçeve Alanı | 250,6×189.1 mm (Y×D) |
| Anahat Karart. | 275×202,5 mm (Y×D) | Anahat Derinliği | 8,5 (Maks.) mm | |
| Anahat Özellikleri: | Form faktörü | Düz Dikdörtgen | Oryantasyon | Manzara türü |
| En Boy Oranı | 4:3 (S:D) | Şekil Stili | ||
| Delikler ve Parantezler: | Sol, sağ çerçeve üzerinde yüze montaj delikleri (2-Φ3.4, 2-R1.7) | |||
| Diğer özellikler : | Ağırlık | 550g | Yüzey | - |
| Sinyal Sistemi : | CMOS/TTL (1 kanal, 8 bit) | Lojik Voltaj | - | |||
|---|---|---|---|---|---|---|
| Sinyal Elektrik : | Voltaj Girişi | 3.3/5.0V (Tip.)(VDD) | Akım Girişi | 160/170mA (Tip.)(3.3V/5.0V)(IDD) | ||
| Arayüz Özellikleri: | Tür | bağlayıcı | Durum | - | ||
| Bağlayıcı Detayı: | Marka | modeli | Pin Aralığı | Pimler | Miktar | Yapılandırma |
| SAAT | DF9B-41P-1V | 1,0 mm | 41 iğne | 1 parça | ||
| Arka Işık Özellikleri: | Lamba Şekli | Düz | Lamba Tipi | CCFL | Ömür | 40K(Tip.) (Saat) |
|---|---|---|---|---|---|---|
| Değiştirme | - | Miktar | 2 adet | Durum | Kenar ışık tipi (Üst ve Alt) | |
| Lamba Elektrik : | Voltaj Girişi | 590V (Tip.) | Akım Girişi | 5.5/6.0mA (Tip./Maks.) | ||
| Sıklık | 30/70KHz (Min./Maks.) | Başlangıç Voltajı | 1130/1280V (Maks.)(Ta=+25/0℃) | |||
| tüketim | 6,5 W (Tip.) | |||||
| Arayüz Özellikleri: | Tür | bağlayıcı | Durum | - | Lamba Sürücüsü | Hayır |
| Arayüz Detayı : | Marka | modeli | Pin Aralığı | Pimler | Miktar | Yapılandırma |
| JST | BHR-03VS-1 | 4.0 mm | 3 iğne | 2 adet | BLL-3PINS-HNL | |

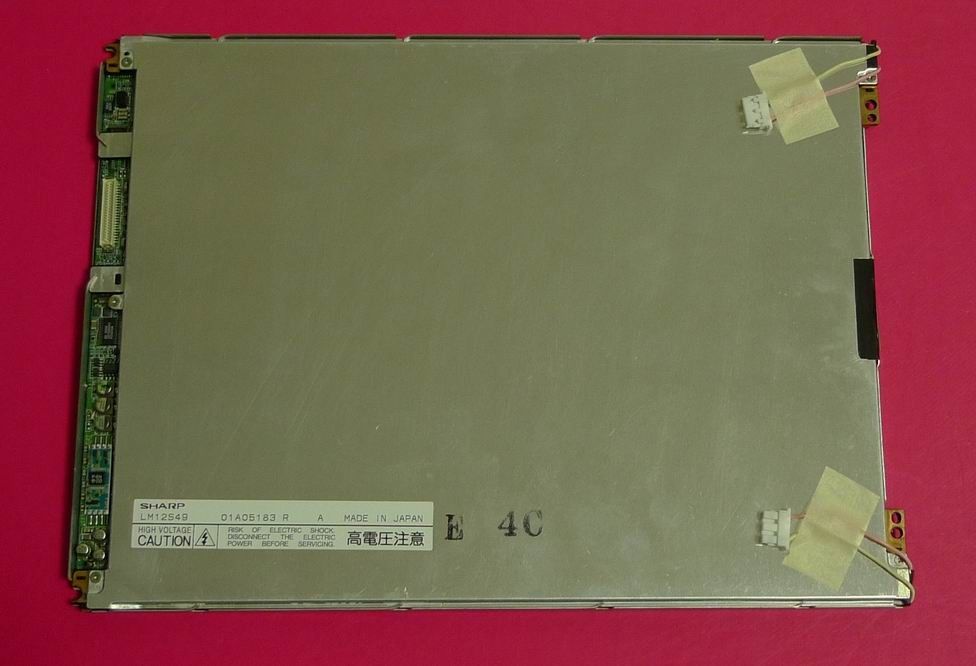

LM12S49 ekranı destekler 800(RGB)×600(SVGA) 4:3 (G:Y) en boy oranına sahip, pikselleri RGB Dikey Şeritte düzenlenmiş.Mekanik ayrıntılara gelince, 246(G)×184,5(Y) mm aktif alana, 275(G)×202,5(Y)×8.5(D) mm anahat boyutuna, 250,6(G)×189.1 izleme alanı boyutuna sahiptir. (H) mm, 550g net ağırlık.Bir STN, Normalde Siyah, Aktarıcı LCM ürünü olan LM12S49, 185 cd/m² ekran parlaklığı sağlayabilir 40:1 aktarıcı kontrast oranı, 30/30/15/25 (Tip.)(CR≥5) (Sol/R/U/ D) görüş açısı ve 220/80 (Tip.)(Tr/Td) ms'lik tepki süresi, böylece bir Renk renk paleti sunar.Bu ürün, Edge ışık tipi (Üst ve Alt) olarak yerleştirilmiş ve 40K saat çalışma ömrüne sahip arka ışık sistemi olarak 2 adet CCFL'yi benimsemiştir, ayrıca harici arka ışık sürücüsüne ihtiyaç vardır.
