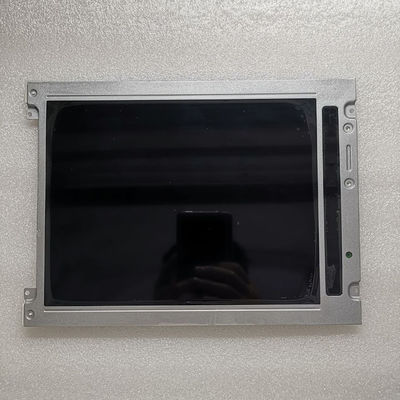

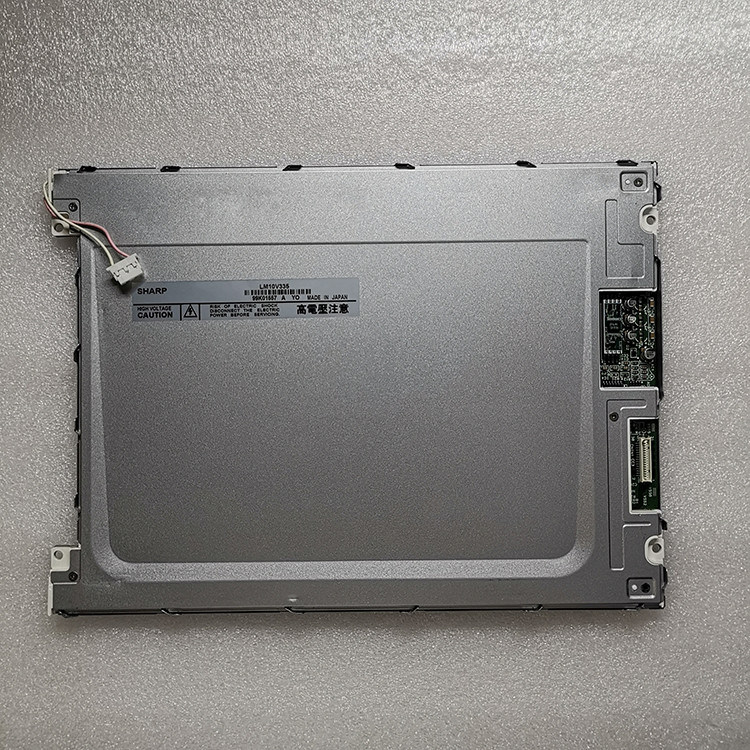

Ürün ayrıntıları:
|
| Panel Markası: | Keskin | Panel Modeli: | LM10V335 |
|---|---|---|---|
| Parlaklık: | 70 cd / m² (Tipik) | Panel Boyutu: | 10.4 inç |
| Piksel Biçimi: | RGB Dikey Şerit | Çerçeve Açma: | 215,2 (G) × 162,4 (Y) mm |
| Lamba tipi: | 1 adet CCFL, 25K saat, Sürücüsüz | Sinyal Arayüzü: | Paralel Veri (8 bit), 31 pimli Konektör |
| çözüm: | 640 (RGB) × 480, VGA, 76PPI | çevre: | Operating Temp.: 0 ~ 50 °C ; Çalışma Sıcaklığı: 0 ~ 50 ° C; Storage Temp.: -25 ~ 60 |
| Vurgulamak: | SVGA Sharp TFT LCD Ekran,XGA Endüstriyel LCD Panel,LVDS TFT LCD Ekran |
||
| Temel Detay: | Üretici firma | KESKİN | Model adı | LM10V335 |
|---|---|---|---|---|
| Panel Tipi | CSTN-LCD , LCM | başka bir isim | - | |
| Panel Boyutu | 10,4 inç | İçin tasarlandı | ||
| En yüksek reyting : | OP Sıcaklık | 0 ~ 50 °C | ST Sıcaklık | -25 ~ 60 °C |
| Titreşim Seviyesi | - | RoHS |
| Piksel Özellikleri: | Piksel Sayısı | 640(RGB)×480 [VGA] | Aranjman | RGB Dikey Şerit |
|---|---|---|---|---|
| Nokta Aralığı (G×Y) | 0.110×0.330 mm | Piksel Aralığı (G×Y) | 0,330×0,330 mm [76PPI] | |
| Fiziksel boyut : | Aktif Görüntüleme | 211,18(G)×158,38(Y) mm | Genel Dim. | 264(G)×193.6(Y) mm |
| Çerçeve Açma | 215,2(G)×162,4(Y) mm | Genel Derinlik | 8,5 (Maks.) mm | |
| Anahat Özellikleri: | Form Şekli | Düz Dikdörtgen | Oryantasyon | Manzara türü |
| En Boy Oranı (G:Y) | 4:3 | Şekil Stili | ||
| Sabitleme: | Sol, sağ çerçeve üzerinde yüze montaj delikleri (4-Φ3,5) | |||
| Diğer Detay: | kitle | 450g (Tip.) | Yüzey | - |
| Temel Bilgiler: | parlaklık | 70 cd/m² (Tip.) | Kontrast Oranı | 30 : 1 (Tip.) (İletken) |
|---|---|---|---|---|
| İyi Görünüm | - | Yanıt Hızı | 220/80 (Tip.)(Tr/Td) (ms) | |
| Görüş açısı | 30/30/25/15 (Tip.)(CR≥5) | Çalışma modu | STN, Normalde Siyah, İletken | |
| Renk Performansı : | renklilik | Gx:0.275;Y:0.320 | Destek Rengi | Renk |
| Renk sıcaklığı | 9154K | Beyaz Tekdüzelik | - |
| Lamba Özellikleri: | Lamba Şekli | Düz | Lamba Tipi | CCFL | Durum | Kenar ışık tipi (Üst taraf) |
|---|---|---|---|---|---|---|
| Değiş tokuş | - | Miktar | 1 parça | hayat | 25K(Tip.) (Saat) | |
| Lamba Elektrik : | Giriş Akımı | 5.5mA (Tip.) | Giriş gerilimi | 510V (Tip.) | ||
| Sıklık | 20/70KHz (Min./Maks.) | Açma Gerilimi | 760/1300V (Maks.)(Ta=+25/0℃) | |||
| tüketim | 2.8W (Tip.) | |||||
| Arayüz Özellikleri: | Durum | - | Fiziksel Tip | bağlayıcı | ||
| Arayüz Detayı : | Marka | modeli | Miktar | Pin Aralığı | Pin Miktarı | Pin Ataması |
| JST | BHR-03VS-1 | 1 parça | 4.0 mm | 3 iğne | BLL-3PINS-HNL | |
| Arka Işık Sürücüsü: | Hayır | |||||
| Sinyal Elektrik : | Giriş Akımı | 210/320mA (Tip./Maks.) | Giriş gerilimi | 5.0V (Tip.) | ||
|---|---|---|---|---|---|---|
| tüketim | 1,05/1,60W (Tip./Maks.) | Sinyal Arayüzü | Paralel Veri (8-bit) | |||
| Sinyaller için Lojik Voltaj : | 0≤VIL≤0.2VDD;0.8VDD≤VIH≤VDD | |||||
| Arayüz Özellikleri: | Durum | - | Fiziksel Tip | bağlayıcı | ||
| Sinyal Arayüzü : | Marka | modeli | Miktar | Pin Aralığı | Pin Miktarı | Pin Ataması |
| SAAT | DF9B-31P-1V | 1 parça | 1,0 mm | 31 iğne | ||
LM10V335 ekranı destekler 640(RGB)×480(VGA) 4:3 (G:Y) en boy oranına sahip, pikselleri RGB Dikey Şeritte düzenlenmiş.Mekanik ayrıntılara gelince, 211,18(G)×158,38(Y) mm aktif alan, 264(G)×193.6(Y)×8,5(D) mm anahat boyutu, 215,2(G)×162,4 izleme alanı boyutuna sahiptir. (Y) mm, 450g net ağırlık (Tip.).Bir STN, Normalde Siyah, Aktarıcı LCM ürünü olan LM10V335, 70 cd/m² ekran parlaklığı sağlayabilir 30:1 aktarıcı kontrast oranı, 30/30/25/15 (Tip.)(CR≥5) (L/R/U/ D) görüş açısı ve 220/80 (Tip.)(Tr/Td) ms'lik tepki süresi, böylece bir Renk renk paleti sunar.Bu ürün, Edge ışık tipi (Üst taraf) olarak yerleştirilmiş ve 25K saat çalışma ömrüne sahip arka ışık sistemi olarak 1 adet CCFL benimsemiştir, ayrıca harici arka ışık sürücüsüne ihtiyaç vardır.
