Ürün ayrıntıları:
|
| Panel Modeli: | LM10V332 | Panel Boyutu: | 10.4 inç |
|---|---|---|---|
| çözüm: | 640 (RGB) × 480, VGA, 76PPI | Parlaklık: | 160 cd / m² (Tipik) |
| Çerçeve Açma: | 215,4 (G) × 162,4 (Y) mm | Lamba tipi: | 1 adet CCFL, 40K saat, Sürücüsüz |
| çevre: | Operating Temp.: 0 ~ 40 °C ; Çalışma Sıcaklığı: 0 ~ 40 ° C; Storage Temp.: -25 ~ 60 | Görüş açısı: | 30/30/25/15 (Tip.) |
| Vurgulamak: | SVGA Sharp TFT LCD Ekran,XGA Endüstriyel LCD Panel,LVDS TFT LCD Ekran |
||
| Panel Boyutu : | 10,4 inç | |||
|---|---|---|---|---|
| Piksel Özellikleri: | çözüm | Piksel Düzenlemesi | Nokta Aralığı (G×Y) | Piksel Aralığı (G×Y) |
| 640(RGB)×480, VGA | RGB Dikey Şerit | 0.110×0.330 mm | 0,330×0,330 mm [76PPI] | |
| Mekanik Boyut : | Aktif Alan (G×Y) | Çerçeve Alanı (G×Y) | Anahat Boyutu (G×Y) | Anahat Derinliği |
| 211.2×158,4 mm | 215.4×162.4 mm | 246×193.6 mm | 8,5 (Maks.) mm | |
| Anahat Özellikleri: | Form Stili | En Boy Oranı | Oryantasyon | Şekil Stili |
| Düz Dikdörtgen | 4:3 (G : Y) | Manzara türü | ||
| Sabitleme: | Sol, sağ çerçeve üzerinde yüze montaj delikleri (4-Φ3,5) | |||
| Diğer özellikler : | Panel Kapağı | Ağırlık | Yüzey | |
| - | 450g (Tip.) | - | ||
| Temel Bilgiler: | Parlaklık | Çalışma modu | Kontrast Oranı |
|---|---|---|---|
| 160 cd/m² (Tip.) | STN, Normalde Siyah, İletken | 50:1 (Tip.) (İletken) | |
| Görüş Açısı (L/R/U/D) | Yön Görüntüleme | Yanıt Hızı | |
| 30/30/25/15 (Tip.)(CR≥5) | - | 220/80 (Tip.)(Tr/Td) (ms) | |
| Ekran Rengi : | Renk sıcaklığı | Renk Miktarı | Beyaz renk Kromatiklik |
| 9154K | Renk | X:0.275;Y:0.320 |
| Sinyal Elektrik : | Akım Girişi | Voltaj Girişi | tüketim | |||
|---|---|---|---|---|---|---|
| 90/135mA (Tip./Maks.) | 5.0V (Tip.) | 450/680mW (Tip./Maks.) | ||||
| Arayüz Özellikleri: | Durum | Tür | Arayüz | |||
| - | bağlayıcı | Paralel Veri (8-bit) | ||||
| Sinyal Arayüzü : | Marka | modeli | Miktar | Pin Aralığı | Pimler | Pin Ataması |
| SAAT | DF9B-31P-1V | 1 parça | 1,0 mm | 31 iğne | ||
| Arka Işık Özellikleri: | Tür | Durum | şekil | Miktar | Ömür(Saat) | Değiştirme |
|---|---|---|---|---|---|---|
| CCFL | Kenar ışık tipi (Üst taraf) | Düz | 1 parça | 40K(Tip.) | - | |
| CCFL Elektrik : | Akım Girişi | Voltaj Girişi | tüketim | |||
| 5.5mA (Tip.) | 520V (Tip.) | 2.86W (Tip.) | ||||
| Açma Gerilimi | Lamba Frekansı | |||||
| 760/1300V (Maks.)(Ta=+25/0℃) | 40/70KHz (Min./Maks.) | |||||
| Arayüz Özellikleri: | Durum | Tür | CCFL Sürücüsü | |||
| - | bağlayıcı | Hayır | ||||
| Arayüz Detayı | Marka | modeli | Miktar | Pin Aralığı | Pimler | Pin Ataması |
| JST | BHR-03VS-1 | 1 parça | 4.0 mm | 3 iğne | BLL-3PINS-HNL | |

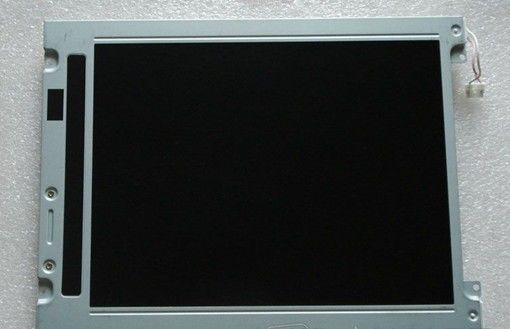

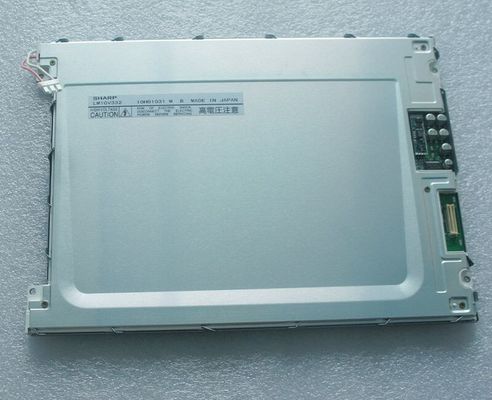

LM10V332 ekranı destekler 640(RGB)×480(VGA) 4:3 (G:Y) en boy oranına sahip, pikselleri RGB Dikey Şeritte düzenlenmiş.Mekanik detaylara gelince, 211.2(G)×158.4(Y) mm aktif alana, 246(G)×193.6(Y) mm anahat boyutuna, 215.4(G)×162.4(Y) mm görüş alanı boyutuna sahiptir. 450g net ağırlık (Tip.).Bir STN, Normalde Siyah, Aktarıcı LCM ürünü olarak LM10V332, 160 cd/m² ekran parlaklığı sağlayabilir 50:1 aktarıcı kontrast oranı, 30/30/25/15 (Tip.)(CR≥5) (Sol/R/U/ D) görüş açısı ve 220/80 (Tip.)(Tr/Td) ms'lik tepki süresi, böylece bir Renk renk paleti sunar.Bu ürün, Edge ışık tipi (Üst taraf) olarak yerleştirilmiş ve 40K saat çalışma ömrüne sahip arka ışık sistemi olarak 1 adet CCFL'yi benimsemiştir, ayrıca harici arka ışık sürücüsüne ihtiyaç vardır.LM10V332, 5.0V (Tip.) güç kaynağı voltajına sahip 31 pinli Konnektör ile bağlanan sinyal giriş sistemi olarak Paralel Veri (8-bit) kullanır.
