Ürün ayrıntıları:
|
| Panel Markası: | Keskin | Panel Modeli: | LM100SS1T522 |
|---|---|---|---|
| Parlaklık: | 100 cd / m² (Tip.) | Çerçeve Açma: | 207,0 (G) × 156,0 (Y) mm |
| Panel Boyutu: | 10.0 İNÇ | çözüm: | 800 (RGB) × 600, SVGA, 99PPI |
| Lamba tipi: | 1 adet CCFL, 25K saat, Sürücüsüz | çevre: | Operating Temp.: 0 ~ 40 °C ; Çalışma Sıcaklığı: 0 ~ 40 ° C; Storage Temp.: -25 ~ 60 |
| Vurgulamak: | SVGA Sharp TFT LCD Ekran,XGA Endüstriyel LCD Panel,LVDS TFT LCD Ekran |
||
| Ekran boyutu : | 10.0" | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Numarası | Piksel Biçimi | Nokta Aralığı (Y×D) | Piksel Aralığı (Y×D) |
| 800(RGB)×600, SVGA | RGB Dikey Şerit | 0.085×0.255 mm | 0,255×0,255 mm [99PPI] | |
| Mekanik Boyut : | Görüntüleme Alanı (Y×D) | Çerçeve Açıklığı (Y×D) | Genel Boyut (Y×D) | Genel Derinlik |
| 203,98×152,98 mm | 207.0×156,0 mm | 236,8×172,5 mm | 6,5±0,3 mm | |
| Anahat Özellikleri: | Form Şekli | En Boy Oranı (S:D) | Oryantasyon | Şekil Stili |
| Düz Dikdörtgen | 4:3 | Manzara türü | ||
| Diğer Özellikler: | kitle | Panel Kapağı | Yüzey İşlem | |
| 340g | - | Parlama önleyici, Sert kaplama (3H) | ||
| Arka Işık Özellikleri: | Tür | Durum | Ömür(Saat) | Miktar | şekil | Değiştirme |
|---|---|---|---|---|---|---|
| CCFL | Kenar ışık tipi | 25K(Tip.) | 1 parça | Düz | - | |
| CCFL Elektrik : | Giriş gerilimi | Giriş Akımı | Güç tüketimi | |||
| 555V (Tip.) | 4.3/5.0mA (Tip./Maks.) | 2.4W (Tip.) | ||||
| Çalışma Frekansı | Başlangıç Voltajı | |||||
| 40/100KHz (Min./Maks.) | 850/1050V (Maks.)(Ta=+25/0℃) | |||||
| Arayüz Özellikleri: | CCFL Sürücü Durumu | Fiziksel Tip | Arayüz Konumu | |||
| Hayır | bağlayıcı | - | ||||
| Arayüz Detayı | Marka adı | Model adı | Miktar | Pimler | Pin Aralığı | PIN konfigürasyonu |
| JST | BHR-03VS-1 | 1 parça | 3 iğne | 4.0 mm | BLL-3PINS-HNL | |
| Temel Bilgiler: | parlaklık | Çalışma modu | Kontrast Oranı |
|---|---|---|---|
| 100 cd/m² (Tip.) | STN, Normalde Siyah, İletken | 50:1 (Tip.) (İletken) | |
| İyi Görünüm | Görüş açısı | Tepki Süresi | |
| - | 30/30/15/25 (Tip.)(CR≥5) | 220/80 (Tip.)(Tr/Td) (ms) | |
| Ekran Rengi : | Renk sıcaklığı: | Destek Rengi | Renk Koordinatı |
| 7075K | Renk | X:0.300;Y:0.340 |
| Sinyal Elektrik : | Giriş gerilimi | Giriş Akımı | Güç tüketimi | |||
|---|---|---|---|---|---|---|
| 3.3V (Tip.) | - | 680/975mW (Tip./Maks.) | ||||
| Arayüz Özellikleri: | Sinyal Tipi | Fiziksel Tip | Arayüz Konumu | |||
| Paralel Veri (8-bit) | bağlayıcı | - | ||||
| Arayüz Detayı : | Marka adı | Model adı | Miktar | Pimler | Pin Aralığı | PIN konfigürasyonu |
| JAE | FI-W31P-HF | 1 parça | 31 iğne | 1,25 mm | ||

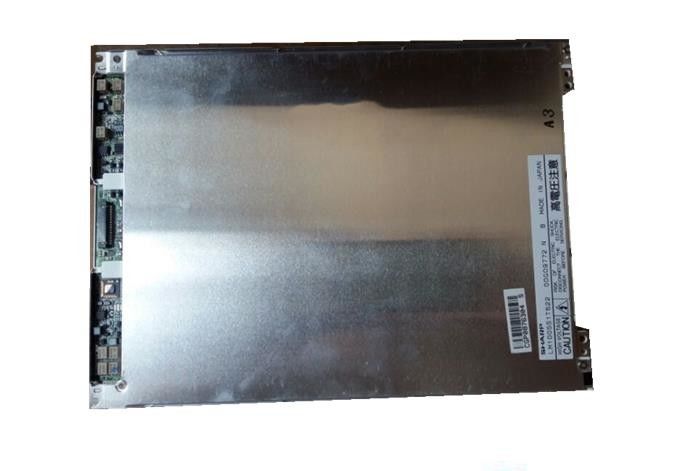

LM100SS1T522 ekranı destekler 800(RGB)×600(SVGA) 4:3 (G:Y) en boy oranına sahip, pikselleri RGB Dikey Şeritte düzenlenmiş.Mekanik ayrıntılara gelince, 203,98(G)×152,98(Y) mm aktif alana, 236,8(G)×172,5(Y)×6,8(D) mm anahat boyutuna, 207,0(G)×156,0 izleme alanı boyutuna sahiptir. (H) mm, Parlama önleyici yüzey işlemeli, Sert kaplama (3H), 340g net ağırlık.Bir STN, Normalde Siyah, İletken LCM ürünü olarak LM100SS1T522, 100 cd/m² ekran parlaklığı sağlayabilir 50:1 aktarıcı kontrast oranı, 30/30/15/25 (Tip.)(CR≥5) (L/R/U/ D) görüş açısı ve 220/80 (Tip.)(Tr/Td) ms'lik tepki süresi, böylece bir Renk renk paleti sunar.Bu ürün, Edge ışık tipi olarak yerleştirilmiş ve 25K saat çalışma ömrüne sahip arka ışık sistemi olarak 1 adet CCFL'yi benimsemiştir, ayrıca harici arka ışık sürücüsüne ihtiyaç vardır.
