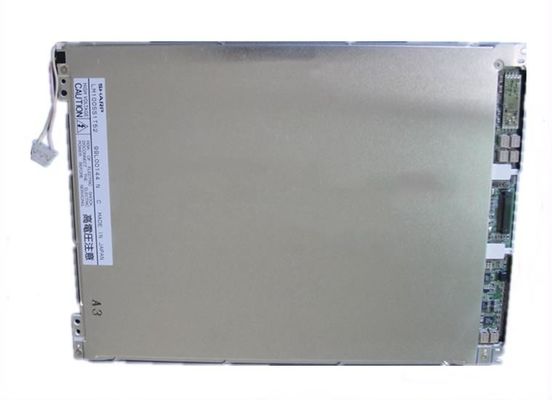

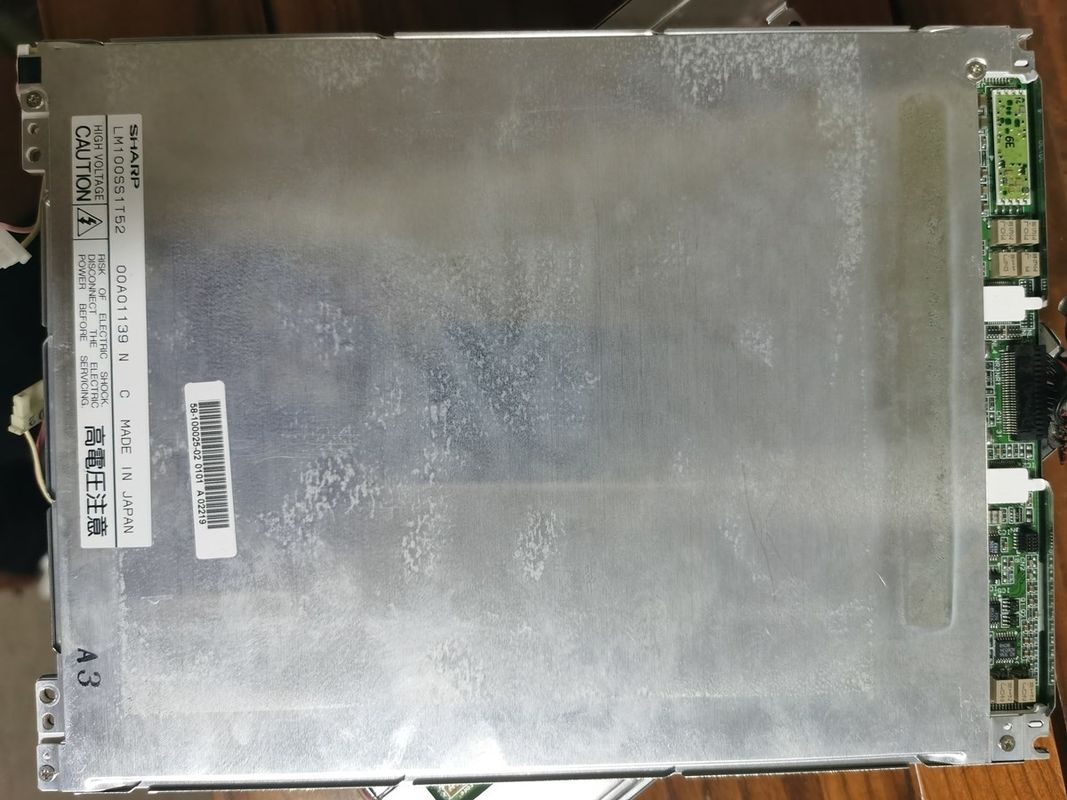

Ürün ayrıntıları:
|
| Panel Modeli: | LM100SS1T52 | Panel Markası: | Keskin |
|---|---|---|---|
| Parlaklık: | 70 cd / m² (Tipik) | çözüm: | 800 (RGB) × 600, SVGA, 99PPI |
| Panel Boyutu: | 10.0 İNÇ | Çerçeve Açma: | 208.0 (G) × 157.0 (Y) mm |
| çevre: | Operating Temp.: 0 ~ 40 °C ; Çalışma Sıcaklığı: 0 ~ 40 ° C; Storage Temp.: -25 ~ 60 | Lamba tipi: | 1 adet CCFL, 10K saat, Sürücüsüz |
| Vurgulamak: | SVGA Sharp TFT LCD Ekran,XGA Endüstriyel LCD Panel,LVDS TFT LCD Ekran |
||
| Panel Boyutu : | 10.0 inç | |||
|---|---|---|---|---|
| Piksel Özellikleri: | çözüm | Piksel Düzenlemesi | Nokta Aralığı (G×Y) | Piksel Aralığı (G×Y) |
| 800(RGB)×600, SVGA | RGB Dikey Şerit | 0.085×0.255 mm | 0,255×0,255 mm [99PPI] | |
| Mekanik Boyut : | Aktif Alan (G×Y) | Çerçeve Alanı (G×Y) | Anahat Boyutu (G×Y) | Anahat Derinliği |
| 203,98×152,98 mm | 208.0×157,0 mm | 236,8×172,5 mm | 6,5±0,3 mm | |
| Anahat Özellikleri: | Form Stili | En Boy Oranı | Oryantasyon | Şekil Stili |
| Düz Dikdörtgen | 4:3 (G : Y) | Manzara türü | ||
| Sabitleme: | Sol, sağ çerçeve üzerinde yüze montaj delikleri (2-Φ3.0, 2-R1.5) | |||
| Diğer özellikler : | Panel Kapağı | Ağırlık | Yüzey | |
| - | 340g (Tip.) | - | ||
| Temel Bilgiler: | Parlaklık | Çalışma modu | Kontrast Oranı |
|---|---|---|---|
| 70 cd/m² (Tip.) | STN, Normalde Siyah, İletken | 50:1 (Tip.) (İletken) | |
| Görüş Açısı (L/R/U/D) | Yön Görüntüleme | Yanıt Hızı | |
| 30/30/25/15 (Tip.)(CR≥5) | - | 220/80 (Tip.)(Tr/Td) (ms) | |
| Ekran Rengi : | Renk sıcaklığı | Renk Miktarı | Beyaz renk Kromatiklik |
| 5616K | Renk | X:0.330;Y:0.339 |
| Sinyal Elektrik : | Akım Girişi | Voltaj Girişi | tüketim | |||
|---|---|---|---|---|---|---|
| 165mA (Tip.) | 3.3V (Tip.) | 545mW (Tip.) | ||||
| Arayüz Özellikleri: | Durum | Tür | Arayüz | |||
| - | bağlayıcı | Paralel Veri (8-bit) | ||||
| Sinyal Arayüzü : | Marka | modeli | Miktar | Pin Aralığı | Pimler | Pin Ataması |
| JAE | FI-W31P-HF | 1 parça | 1,25 mm | 31 iğne | ||
| Arka Işık Özellikleri: | Tür | Durum | şekil | Miktar | Ömür(Saat) | Değiştirme |
|---|---|---|---|---|---|---|
| CCFL | Kenar ışık tipi (Üst taraf) | Düz | 1 parça | 10K(Dk.) | - | |
| CCFL Elektrik : | Akım Girişi | Voltaj Girişi | tüketim | |||
| 2,2/3,5 ma (Tip./Maks.) | 600V (Tip.) | 1,32W (Tip.) | ||||
| Açma Gerilimi | Lamba Frekansı | |||||
| 1150/1350V (Maks.)(Ta=+25/0℃) | 50/80Khz (Min./Maks.) | |||||
| Arayüz Özellikleri: | Durum | Tür | CCFL Sürücüsü | |||
| - | bağlayıcı | Hayır | ||||
| Arayüz Detayı | Marka | modeli | Miktar | Pin Aralığı | Pimler | Pin Ataması |
| JST | BHR-03VS-1 | 1 parça | 4.0 mm | 3 iğne | BLL-3PINS-LNH | |
LM100SS1T52 ekranı destekler 800(RGB)×600(SVGA) 4:3 (G:Y) en boy oranına sahip, pikselleri RGB Dikey Şeritte düzenlenmiş.Mekanik ayrıntılara gelince, 203,98(G)×152,98(Y) mm aktif alana, 236,8(G)×172,5(Y)×6,8(D) mm anahat boyutuna, 208.0(G)×157.0 izleme alanı boyutuna sahiptir. (Y) mm, 340g net ağırlık (Tip.).Bir STN, Normalde Siyah, İletken LCM ürünü olan LM100SS1T52, 70 cd/m² ekran parlaklığı sağlayabilir 50:1 aktarıcı kontrast oranı, 30/30/25/15 (Tip.)(CR≥5) (L/R/U/ D) görüş açısı ve 220/80 (Tip.)(Tr/Td) ms'lik tepki süresi, böylece bir Renk renk paleti sunar.Bu ürün, Edge ışık tipi (Üst taraf) olarak yerleştirilmiş ve 10K saat çalışma ömrüne sahip arka ışık sistemi olarak 1 adet CCFL benimsemiştir, ayrıca harici arka ışık sürücüsüne ihtiyaç vardır.
