Ürün ayrıntıları:
|
| Üretici firma: | Keskin | Model adı: | LM057QC1T01 |
|---|---|---|---|
| Parlaklık: | 180 cd / m² (Tipik) | Ekran boyutu: | 5.7 İnç |
| Piksel Sayısı: | 320 (RGB) × 240 (QVGA) 70PPI | Sinyal Türü: | Paralel Veri (8 bit), 15 pimli Konektör |
| Arka Işık: | 1 adet CCFL, 25K saat, Sürücü Yok | Max. Maks. Ratings Puanlar: | Depolama Sıcaklığı: -25 ~ 60 ° C Çalışma Sıcaklığı: 0 ~ 50 ° C |
| Vurgulamak: | WLED Yüksek Parlaklıkta LCD Ekran,CCFL TFT LCD Ekran,SVGA Sharp TFT LCD Ekran |
||
| Piksel Özellikleri: | çözüm | 320(RGB)×240, QVGA | Nokta Aralığı (mm) | 0.120×0.360 (Y×D) |
|---|---|---|---|---|
| Piksel Biçimi | RGB Dikey Şerit | Piksel Aralığı (mm) | 0,360×0,360 (Y×D) [70PPI] | |
| Mekanik Boyut : | Aktif Alan(mm) | 115.2(Y) × 86.4(D) | Çerçeve Alanı (mm) | 121.3(H) × 92.6(D) |
| Anahat Dim.(mm) | 154.6(Y) × 114,8(D) | Derinlik (mm) | 8,3±0,5 | |
| Anahat Özellikleri: | Form Stili | Düz Dikdörtgen | anahat şekli | |
| En Boy Oranı | 4:3 (S:D) | Oryantasyon | Manzara türü | |
| Montaj : | Yüze montaj delikleri (2-Φ3.2, 2-R1.6) | |||
| Diğer Özellikler: | Ağırlık | 200g (Tip.) | tedavi | - |
| Sinyal Elektrik : | Gerilim Kaynağı | 3.3/5.0V (Tip.)(VDD) | Akım kaynağı | 1.5/3.0mA (Tip.)(3.3V/5.0V)(IDD) | ||
|---|---|---|---|---|---|---|
| Sinyal Tipi : | Paralel Veri (8-bit) | Sinyal Voltajı | - | |||
| Arayüz Özellikleri: | Durum | - | Tür | bağlayıcı | ||
| Arayüz Detayı : | Marka | modeli | miktar | Pimler | Saha | PIN konfigürasyonu |
| moleks | 53261-1510 | 1 parça | 15 iğne | 1,25 mm | ||
| Temel Bilgiler: | Parlaklık(cd/m²) | 180 (Tip.) | Kontrast Oranı | 40:1 (Tip.) (İletken) |
|---|---|---|---|---|
| Görüş açısı | 50/50/35/60 (Tip.)(CR≥2) | Ekran modu | STN, Normalde Siyah, İletken | |
| En İyi Görünüm | saat 6 | Yanıt(ms) | 450/100 (Tip.)(Tr/Td) | |
| Renk Performansı : | Beyaz Koordinat | X:0.320;Y:0.330 | Ekran Renkleri | Renk |
| Renk sıcaklığı | 6116K | Beyaz Tekdüzelik | - |
| Arka Işık Özellikleri: | şekil | Düz | Tür | CCFL | Durum | Kenar ışık tipi (Alt taraf) |
|---|---|---|---|---|---|---|
| Değiştirme | - | miktar | 1 parça | Ömür | 25K(Tip.) (Saat) | |
| Lamba Elektrik : | Gerilim Kaynağı | 400V (Tip.) | Akım kaynağı | 4.0/6.0/6.5mA (Min./Tip./Maks.) | ||
| Sıklık | 40/80KHz (Min./Maks.) | Başlangıç Voltajı | 650/770V (Maks.)(Ta=+25/0℃) | |||
| tüketim | 2.4W (Tip.) | |||||
| Arayüz Özellikleri: | Durum | - | Tür | bağlayıcı | ||
| Arayüz Detayı : | Marka | modeli | miktar | Pimler | Saha | PIN konfigürasyonu |
| JST | BHR-03VS-1 | 1 parça | 3 iğne | 4.0 mm | BLL-3PINS-HNL | |
| Arka Işık Sürücüsü: | Hayır | |||||

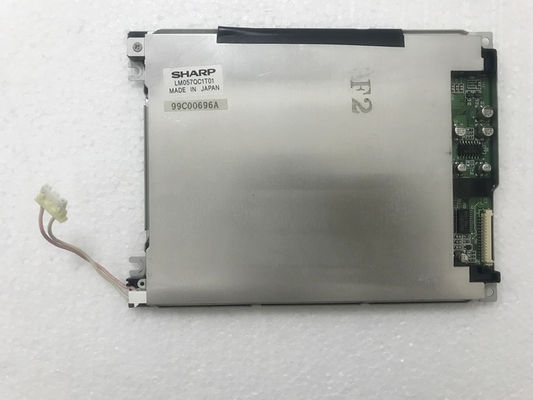

LM057QC1T01 ekranı destekler 320(RGB)×240(QVGA) 4:3 (G:Y) en boy oranına sahip, pikselleri RGB Dikey Şeritte düzenlenmiş.Mekanik detaylara gelince, 115,2(G)×86,4(Y) mm aktif alana, 154,6(G)×114,8(Y) mm anahat boyutuna, 121.3(G)×92.6(Y) mm görüş alanı boyutuna sahiptir. 200g net ağırlık (Tip.).Bir STN, Normalde Siyah, Aktarıcı LCM ürünü olarak LM057QC1T01, 180 cd/m² ekran parlaklığı sağlayabilir 40:1 aktarıcı kontrast oranı, 50/50/35/60 (Tip.)(CR≥2) (L/R/U/ D) görüş açısı, saat 6 konumunda en iyi görüş yönü ve 450/100 (Tip.)(Tr/Td) ms. tepki süresi, böylece bir Renk renk paleti sunar.Bu ürün, Edge ışık tipi (Alt taraf) olarak yerleştirilmiş ve 25K saat çalışma ömrüne sahip arka ışık sistemi olarak 1 adet CCFL benimsemiştir, ayrıca harici arka ışık sürücüsüne ihtiyaç vardır.
