Ürün ayrıntıları:
|
| model: | LM057QB1T10 | Çapraz Boyut: | 5,7 İNÇ |
|---|---|---|---|
| Parlaklık: | 150 cd / m² (Tip.) | Piksel Biçimi: | 320 × 240 [QVGA] 70PPI |
| Anahat loş.: | 166 (Y) × 109 (D) × 7,5 (D) mm | Işık kaynağı: | WLED [1S6P], W / O Sürücüsü |
| arayüz türü: | Paralel Veri (4 bit) 12 pimli FPC | çevre: | Operating Temperature: 0 ~ 50 °C ; Çalışma Sıcaklığı: 0 ~ 50 ° C; Storage Temperatu |
| Vurgulamak: | WLED Yüksek Parlaklıkta LCD Ekran,CCFL TFT LCD Ekran,SVGA Sharp TFT LCD Ekran |
||
| Temel Bilgiler: | Üretici firma | Panel Modeli | Panel Tipi | takma ad |
|---|---|---|---|---|
| KESKİN | LM057QB1T10 | FSTN-LCD , LCM | - | |
| Çevre : | RoHS Eyaleti | Çalışma sıcaklığı. | Saklama derecesi. | Titreşim Seviyesi |
| 0 ~ 50 °C | -25 ~ 60 °C | - |
| Panel Boyutu : | 5.7" | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Biçimi | Piksel Yapılandırması | Piksel Aralığı (mm) | Nokta Aralığı (mm) |
| 320×240 [QVGA] | Dikdörtgen | 0,360×0,360 [70PPI] | 0.360×0.360 | |
| Mekanik Boyut : | Aktif Alan (mm) | Çerçeve Alanı (mm) | Anahat Boyut (mm) | Anahat Derinliği (mm) |
| 115,17(H) × 86,37(D) | 121.0(H) × 91.6(D) | 166(H) × 109(D) | 7,5 (Maks.) mm | |
| Anahat Özellikleri: | Form faktörü | Oryantasyon | En Boy Oranı | Şekil Stili |
| Düz Dikdörtgen | Manzara türü | 4:3 (S:D) | ||
| Diğer Detay: | Ağırlık | Panel Kapağı | tedavi | |
| 160g (Tip.) | - | - | ||
| Temel Bilgiler: | Parlaklık (cd/m²) | Görüş Açısı (L/R/U/D) | Tepki Süresi (ms) |
|---|---|---|---|
| 150 (Tip.) | 40/40/25/40 (Tip.)(CR≥2) | 190/210 (Tip.)(Tr/Td) | |
| En İyi Görünüm | Ekran modu | Kontrast Oranı | |
| - | STN, Siyah/Beyaz (Negatif), İletken | 6 : 1 (Tip.) (İletken) | |
| Ekran Rengi : | Renk sıcaklığı | Ekran Renkleri | Beyaz Koordinat |
| - | tek renkli | - |
| Lamba Özellikleri: | Tür | Durum | miktar | şekil | Ömür(Saat) | Lamba Değişimi |
|---|---|---|---|---|---|---|
| WLED | Kenar ışık tipi | 1S6P | Paralel | - | - | |
| WLED Elektrik : | Gerilim Kaynağı | Akım kaynağı | Güç | |||
| 3.4/3.9V (Tip./Maks.) | 120mA (Tip.) | |||||
| Arayüz Özellikleri: | Durum | Arka Işık Sürücüsü | Tür | |||
| - | Hayır | bağlayıcı | ||||
| Arayüz Detayı : | Marka | modeli | Pin Aralığı | Pin Miktarı | miktar | Yapılandırma |
| JST | BHR-03VS-1 | 4.0 mm | 3 iğne | 1 parça | BLE-3PINS-ANC | |
| Panel Sürüş Elektrik : | Gerilim Kaynağı | Akım kaynağı | Güç | |||
|---|---|---|---|---|---|---|
| 5.0V (Tip.) | 1.2/1.8mA (Tip./Maks.) | 46/70mW (Tip./Maks.) | ||||
| Arayüz Özellikleri: | Durum | sinyal | Tür | |||
| - | Paralel Veri (4-bit) | FPC | ||||
| FPC Detayı: | Marka | modeli | Pin Aralığı | Pin Miktarı | miktar | Yapılandırma |
| 1,25 mm | 12 iğne | 1 parça | ||||

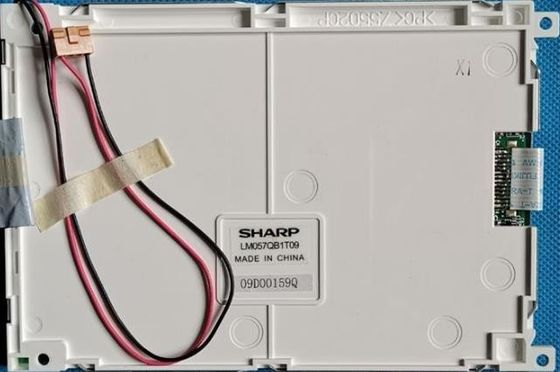

LM057 Serisi LM057QB1T10 LM057QB1T09
LM057QB1T10 ekranı destekler 320×240(QVGA) 4:3 (G:Y) en boy oranına sahip, pikselleri Dikdörtgen şeklinde düzenlenmiştir.Mekanik ayrıntılara gelince, 115,17(G)×86,37(Y) mm aktif alan, 166(G)×109(Y)×7,5(D) mm anahat boyutu, 121,0(G)×91.6 izleme alanı boyutuna sahiptir. (H) mm, 160g net ağırlık (Tip.).STN, Siyah/Beyaz (Negatif), İletken LCM ürünü olarak LM057QB1T10, 150 cd/m² ekran parlaklığı sağlayabilir 6:1 aktarıcı kontrast oranı, 40/40/25/40 (Tip.)(CR≥2) (L/ R/U/D) görüş açısı ve 190/210 (Tip.)(Tr/Td) ms. tepki süresi, böylece bir Monokrom renk paleti sunar.Bu ürün, Edge ışık tipi olarak yerleştirilmiş arka ışık sistemi olarak 1S6P WLED'i benimsemiştir, ayrıca harici arka ışık sürücüsüne ihtiyaç vardır.
