Ürün ayrıntıları:
|
| Model adı: | LQ036Q1DA01 | Ekran boyutu: | 3.6 inç |
|---|---|---|---|
| Aranjman: | RGB Dikey Şerit | Parlaklık: | 280 cd / m² (Tip.) |
| Çerçeve (mm): | 82,8 × 69,7 (Y × V × D) | Arka Işık: | 7S1P WLED, Sürücü Yok |
| Piksel Sayısı: | 320 (RGB) × 240 (QVGA) 112PPI | Max. Maks. Ratings Puanlar: | Depolama Sıcaklığı: -20 ~ 70 ° C Çalışma Sıcaklığı: -10 ~ 60 ° C |
| Vurgulamak: | WLED Yüksek Parlaklıkta LCD Ekran,CCFL TFT LCD Ekran,SVGA Sharp TFT LCD Ekran |
||
| Panel Boyutu : | 3.6 inç | |||
|---|---|---|---|---|
| Piksel Özellikleri: | çözüm | Piksel Düzenlemesi | Nokta Aralığı (G×Y) | Piksel Aralığı (G×Y) |
| 320(RGB)×240, QVGA | RGB Dikey Şerit | 0.076×0.227 mm | 0,227×0,227 mm [112PPI] | |
| Mekanik Boyut : | Aktif Alan (G×Y) | Çerçeve Alanı (G×Y) | Anahat Boyutu (G×Y) | Anahat Derinliği |
| 72,5×54,4 mm | 77,0×59,0 mm | 82,8×69,7 mm | 3,3 (Tip.) mm | |
| Anahat Özellikleri: | Form Stili | En Boy Oranı | Oryantasyon | Şekil Stili |
| Düz Dikdörtgen | 4:3 (G : Y) | Manzara türü | ||
| Diğer özellikler : | Panel Kapağı | Ağırlık | Yüzey | |
| - | 37.0g (Tip.) | Sert kaplama (3H) | ||
| Sinyal Elektrik : | Akım Girişi | Voltaj Girişi | tüketim | |||
|---|---|---|---|---|---|---|
| 3.5/1.4/0.04/-0.04mA (Tip.)(ISHA/ISHD/IDD/IEE) | 5.0/3.3/15.0/-12.0V (Tip.)(VSHA/VSHD/VDD/VEE) | - | ||||
| Arayüz Özellikleri: | Durum | Tür | Arayüz | |||
| - | FPC | Paralel RGB (1 kanal, 6 bit) | ||||
| Sinyal Arayüzü : | Marka | modeli | Miktar | Pin Aralığı | Pimler | Pin Ataması |
| 1 parça | 51 iğne | |||||
| Kare hızı : | 60Hz |
|---|---|
| Ters Tarama: | Evet (U/D, Sol/Sağ) |
| Temel Bilgiler: | Parlaklık | Çalışma modu | Kontrast Oranı |
|---|---|---|---|
| 280 cd/m² (Tip.) | TN, Normalde Beyaz, İletken | 500:1 (Tip.) (İletken) | |
| Görüş Açısı (L/R/U/D) | Yön Görüntüleme | Yanıt Hızı | |
| 80/80/80/50 (Tip.)(CR≥5) | saat 6 | 15/30 (Tip.)(Tr/Td) (ms) | |
| Ekran Rengi : | Renk sıcaklığı | Renk Miktarı | Beyaz renk Kromatiklik |
| 7351K | 262K (6 bit) | X:0.300;Y:0.320 | |
| 1931 Renk Gamlt : | NTSC Oranı | sRGB Kapsamı | Adobe RGB Kapsamı |
| %45 | %62 | %47 | |
| DCI-P3 Kapsamı | Rec.2020 Kapsamı | Uyarılar | |
| %47 | %34 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Arka Işık Özellikleri: | Tür | Durum | şekil | Miktar | Ömür(Saat) | Değiştirme |
|---|---|---|---|---|---|---|
| WLED | Kenar ışık tipi | 1 dize | 7S1P | - | - | |
| WLED Elektrik : | Akım Girişi | Voltaj Girişi | tüketim | |||
| 17/20mA (Tip./Maks.) | 25.9/29.4V (Tip./Maks.) | 440/588mW (Tip./Maks.) | ||||
| Arayüz Özellikleri: | Durum | Tür | WLED Sürücüsü | |||
| - | Panel sinyal arayüzüne dahildir | Hayır | ||||

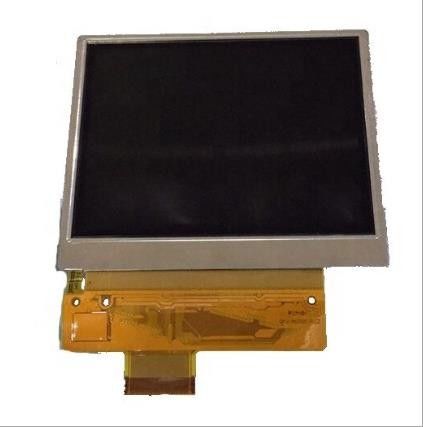

LQ036Q1DA01 ekranı destekler 320(RGB)×240(QVGA) 4:3 (G:Y) en boy oranına sahip, pikselleri RGB Dikey Şeritte düzenlenmiş.Mekanik detaylara gelince, 72,5(G)×54,4(Y) mm aktif alana, 82,8(G)×69,7(Y) mm anahat boyutuna, 77,0(G)×59,0(Y) mm görüş alanı boyutuna sahiptir. Sert kaplama (3H), net ağırlığı 37.0g (Tip.) yüzey işlemeli.Bir TN, Normalde Beyaz, Aktarıcı LCM ürünü olarak LQ036Q1DA01, 280 cd/m² ekran parlaklığı sağlayabilir 500:1 aktarıcı kontrast oranı, 80/80/80/50 (Tip.)(CR≥5) (L/R/U/ D) görüş açısı, saat 6 konumunda en iyi görüş yönü ve 15/30 (Tip.)(Tr/Td) ms'lik tepki süresi.Gri tonlama veya alt pikselin parlaklığı, her nokta için 6 bitlik gri tonlama sinyali ile belirlenir, böylece 262K renk paleti ve ayrıca %45 renk gamı performansı (NTSC) sunar.Bu ürün, Edge ışık tipi olarak yerleştirilmiş arka ışık sistemi olarak 7S1P WLED'i benimsemiştir, ayrıca harici arka ışık sürücüsüne ihtiyaç vardır.
