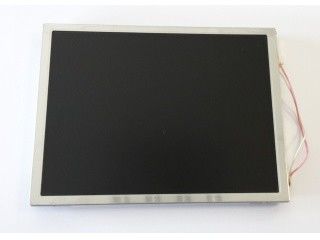

Ürün ayrıntıları:
|
| Marka: | LG Ekran | Çapraz Boyut: | 8.4 |
|---|---|---|---|
| Karar: | 800(RGB)×600, SVGA 119PPI | Parlaklık: | 600 cd/m² |
| Görme açısı: | 75/75/70/50 (Tip) ((CR≥10) | Çevre: | Depolama sıcaklığı: -20 ~ 80 °C Çalışma sıcaklığı: -10 ~ 70 °C |
| Panel Boyutu: | 8.4 | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Biçimi | Piksel Yapılandırması | Piksel Pitch (mm) | Nokta Okşaması (mm) |
| 800 ((RGB) × 600 [SVGA] | RGB Dikey Şerit | 0.213×0.213 [119PPI] | 0.071 x 0.213 | |
| Mekanik Boyut: | Etkin Alan (mm) | Bezel Alanı (mm) | Çizelge Boyutu (mm) | Çizelge Derinliği (mm) |
| 170.4 ((H) × 127.8 ((V) | 173.0 ((H) × 130.6 ((V) | 189.5 ((H) × 148.6 ((V) | 7.0/9.4 (Tip/Max.) mm | |
| Çizelge Özellikleri: | Form Faktörü | Yönlendirme | Görünüm oranı | Şekil tarzı |
| Düz Düzgen | Manzara tipi | 43 (H:V) | ||
| Montaj: | Sol, sağ çerçevesindeki yan montaj delikleri (4-M2) | |||
| Diğer ayrıntı: | Ağırlık | Panel kapağı | Tedavi | |
| 320/330 g (Tip/En fazla.) | - | Parlama karşıtı, sert kaplama (3H) | ||
| Temel Bilgi: | Parlaklık (cd/m2) | Görme açısı (L/R/U/D) | Yanıt süresi (ms) |
|---|---|---|---|
| 600 (Tip.) | 75/75/70/50 (Tip) ((CR≥10) | 7/18 (Tip) (Tr/Td) | |
| En iyi görüntü | Ekran Kipi | Kontrast oranı | |
| Saat 12'de. | TN, Normalde Beyaz, Yayıcı | 600: 1 (Tip) (İletişim) | |
| Ekran rengi: | Renk sıcaklığı | Renkleri Göster | Beyaz Koordinat |
| 6485K. | 262K/16.7M (6 bit / 6 bit + Hi-FRC) | X:0.313Y:0.329 | |
| 1931 Renk Sınıfı: | NTSC oranı | sRGB kapsamı | Adobe RGB Kapsamı |
| % 44 | % 61 | % 46 | |
| DCI-P3 Kapsamı | Rek.2020 Kapsamı | Yorumlar | |
| % 45 | % 33 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Beyaz Variation: | 1.25/1.40 (Tip/Max.) ((5 puan) | ||
| Lamba özellikleri: | Türü | Konum | miktarı | Şekli | Hayat ((Saatlar) | Fener Değiştirme |
|---|---|---|---|---|---|---|
| CCFL | Kenar ışık tipi (Yukarı ve Alt) | 2 adet | Düz. | 30K ((Tip.) | - | |
| CCFL Elektrik: | Voltaj kaynağı | Mevcut Tedarik | Güç | |||
| 380/390/480V (Min./tip/max.) | 3.0/7.0/8.0mA (Min./Tip/Max.) | 5.46/6.01W (tip/max.) | ||||
| Çalışma sıklığı | Çıkış Voltajı | |||||
| 30/60/80KHz (Min./Tip/Max.) | 800/1050V (Max.) ((Ta=+25/0°C) | |||||
| Arayüz Özellikleri: | Konum | Arka ışık sürücüsü | Türü | |||
| - | - Hayır. | Bağlantı | ||||
| Arayüz ayrıntıları: | Marka | Model | Pin Pitch | Pin miktarı | miktarı | Yapılandırma |
| JST | BHSR-02VS-2 | 3.5 mm | 2 iğne | 2 adet | BLL-2PINS-HL | |
| Panel Sürücü Elektrik: | Voltaj kaynağı | Mevcut Tedarik | Güç | |||
|---|---|---|---|---|---|---|
| 3.3V (Tip.) | 184/212mA (tip/max.) | 0.61/0.70W (Tip/Max.) | ||||
| Arayüz Özellikleri: | Konum | Sinyal | Türü | |||
| - | LVDS (1 ch, 6/8-bit) | Bağlantı | ||||
| Bağlantı ayrıntıları: | Marka | Model | Pin Pitch | Pin miktarı | miktarı | Yapılandırma |
| LS Mtron | GT100-20P-LS-SMT | 1.0 mm | 20 iğne | 1 adet | LVDS-20P1C8B-180A | |
Pikselleri RGB Dikey Şerit olarak düzenlenmiştir. Mekanik ayrıntılara gelince, aktif alanı 170.4 ((W) × 127.8 ((H) mm, kontur boyutu 189.5 ((W) × 148.6 ((H) × 9.4 ((D) mm, görüntüleme alanı boyutu 173 mm'dir.0 ((W) × 130.6 ((H) mm, Anti-Glare yüzey tedavisi, Sert kaplama (3H), net ağırlığı 320/330g (Tip./Max.). TN, Normalde Beyaz, Transmissive LCM ürünü olarak,LB084S01-TL01 600 cd/m2 ekran parlaklığı 6001:1 iletim kontrast oranı, 75/75/70/50 (Typ.) (CR≥10) (L/R/U/D) görüntüleme açısı, en iyi görüntüleme yönü saat 12'de ve 7/18 (Typ.) (Tr/Td) ms yanıt süresi.Gri ölçeği veya alt pikselin parlaklığı her nokta için 6 bit / 6 bit + Hi-FRC gri ölçeği sinyali ile belirlenir, böylece 262K/16.7M renkler paletini sunarak, aynı zamanda renk gamutunun% 45 (NTSC) performansıyla.Bu ürün, Edge ışık tipi olarak yerleştirilen 2 adet CCFL'yi geri aydınlatma sistemi olarak benimsedi (Yukarı ve Alt) ve 30K saatlik bir çalışma ömrüne sahipLB084S01-TL01, sinyal girişi sistemi olarak LVDS'yi (1 ch, 6/8-bit) kullanır.3V (tip).). Tipik dikey kare hızı (Fv) 60Hz'dir. LB084S01-TL01'in en son ürün ayrıntıları için Panelook'ta listelenen veri sayfasına başvurmanızı şiddetle öneririz.com veya LG LCD ile bağlantı.
