Ürün ayrıntıları:
|
| Marka: | keskin | Çapraz Boyut: | 320 ((RGB) × 240 [QVGA] 106PPI |
|---|---|---|---|
| Parlaklık: | 450 cd/m² (Tip.) | Işık kaynağı: | CCFL [1 adet], 20K saat, Sürücüsüz |
| Çevre: | Çalışma sıcaklığı: -30 ~ 85 °C; Depolama sıcaklığı: -40 ~ 95 °C; titreşim seviyesi: 2.9G (28.4 m/s2) | ||
| Vurgulamak: | 450cd / M2 Kare LCD Panel,LQ038Q5DR01 Kare LCD Panel,QVGA 106PPI Lcd Ekran Panelleri |
||
| Temel Bilgi: | Marka Adı | Model Adı | Türü | Model Takma Adları |
|---|---|---|---|---|
 |
LQ038Q5DR01 | a-Si TFT-LCD, LCM | LQ038Q5DR01T; LQ038Q5DR01A | |
| En yüksek derecelendirme: | RoHS | Çalışma sıcaklığı | Depolama sıcaklığı | titreşim seviyesi |
|
-30 ~ 85 °C | -40 ~ 95 °C | 2.9G (28.4 m/s2) | |
| Uygulama: |
|
|||
| Tipik Özellikler: |
|
|||
| Notlar: | LQ038Q5DR01 T: RoHS yok; LQ038Q5DR01 A: RoHS | |||
| Ekran Boyutu: | 3.8" | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Sayısı | Piksel Biçimi | Dot Pitch (H × V) | Piksel Pitch (H × V) |
| 320 ((RGB) × 240, QVGA | RGB Dikey Şerit | 0.082×0.2235 mm | 0.246×0.2235 mm [106PPI] | |
| Mekanik Boyut: | Ekran alanı (H×V) | Bezel Açılışı (H×V) | Toplam Boyut (H × V) | Toplam Derinlik |
| 78.72×53.64 mm | - | 117.6×69.45 mm | 13.45 (tip.) mm | |
| Çizelge Özellikleri: | Şekil şekli | Görünüm oranı (H: V) | Yönlendirme | Şekil tarzı |
| Düz Düzgen | 15:10 | Manzara tipi | ||
| Diğer özellikler: | Kütle | Panel kapağı | Yüzey Tedavisi | |
| 135g (En fazla.) | - | Antiglare, Antireflection | ||
| Delikler ve Koltuklar: | Yüz montaj delikleri (4 pcs) sol, sağ mermi | |||
| Temel Bilgi: | Parlaklık | Çalışma Modu | Kontrast oranı |
|---|---|---|---|
| 450 cd/m2 (Tip.) | TN, Normalde Beyaz, Yayıcı | 1001 dakikada (İletişim) | |
| İyi görünüm | Görme açısı | Yanıt Zamanı | |
| Saat 6'da. | 65/65/40/65 (Tip) ((CR≥5) | 30/50 (Tip) ((Tr/Td) (ms) | |
| Ekran rengi: | Renk sıcaklığı: | Destek Rengi | Renk Koordinatları |
| 6485K. | 262K (6 bit) | X:0.313Y:0.329 |
| Arka ışık özellikleri: | Türü | Konum | Hayat ((Saatlar) | miktarı | Şekli | Değiştirme |
|---|---|---|---|---|---|---|
| CCFL | Kenar ışık tipi (alt taraf) | 20K ((Min.) | 1 adet | - | - | |
| CCFL Elektrik: | Giriş Voltajı | Girdi akımı | Güç tüketimi | |||
| 530±60V | 5.5±0.5A | |||||
| Çalışma sıklığı | Başlatma Voltajı | |||||
| 30/60KHz (Min./Max.) | 1650/1700V (Tip.) ((Ta=+25/-30°C) | |||||
| Arayüz Özellikleri: | CCFL Sürücü Devleti | Fiziksel Tip | Arayüz Konumu | |||
| - Hayır. | Bağlantı | - | ||||
| Arayüz Ayrıntıları | Marka Adı | Model Adı | miktarı | Çubuklar | Pin Pitch | Pin Yapılandırması |
| JST | BHR-02 ((8.0) VS-1N | 1 adet | 2 iğne | 8.0 mm | BLL-2PINS-HL | |
| Yenilenme Hızı: | 60Hz |
|---|---|
| Ters tarama: | Evet (180°) |
| Sinyal Elektrik: | Giriş Voltajı | Girdi akımı | Güç tüketimi | |||
|---|---|---|---|---|---|---|
| 3.3V (Tip.) ((VCC) | 140/180mA (Typ./Max.) ((ICC) | - | ||||
| Ekran sinyalleri için voltaj: | VIL≤0.3VCC; 0.7VCC≤VIH | |||||
| Arayüz Özellikleri: | Sinyal Türü | Fiziksel Tip | Arayüz Konumu | |||
| Paralel RGB (1 ch, 6-bit) | Bağlantı | - | ||||
| Arayüz ayrıntıları: | Marka Adı | Model Adı | miktarı | Çubuklar | Pin Pitch | Pin Yapılandırması |
| JAE | KX14-40K5D-VI-E1000E | 1 adet | 40 iğne | 0.8 mm | DRGB-40P1C6B-200A | |

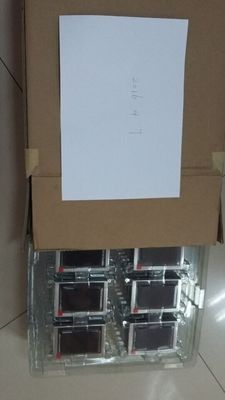

| Paket Kutusu: | miktarı | Ağırlık | Boyut (L×W×H) |
|---|---|---|---|
| 50 adet / kutu | 7.5 kg | 503×166×338 mm (L×W×H) |
